新疆120平米果蔬保鮮冷庫設計方案-萬能制冷

來源：作者：更新于：2023年02月16日 10時 閱讀：0

一、新疆120平米果蔬保鮮冷庫設計建造方案基礎信息

果蔬保鮮冷庫基本信息概括

地址：新疆	冷庫名稱：果蔬保鮮庫	冷庫尺寸：12106.8
冷庫門：聚氨酯冷庫平移門	制冷劑：R22	蒸發方式：冷風機
冷庫溫度：0-5℃	降溫時間：18h	冷凝方式：風冷式冷凝器
機組型號：ZB114/15HP	維護結構：聚氨酯冷庫板	化霜方式：熱氟融霜

二、新疆120平米果蔬保鮮冷庫設計方案詳情

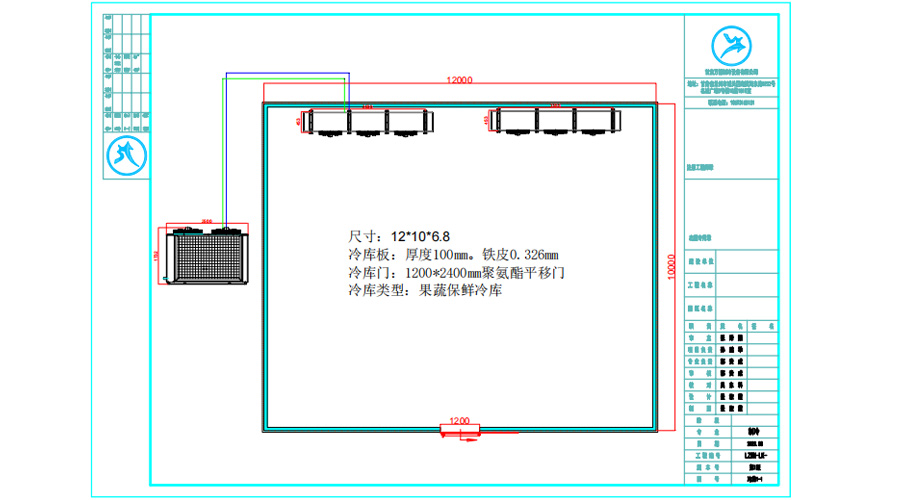

1.新疆120平米果蔬保鮮冷庫設計平面圖

新疆120平米果蔬保鮮冷庫設計平面圖

2.新疆120平米果蔬保鮮冷庫設計施工項目

制冷工藝安裝工程；
電氣及自控系統安裝工程；
系統調試交工。

3.新疆120平米果蔬保鮮冷庫設計施工中采用的規范及技術標準

所有設備、材料及施工均符合下列有關規范標準：

《冷庫設計標準 GB 50072-2021》
《制冷設備安裝工程施工及驗收規范》
《機械設備安裝工程施工及驗收規范》
《工業管道及設備絕熱工程施工及驗收規范》
《工業設備及管道絕熱工程質量檢驗評定標準》
《工業管道施工及驗收規范》

4.新疆120平米果蔬保鮮冷庫主要設備配置說明

4.1 制冷壓縮機

制冷系統依照經濟、適用，便于后續維護保養的原則選擇。本制冷系統采用單機單控方案，制冷設備分別對應單間冷庫。制冷劑采用二氟一氯甲烷（氟利昂 R22），具有無毒、無味、不燃的優點。

據計算冷庫的制冷壓縮機品牌選用艾默生渦旋式壓縮機。

1. 制冷壓縮機品牌選用艾默生谷輪ZB系列。

2. 整套冷庫采用一套艾默生谷輪壓縮機組，保鮮庫壓縮機型號為ZB114。

3. 每套機組都包括了壓縮機、油分、儲液器、過濾器、壓力傳感器、壓力控制器等。

4. 機組的運行由庫溫自動控制，整套設備主要電氣元件采用施耐德品牌、PLC采用西門子品牌。

5. 采用渦旋壓縮機多機頭形式，壓縮機內部具有33%、66%、100%能調，根據冷庫負荷自動調節壓縮機啟動數量和能調，對于冷庫大大的降低耗電。

4.2 庫體設計

保鮮庫庫板選用厚度δ=150mm聚氨酯彩鋼夾心冷庫板作庫體頂板和墻板，彩鋼板厚度δ≥0.5mm，聚氨酯保溫材料設計容重 40±2kg/m3，導熱系數≤0.024W/m.k，尺寸穩定性≤3（70～-30℃，48h）%，抗壓強度≥160Ka，吸水率≤4（v/v）%，防火等級B2。

一間連體，采用厚度δ=100mm（可選用厚度δ=120mm）聚氨酯彩鋼夾心冷庫板作庫體頂板和墻板，彩鋼板厚度δ≥0.326m（可選用彩鋼板厚度 0.426mm 等多種規格）。隔墻板采用厚度δ=100mm 的聚氨酯夾心雙面彩鋼板。彩鋼板厚度為 0.326mm（可選用厚度 0.426mm）, 聚氨酯保溫材料設計容重為 40±2kg/m3，導熱系數≤0.024W/m.k，尺寸穩定性≤3（70～-30℃，48h）%，抗壓強度≥160Ka，吸水率≤4（v/v）%，防火等級B2。

地面保溫層總厚度≥150mm，擠塑板容重27± 2kg/m3。

冷庫門的確定，冷庫門尺寸1800mm×2400mm聚氨酯半埋門，采用厚度δ=150mm 聚氨酯彩鋼夾心冷庫板制作，聚氨酯容重 40±2kg/m3，防火等級B2，氯丁橡膠氣密封條，耐低溫及高溫。門內配有安全鎖扣自解除裝置，安全鎖桿在庫內可自由脫開，以防操作人員被誤鎖在庫內。

4.3蒸發器

蒸發器選擇冷風機，每間庫配兩臺冷風機。單臺冷風機的制冷量為19710w。

4.4 熱氟融霜系統

熱氟融霜是利用壓縮機排出的具有較高溫度的過熱制冷劑蒸氣，經過油分離器后，進入蒸發器中，將蒸發器暫時當成冷凝器，利用熱工質冷凝時所放出的熱量，將蒸發器表面的霜層融化。同時蒸發器內原來積存的制冷劑和潤滑油，借助熱工質加壓或者重力排入融霜排液桶或低壓循環桶。熱氣除霜時，冷凝器的負荷減小，冷凝器的運行也可節省部分電能。由此可見，熱工質除霜是冷風機除霜經濟的一種方式。

熱氟融霜

大大降低制冷系統的化霜能耗，尤其是中大型制冷系統；
能量利用效率高；
化霜時間短；
化霜后庫溫上升幅度??；
有利于清除冷風機管壁積油，提高冷風機換熱效率；

4.5 電氣系統節能設計

冷庫電器控制系統通常采用PLC或微電腦模塊進行控制。本項目采用PLC自動控制系統、遠程控制系統進行控制。通過對預先編寫好的程序，對制冷系統全面控制，根據負荷情況，控制壓縮機的能調和起閉數量，避免大馬拉小車的情況出現，浪費能耗；

程序可根據負荷機組自動能量調節，壓縮機逐臺加載，高效節能。在互聯網云平臺的支持下，我們可使用遠程監控系統對冷庫進行精準控制，冷庫數據實時傳輸?shù)较嚓P(guān)人員手機上。

果蔬冷庫貯藏優勢

延長保鮮周期

常規的過果蔬儲藏方法，如窖藏、裹保鮮膜，儲藏周期短。冷庫可以控制低溫和濕度的雙重條件下（氣調庫還可以控制果蔬的呼吸作用），大大延長生鮮的保鮮周期。以蘋果為例：蘋果在冷庫儲藏期為半年左右，氣調庫可達1年。

提高果蔬的經濟價值

延長保鮮周期

常溫下果蔬儲藏周期短，冷庫可以延長果蔬的保鮮周期。一定程度上控制果蔬的上市時間。尤其是對于經濟價值較高的果蔬，冷庫是比較理想的儲藏方式；冷庫儲藏果蔬可以抑制病害的發生。儲藏期間，低溫環境可以抑制微生物的生長繁殖；

保持果蔬的品質

冷庫儲藏的果蔬，以氣調庫為例：出庫后的果蔬其水分、維生素C、糖分、酸度、硬度、色澤、凈重均高于常溫儲藏。
