一、甘肅天水10平米粉條冷庫設計建造方案基礎信息

1. 冷庫基本信息概括

1. 冷庫規格：總面積10平米，總體積：20立方米

2. 庫體保溫材料：保鮮庫庫體為五面體聚氨酯冷庫板，地面采用擠塑板

3. 冷庫門規格：700*1700mm半埋門

4. 制冷機組：比澤爾活塞壓縮機

5. 散熱器：風冷冷凝器

6. 蒸發器：冷風機

7. 化霜方式：熱氟融霜

8. 每日入庫量：10%

9. 冷加工時間：24h

10.貨物存放種類：粉條

11.冷庫設計溫度：-10℃

二、甘肅天水10平米粉條冷庫設計方案詳情

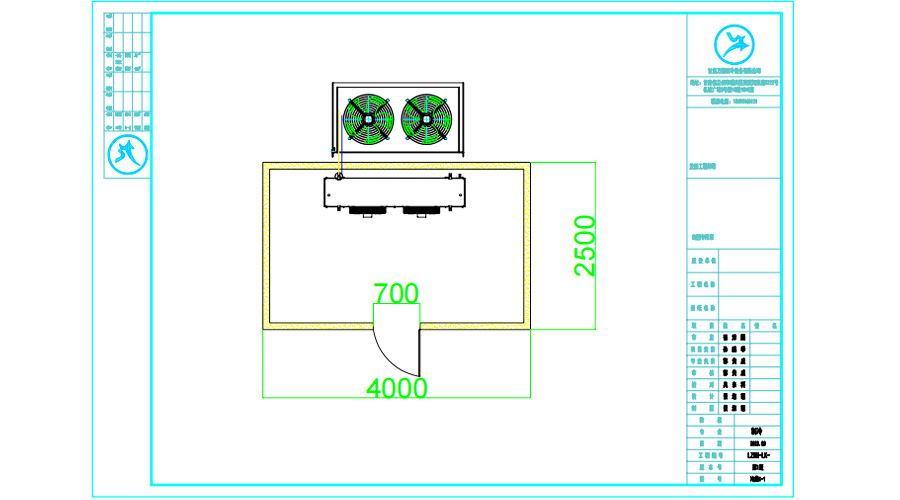

1.甘肅天水10平米粉條冷庫庫設計平面圖

甘肅天水10平米粉條冷庫庫設計平面圖

2.甘肅天水10平米粉條冷庫設計施工項目

制冷工藝安裝工程；
電氣及自控系統安裝工程；
系統調試交工。

3.甘肅天水10平米粉條冷庫設計施工中采用的規范及技術標準

所有設備、材料及施工均符合下列有關規范標準：

《冷庫設計標準 GB 50072-2021》
《制冷設備安裝工程施工及驗收規范》
《機械設備安裝工程施工及驗收規范》
《工業管道及設備絕熱工程施工及驗收規范》
《工業設備及管道絕熱工程質量檢驗評定標準》
《工業管道施工及驗收規范》

4.甘肅天水10平米粉條冷庫主要設備配置說明

4.1 制冷壓縮機

制冷系統依照經濟、適用，便于后續維護保養的原則選擇。本制冷系統采用單機單控方案，制冷設備分別對應單間冷庫。制冷劑采用二氟一氯甲烷（氟利昂 R22），具有無毒、無味、不燃的優點。

據計算冷庫的制冷壓縮機品牌選用漢鐘螺桿壓縮機。

1. 制冷壓縮機品牌選用比澤爾活塞壓縮機。

2. 整套冷庫采用一套比澤爾活塞壓縮機組，保鮮庫壓縮機型號為BF4TCS-8.2

3. 每套機組都包括了壓縮機、油分、儲液器、過濾器、壓力傳感器、壓力控制器等。

4. 機組的運行由庫溫自動控制，整套設備主要電氣元件采用施耐德品牌、PLC采用西門子品牌。

5. 采用螺桿壓縮機多機頭形式，壓縮機內部具有33%、66%、100%能調，根據冷庫負荷自動調節壓縮機啟動數量和能調，對于冷庫大大的降低耗電。

4.2 庫體設計

冷庫庫板選用厚度δ=100mm聚氨酯冷庫板設計，聚氨酯保溫材料設計容重 40±2kg/m3，導熱系數≤0.024W/m.k，尺寸穩定性≤3（70～-30℃，48h）%，抗壓強度≥160Ka，吸水率≤4（v/v）%，防火等級B2。

冷庫門的確定，冷庫門尺寸700mm×1700mm聚氨酯平移門，采用厚度δ=150mm 聚氨酯彩鋼夾心冷庫板制作，聚氨酯容重 40±2kg/m3，防火等級B2，氯丁橡膠氣密封條，耐低溫及高溫。門內配有安全鎖扣自解除裝置，安全鎖桿在庫內可自由脫開，以防操作人員被誤鎖在庫內。

4.3熱氟融霜系統

熱氟融霜的基本原理是利用壓縮機排出的熱氟利昂蒸氣，對冷風機進行加熱除霜。除霜后的氟利昂液體排入排液桶，再加壓使排液桶內的氟利昂供入供液管參與制冷。除霜時，排液流向和制冷循環時的方向一致。

熱氟融霜

大大降低制冷系統的化霜能耗，尤其是中大型制冷系統；
能量利用效率高；
化霜時間短；
化霜后庫溫上升幅度?。?/span>
有利于清除冷風機管壁積油，提高冷風機換熱效率；

4.4 電氣系統節能設計

冷庫電器控制系統通常采用PLC或微電腦模塊進行控制。本項目采用PLC自動控制系統、遠程控制系統進行控制。通過對預先編寫好的程序，對制冷系統全面控制，根據負荷情況，控制壓縮機的能調和起閉數量，避免大馬拉小車的情況出現，浪費能耗；

程序可根據負荷機組自動能量調節，壓縮機逐臺加載，高效節能。在互聯網云平臺的支持下，我們可使用遠程監控系統對冷庫進行精準控制，冷庫數據實時傳輸?shù)较嚓P(guān)人員手機上。
