山丹縣郇祿農業家庭農場777平米蔬菜保鮮冷庫安裝工程

來源：作者：更新于：2022年08月08日 01時閱讀：0

山丹縣郇祿農業家庭農場777平米蔬菜保鮮冷庫安裝工程信息

工程名稱：山丹蔬菜保鮮冷庫	冷庫項目一：29.5m7.9m4.1m 冷庫項目二：17m32m6m（分兩間）	貨物密度（kg/m3）：230
冷庫地址：甘肅省張掖市山丹縣郇祿農業家庭農場	容積利用系數：項目一為0.4；項目二為0.55	降溫時間：24h
貨物名稱：蔬菜	每日入庫量：51.4	儲藏溫度：0℃~5℃
建造工期：30天	每日入庫量（%）：10	冷庫濕度：90%~95%
冷庫設備品牌：漢鐘、逸騰	冷庫噸位：514	維護結構體：聚氨酯噴涂

寫在前面的話：2021年7月5日山丹縣郇祿農業家庭農場業主和萬能制冷公司簽訂蔬菜保鮮冷庫安裝合同，現該工程已正式完工。本篇萬能制冷為大家介紹工程詳情：冷庫施工項目、設備配置、施工圖片及施工時間，一起來看吧。

山丹縣郇祿農業家庭農場蔬菜保鮮冷庫

一.客戶簡介

山丹縣郇祿農業家庭農場位于甘肅省張掖市山丹縣東樂鎮山羊堡灘，主營業務為：家禽飼養、動物飼養、蔬菜種植、園藝產品種植、花卉種植、林業機械服務、非食用農產品初加工、農業專業及輔助性活動、樹木種植經營、農作物病蟲害防治服務、農業機械服務、水果種植、農作物栽培服務、林業專業及輔助性活動、谷物種植、畜牧專業及輔助性活動、農業生產資料的購買、使用、農產品的生產、銷售、加工、運輸、貯藏及其他相關服務、草種植。

二.工程概況

山丹縣郇祿農業家庭農場類型為保鮮庫，于2021年7月5日正式簽訂冷庫安裝合同。

1.山丹縣蔬菜冷庫工程施工現場實拍視頻

2.蔬菜保鮮冷庫施工項目及布置圖

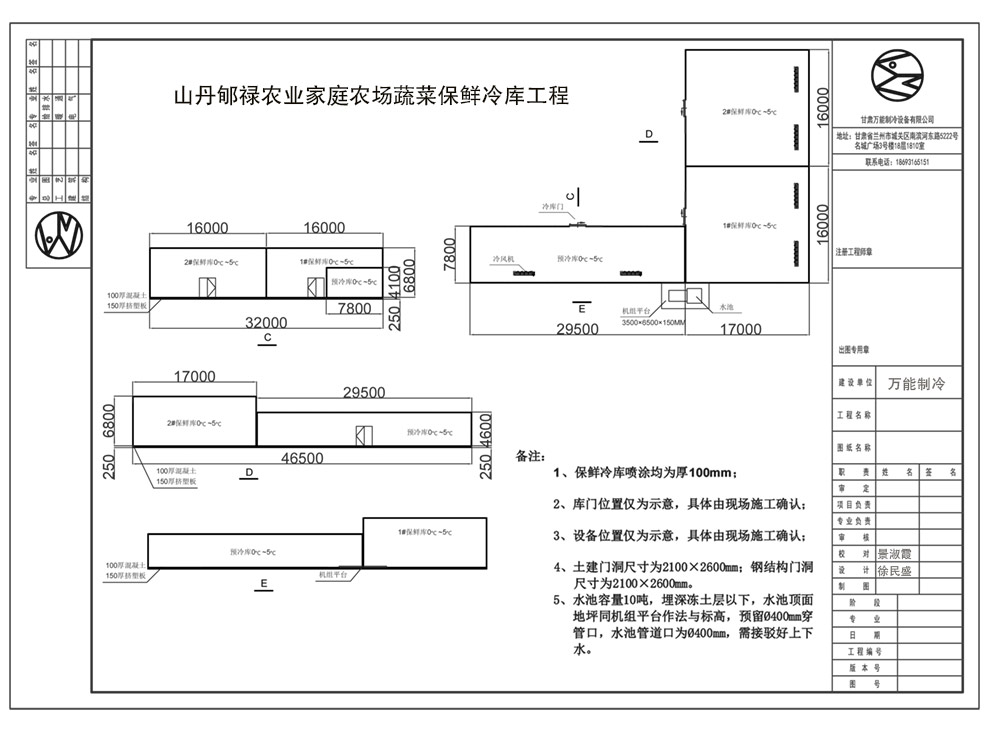

2.1山丹縣蔬菜冷庫工程施工平面布置圖

山丹縣蔬菜冷庫工程施工平面布置圖

2.2山丹縣蔬菜冷庫工程施工項目介紹

蔬菜冷庫設計立項；
制冷工藝安裝工程；
電氣及自控系統安裝工程；
系統調試交工。

3丹縣工程地設計標準

3.1氣象參數依據：

山丹縣東樂鎮屬溫帶大陸氣候，多年平均氣溫5.9℃，1月平均氣溫-9.2℃，極端低氣溫-29.4℃（1955年1月8日）；7月平均氣溫20.7℃，極端高氣溫38.8℃（1973年8月9日）。無霜期年平均138天，生長期年平均122天。年平均日照時數為2889小時，年總輻射143.8千卡/平方厘米。年平均降水量198毫米。

山丹縣計算溫、濕度氣象參考依據

年平均溫度：7.3；
供暖室外計算溫度:-13.7；
冬季通風室外計算溫度-9.3℃；
冬季空氣調節室外計算溫度:-17.1℃；
冬季空氣調節室外計算相對濕度:52%；

夏季空氣調節室外計算干球溫度:31.7℃；
夏季空氣調節室外計算濕球溫度:19.5℃；
夏季通風室外計算溫度:26.9℃；
夏季通風室外計算相對濕度:37%；
夏季空氣調節室外計算日平均溫度:25.1℃。

3.2蔬菜保鮮冷庫施工規范及設計標準

所有設備、材料及施工均符合下列有關規范標準：

《冷庫設計規范GB 50072-2010》
《制冷設備安裝工程施工及驗收規范》
《機械設備安裝工程施工及驗收規范》
《工業管道及設備絕熱工程施工及驗收規范》
《工業設備及管道絕熱工程質量檢驗評定標準》
《工業管道施工及驗收規范》

4.蔬菜保鮮冷庫設備配置說明（列舉局部）

4.1漢鐘RC2-230B螺旋式冷媒壓縮機

高效率馬達設計：采用表面?zhèn)溆欣鋮s溝槽的頂級低磁損鐵心，搭配能有效導引工作冷媒氣體通過的內外導流板設計，以增加接觸面積的方式加強馬達線圈冷卻功效。即便在嚴苛的工況中，亦能達到好的運轉效能。
高壽命軸承及高信賴度：漢鐘壓縮機採用徑向和軸向的軸承組合，其透過 α-型平衡鼓有效延長軸承壽命與提升壓縮機的可信賴度。
精確的電控保護：RC2 系列冷媒壓縮機配備有先進的 PTC 溫度保護器與馬達保護模組來偵測電機溫度和排氣溫度，同時對三相順序及三相損失都能做即時的監控保護，另可搭配油位開關來監視壓機內潤滑油量。此外，壓差開關與高壓端安全閥都可額外搭配選用。
精密容調控制：容調控制滑塊在機殼的滑塊腔體內，并透過連桿與油壓缸的活塞做連接，活塞則透精密容調控制過油壓缸內的加油及洩油做加卸載動作，油路的驅動則是透過壓差原理并利用電磁閥的開關來控制。

漢鐘RC2-230B螺旋式冷媒壓縮機

4.2熱氟融霜系統

手動控制一鍵開關，簡便可靠、不會出現誤操作引起設備故障；
從內部加熱，霜層與管壁結合處融化即可墜落，熱源使用效率高；
除霜干凈徹底，霜層80%以上呈固態掉落；
按圖直接裝在冷凝機組上，簡單的管道連接，不需要其它專用配件和電源；
根據霜層厚度等實際差異，一般用時30~150分鐘；
與電熱化霜比：安全系數高、對冷間溫度負面影響小、落水少對存貨及包裝影響極??；

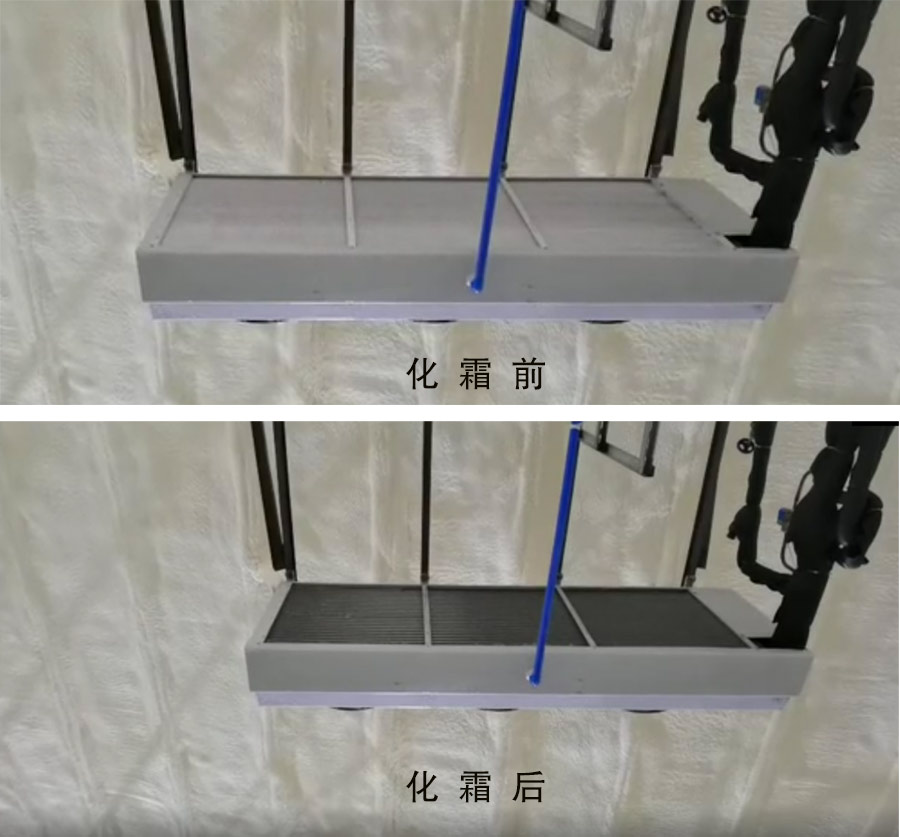

熱氟融霜系統化霜對比圖

5.庫體結構設計說明

5.1冷庫門

冷庫門的確定，冷庫門尺寸1800mm×2400mm 采用厚度δ=150mm 聚氨酯彩鋼夾心冷庫板制作，聚氨酯容重 40±2kg/m3，防火等級B2，氯丁橡膠氣密封條，耐低溫及高溫。門內配有安全鎖扣自解除裝置，安全鎖桿在庫內可自由脫開，以防操作人員被誤鎖在庫內。

門框：采用鋁合金型材，并有塑料冷橋，使門體內表面的冷源不易跑至門全外部。并且鑲嵌式預埋鋼板的設計，使得門體在保證堅固的前提下更加輕便可靠。面板采用不銹鋼板，整體聚氨脂發泡。整個門體美觀大方，結構簡單。
軌道：選用高強度鋁合金中型軌道，上導尼龍輪在軌道內行走平穩，采用獨特的“浮開沉閉式” 結構，關閉時門體密封條與門框壓緊，保證密封性，開啟時門體自行上升，密封條離開門框，減少密封條磨損，延長使用壽命。并且利用根據杠桿原理設計的啟門器，使門體在開啟時十分輕便。
門樘框：高強度全鋁合金門框，并有冷橋設計，可放電熱絲。門框整體美觀耐用，并設計一槽口，只需將門洞包邊折成角尺料，便可將一邊插入鋁樘槽口內，安裝更加簡單方便。因此，該型手動平移冷庫門具有不吸潮，不結霜，不腐爛，不變形，重量輕，不易跑冷、開啟輕便等特點，是非常理想的冷庫配套產品。
