項目基本信息
冷庫類型	恒溫庫/冷藏庫	儲藏貨物	百合
恒溫庫庫體外徑尺寸	138.255.4m	庫體內徑尺寸	庫體內徑尺寸
單間冷庫面積	107.3㎡	庫體容積	579.2
冷藏庫庫體外徑尺寸	138.255.4m	庫體內徑尺寸	庫體內徑尺寸
單間冷庫面積	107.3㎡	庫體容積	579.2
庫容系數	0.4	庫溫要求	0~-5℃/-10~-18℃
維護結構	聚氨酯噴涂	冷庫門	聚氨酯冷庫平移門
地址	蘭州和平	庫門尺寸	1500*2400mm
入庫溫度	25℃/-10℃	出庫溫度	（0℃/-18℃）
降溫時間	18h	制冷劑	R22
蒸發方式	冷風機/鋁排管	冷凝方式	風冷冷凝器

一、工程設計

1、蘭州和平114平米百合恒溫冷藏庫平面設計圖

2、相關資料及設計方案初定

2.1室外設計參數

夏季：空調室外計算干球濕度30.5℃，室外計算濕球溫度20.2℃
夏季空調日平均：25.8℃
夏季空調日較差：9℃
夏季較熱月平均溫度：22.2
平均風速：2.2m/s

2.2 室內設計參數

室內溫度∶15℃'～35C，相對濕度∶（70%冬季），（85%夏季）?
室內較大相對濕度∶日平均不大于 90%（25℃時）?
地震地面加速度∶水平加速度不超過 0.2G，垂直加速度不超過 0.1G
電力供應; 額定電壓為 380V/220V，電壓波動率∶ ±7%，額定頻率為 50Hz，頻率波動率; ±2%，接地電阻不大于 1 Q。

2.3、設計標準

《冷庫設計標準 GB 50072-2021》
《制冷設備安裝工程施工及驗收規范》
《機械設備安裝工程施工及驗收規范》
《工業管道及設備絕熱工程施工及驗收規范》
《工業設備及管道絕熱工程質量檢驗評定標準》
《工業管道施工及驗收規范》

3、制冷設備選擇

3.1 壓縮機的選擇

制冷系統依照經濟、適用，便于后續維護保養的原則選擇。本制冷系統采用單機單控方案，制冷設備分別對應單間冷庫。制冷劑采用二氟一氯甲烷（氟利昂 R22），具有無毒、無味、不燃的優點。

據計算冷庫的制冷壓縮機品牌選用艾默生谷輪壓縮機ZB系列。冷庫采用壓縮機型號為ZB21,冷藏庫壓縮機為ZB26。

艾默生縮機組能效高，具有高的制冷量和較低的能耗，艾默生壓縮機配備高效率工作閥片，較小的死點間隙及高效率、大容量電機。艾默生壓縮機組振動小、噪音低，該機組堅固耐用，艾默生壓縮機整體采用閥板設計并配置了耐沖擊彈簧鋼閥片及壓縮機電子保護裝置。艾默生壓縮機組空間要求小，高度極低、吸排氣閥位于壓縮機外廓線內。

3.2 其他設備選擇

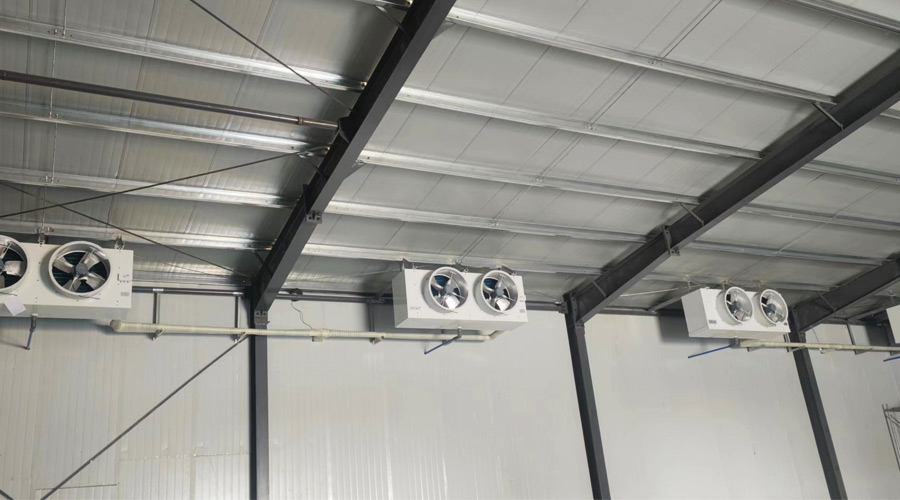

蒸發器選擇風機，冷風機外殼采用優質鋼板，磷化靜電噴涂工藝，耐腐蝕、外形美觀。盤管采用光亮性銅管，錯排式布局設計。利用機械漲管工藝，使銅管與翅片緊密結合，換熱效果更好；

蒸發器選擇鋁排管，鋁排管主要用于10℃至-45℃冷庫的制冷系統中，是各類食品冷凍、冷藏庫理想的蒸發器。鋁排管具有以下特點：

導熱能力好：鋁合金具有優良的導熱能力，制冷劑的蒸發溫度和鋁排外表面溫差會減小，蒸發溫度會增高，壓縮機的能效比增加，能耗減少。
結構特殊：鋁合金翼片管的翼片與鋁管平行，形成片狀形狀，成型的鋁排將片狀翼片管平行固定，組成了若干個平行通道，制冷系統工作時冷空氣在通道內形成煙道效應，被加速下沉，對流加快，所以降溫速度快，達到設定溫度時壓縮機停止運轉，節省大量電能;
設置好，效率高：鋁排的投影面積和蒸發面積比可做到一比三或一比四，一可以使單位面積的換熱能力比使用壁排效率更高更節能，二它有一定的蓄冷效果，壓縮機工作時的頻繁啟動率降低，節省一定的電能消耗。
重量輕：安裝方便：鋁排的重量與蒸發器面積比，是Ф38鋼管六分之一左右，安裝方便能節省大量結構投資，同時節省了生產結構部分的能源消耗;
制冷劑用量少：鋁排使用的翼片管是外翼片內螺紋結構，制冷劑的充注量會大大減少，能節省制冷劑費用，同時節省了制冷劑生產時的能源消耗。

蒸發方式選擇熱敷融霜。熱氟融霜的基本原理是利用壓縮機排出的熱氟利昂蒸氣，對冷風機進行加熱除霜。除霜后的氟利昂液體排入排液桶，再加壓使排液桶內的氟利昂供入供液管參與制冷。除霜時，排液流向和制冷循環時的方向一致。

熱氟融霜優點：

大大降低制冷系統的化霜能耗，尤其是中大型制冷系統；
能量利用效率高；
化霜時間短；
化霜后庫溫上升幅度??；
有利于清除冷風機管壁積油，提高冷風機換熱效率；


4、庫體設計

保鮮庫庫體主要由庫體圍護結構、保溫庫體、冷庫保溫門以及保溫地面構成。庫體要求具有良好的隔熱性，減少外界熱量對庫內溫度的影響，從而提高貯藏質量，降低貯藏成本。

4.1 保溫材料的選用

兩間冷庫庫板選用厚度δ=100mm聚氨酯冷庫噴涂設計，聚氨酯保溫材料設計容重 40±2kg/m3，導熱系數≤0.024W/m.k，尺寸穩定性≤3（70～-30℃，48h）%，抗壓強度≥160Ka，吸水率≤4（v/v）%，防火等級B2。

4.2 冷庫門

冷庫門的確定，冷庫門尺寸1500mm×2400mm 采用厚度δ=100mm 聚氨酯彩鋼夾心冷庫板制作，聚氨酯容重 40±2kg/m3，防火等級B2，氯丁橡膠氣密封條，耐低溫及高溫。

門框：采用鋁合金型材，并有塑料冷橋，使門體內表面的冷源不易跑至門全外部。并且鑲嵌式預埋鋼板的設計，使得門體在保證堅固的前提下更加輕便可靠。面板采用不銹鋼板，整體聚氨脂發泡。整個門體美觀大方，結構簡單。

軌道：選用高強度鋁合金中型軌道，上導尼龍輪在軌道內行走平穩，采用獨特的“浮開沉閉式” 結構，關閉時門體密封條與門框壓緊，保證密封性，開啟時門體自行上升，密封條離開門框，減少密封條磨損，延長使用壽命。并且利用根據杠桿原理設計的啟門器，使門體在開啟時十分輕便。

門樘框：高強度全鋁合金門框，并有冷橋設計，可放電熱絲。門框整體美觀耐用，并設計一槽口，只需將門洞包邊折成角尺料，便可將一邊插入鋁樘槽口內，安裝更加簡單方便。

二、百合冷庫貯藏方法介紹


1、百合冷庫溫度要求

適合蘭州百合冷庫貯藏的溫度為-3℃，溫度波動值不允許超過±1℃。溫度偏低會造成凍害，偏高則易導致百合流失水分和營養成分，影響貯藏品質；

2、百合冷庫濕度要求

冷庫的濕度建議控制在70%~80%，適宜的濕度可以抑制蘭州百合采后旺盛的呼吸作用及蒸騰作用，保持其鮮度。若庫內濕度不足建議進行補濕操作，可采用加濕器等設備。

3、貯藏期間注意事項

儲藏期間庫門要關嚴實，避免冷庫內冷量的流失；
減少不必要的進庫次數和冷庫內部作業時間，人體和貨物的進出、庫門的開關都會對庫溫、濕度造成影響。
定期抽樣檢查，檢查萵苣是否出現病害、冷害、失水及腐爛等情況，每隔2d~3d對百合隨機抽檢一次，檢查百合鱗莖的凍結、腐爛等情況，并做好相關記錄。
貯藏3周左右，要對底層和頂層周轉筐對調位置，以改善通風和濕度條件；
百合貯藏期間，每周用臭氧發生器對每個冷庫進行臭氧殺菌處理。臭氧消毒濃度20mg/m，消毒時間60min。
