酒泉市165平米蔬菜保鮮庫安裝工程信息

冷庫地址：酒泉市	冷庫面積：165.6	冷庫尺寸：14.411.53.5	冷庫類型：蔬菜保鮮庫
冷庫體積：579.6	庫溫：0-5°	蒸發溫度：-10°	降溫時間：18h
庫板規格：150mm	化霜方式：熱氟融霜	冷庫門型號:1200*2100聚氨酯平移門	蒸發方式：冷風機

一.工程設計

1.酒泉市165平米蔬菜保鮮庫安裝工程平面設計圖

2.設計標準

《冷庫設計標準 GB 50072-2021》
《制冷設備安裝工程施工及驗收規范》
《機械設備安裝工程施工及驗收規范》
《工業管道及設備絕熱工程施工及驗收規范》
《工業設備及管道絕熱工程質量檢驗評定標準》

3.制冷設備選擇

3.1 壓縮機的選擇

制冷系統依照經濟、適用，便于后續維護保養的原則選擇。本制冷系統采用單機單控方案，制冷設備分別對應單間冷庫。制冷劑采用二氟一氯甲烷（氟利昂 R22），具有無毒、無味、不燃的優點。

據計算冷庫的壓縮機選擇艾默生谷輪全封閉式壓縮機。整套冷庫采用谷輪15P壓縮機.

3.2 其他設備選擇

蒸發器選擇DD80冷風機，冷風機外殼采用優質鋼板，磷化靜電噴涂工藝，耐腐蝕、外形美觀。盤管采用光亮性銅管，錯排式布局設計。利用機械漲管工藝，使銅管與翅片緊密結合，換熱效果更好；

蒸發器除霜方式采用熱氟融霜，熱氟融霜是利用壓縮機排出的具有較高溫度的過熱制冷劑蒸氣，經過油分離器后，進入蒸發器中，將蒸發器暫時當成冷凝器，利用熱工質冷凝時所放出的熱量，將蒸發器表面的霜層融化。同時蒸發器內原來積存的制冷劑和潤滑油，借助熱工質加壓或者重力排入融霜排液桶或低壓循環桶。熱氣除霜時，冷凝器的負荷減小，冷凝器的運行也可節省部分電能。

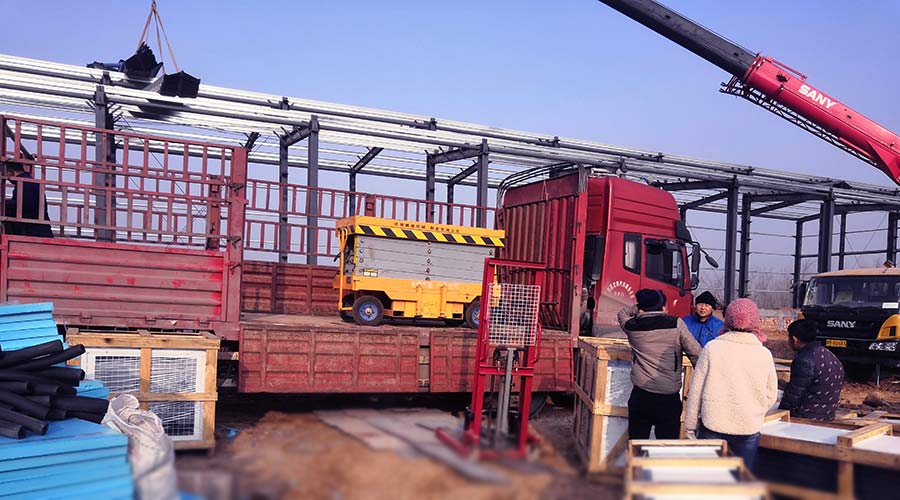

酒泉蔬菜冷庫

熱氟融霜優點：

大大降低制冷系統的化霜能耗，尤其是中大型制冷系統；
能量利用效率高；
化霜時間短；
化霜后庫溫上升幅度??；
有利于清除冷風機管壁積油，提高冷風機換熱效率；

4.庫體設計

保鮮庫庫體主要由庫體圍護結構、保溫庫體、冷庫保溫門以及保溫地面構成。庫體要求具有良好的隔熱性，減少外界熱量對庫內溫度的影響，從而提高貯藏質量，降低貯藏成本。

4.1 保溫材料的選用

冷庫五面選用厚度δ=150mm聚氨酯噴涂，導熱系數≤0.024W/m.k，尺寸穩定性≤3（70～-30℃，48h）%，抗壓強度≥160Ka，吸水率≤4（v/v）%，防火等級B2。

聚氨酯噴涂優點

適用于大面積、異形物體的絕熱處理，成型速度快，生產效率高。
粘結能力強,能在混凝土、磚石、木材、鋼材、瀝青、橡膠等表面粘結牢固;
性能恒定:聚氨酯是惰性材料,與酸和堿都不發生反應,且不是蟲類以及嚙齒類動物的食物源,可保持材料性質及保溫性能恒定;
抗風性能:抗壓強度>300Kpa,抗拉強度>400Kpa,有很強的抗風揭性,且其發泡可鉆入墻體縫隙,增加其抗剪性能;
密封性能:無空腔、無接縫,將建筑外圍護結構完全包裹,有效的阻止了風和潮氣通過縫隙流動進出建筑物,實現完全密封;

4.2 冷庫門

冷庫門的確定，冷庫門尺寸1200mm×2100mm 采用厚度δ=150mm 聚氨酯拉開式門，聚氨酯容重 40±2kg/m3，防火等級B2，氯丁橡膠氣密封條，耐低溫及高溫。

門內配有安全鎖扣自解除裝置，安全鎖桿在庫內可自由脫開，以防操作人員被誤鎖在庫內。
