甘肅甘谷28平米冷庫設計方案-萬能制冷

來源：作者：更新于：2023年03月22日 01時 閱讀：0

一、甘肅甘谷28平米冷庫設計建造方案基礎信息

甘肅甘谷28平米冷庫基本信息概括

地址：甘谷縣	冷庫名稱：冷藏庫	冷庫尺寸：473.2
冷庫門：聚氨酯冷庫平移門	制冷劑：R22	蒸發方式：冷風機
冷庫溫度：-10℃	降溫時間：18h	冷凝方式：風冷式冷凝器
機組型號：艾默生谷輪壓縮機ZB58	維護結構：100mm聚氨酯冷庫板	化霜方式：熱氟融霜

二、甘肅甘谷28平米冷庫設計方案詳情

1.甘肅甘谷28平米冷庫設計平面圖

甘肅甘谷28平米冷庫設計平面圖

2.甘肅甘谷28平米冷庫設計施工項目

制冷工藝安裝工程；
電氣及自控系統安裝工程；
系統調試交工。

3.甘肅甘谷28平米冷庫設計施工中采用的規范及技術標準

所有設備、材料及施工均符合下列有關規范標準：

《冷庫設計標準 GB 50072-2021》
《制冷設備安裝工程施工及驗收規范》
《機械設備安裝工程施工及驗收規范》
《工業管道及設備絕熱工程施工及驗收規范》
《工業設備及管道絕熱工程質量檢驗評定標準》
《工業管道施工及驗收規范》

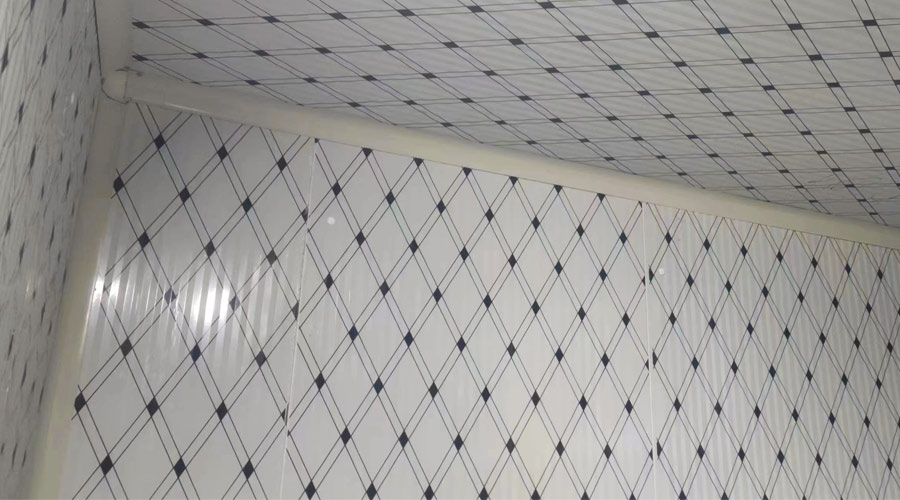

冷藏庫安裝

4.甘肅甘谷28平米冷庫主要設備配置說明

4.1 制冷壓縮機

艾默生制冷壓縮機組制配置說明

艾默生壓縮機組

艾默生壓縮機組振動小、噪音低，該機組堅固耐用，艾默生壓縮機整體采用閥板設計并配置了耐沖擊彈簧鋼閥片及壓縮機電子保護裝置。

艾默生壓縮機組空間要求小，高度極低、吸排氣閥位于壓縮機外廓線內。艾默生縮機組能效高，具有高的制冷量和低的能耗，艾默生壓縮機配備高效率工作閥片，小的死點間隙及高效率、大容量電機。

制冷系統依照經濟、適用，便于后續維護保養的原則選擇。本制冷系統采用單機單控方案，制冷設備分別對應單間冷庫。制冷劑采用二氟一氯甲烷（氟利昂 R22），具有無毒、無味、不燃的優點。

據計算冷庫的制冷壓縮機品牌選用艾默生渦旋式壓縮機。整套冷庫采用谷輪壓縮機型號為ZB58。

4.2 庫體設計

冷庫庫板選用厚度δ=100mm聚氨酯冷庫板設計，聚氨酯保溫材料設計容重 40±2kg/m3，導熱系數≤0.024W/m.k，尺寸穩定性≤3（70～-30℃，48h）%，抗壓強度≥160Ka，吸水率≤4（v/v）%，防火等級B2。

4.3 熱氟融霜系統

熱氟融霜是利用壓縮機排出的具有較高溫度的過熱制冷劑蒸氣，經過油分離器后，進入蒸發器中，將蒸發器暫時當成冷凝器，利用熱工質冷凝時所放出的熱量，將蒸發器表面的霜層融化。同時蒸發器內原來積存的制冷劑和潤滑油，借助熱工質加壓或者重力排入融霜排液桶或低壓循環桶。熱氣除霜時，冷凝器的負荷減小，冷凝器的運行也可節省部分電能。由此可見，熱工質除霜是冷風機除霜經濟的一種方式。
