蘭州榆中肉類冷藏庫安裝工程

來源：作者：更新于：2023年03月29日 11時閱讀：0

蘭州榆中肉類冷藏庫安裝工程信息

工程名稱：榆中肉類冷庫安裝	冷庫容量：4.152.42.2	貨物密度：400
冷庫地址：甘肅省蘭州市榆中縣	容積利用系數：0.4	降溫時間：24h
貨物名稱：肉類	每日入庫量：0.2T	儲藏溫度：-18℃
建造工期：7天	每日入庫量（%）：12	化霜方式：電化霜
冷庫設備品牌：艾默生、施耐德、精創	制冷劑：R404	維護結構體：聚氨酯冷庫板

一、工程概況：

本工程為蘭州榆中肉類冷藏庫項目。冷庫保溫冷庫板，制冷系統為氟利昂直接蒸發系統，制冷機組安裝在冷庫附近，既便于管道連接又不占有效空間。

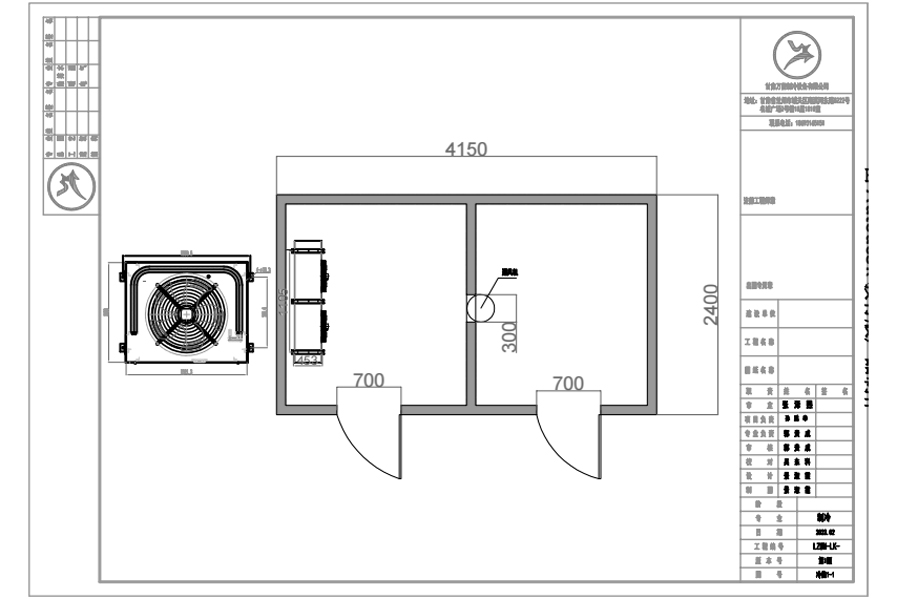

蘭州榆中肉類冷藏庫設計案例圖

二、工程內容：

工程內容包括下列各項：

1、制冷工藝安裝工程；

2、電氣及自控系統安裝工程；

3、系統調試交工

三、施工中采用的規范及技術標準：

所有設備、材料及施工均符合下列有關規范標準：

《冷庫設計標準 GB 50072-2021》
《制冷設備安裝工程施工及驗收規范》
《機械設備安裝工程施工及驗收規范》
《工業管道及設備絕熱工程施工及驗收規范》
《工業設備及管道絕熱工程質量檢驗評定標準》
《工業管道施工及驗收規范》

四、施工力量的準備工作：

本項目工程量大，技術復雜。需與其它專業交叉施工。為加強管理，保證工程質量與工期，公司將派技術門類齊全的項目經理部負責本工程，現場進行管理和統一指揮，庫體、制冷、電氣各個專業的技術人員各負其責。另外設立專職安全員、質檢員、材料員，做好現場管理工作。

五、現場臨時設施：

1、設備、材料運輸：

主機設備采用運輸加保險的形式，貨到現場后安裝吊車下車，然后通過電動倒鏈拉進機房就位，在地面上鋪設滾筒以便輕松就位。輔助設備和管道材料，組織人員通過穿堂走廊搬運到安裝部位。

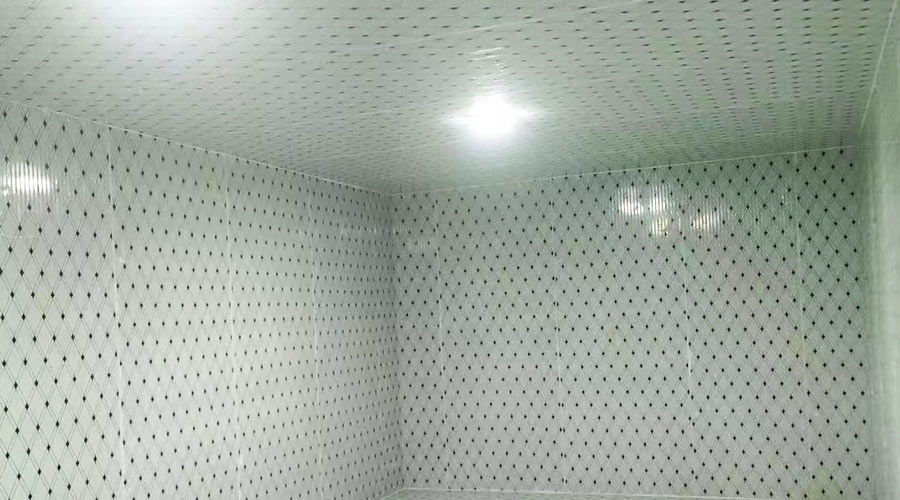

冷凍庫

2、現場施工條件：

a、施工電源引至施工現場；

b、提供施工面，道路暢通，有材料堆放場所或臨時倉庫；

c、在系統調試前應將電源引至乙方配電柜，水源引至乙方用水設備。

3、施工機具與材料的準備：

a、為適應工程的特點，應按機具計劃提前準備施工機械和專用工具。

b、為配合個工種交叉施工，小組工具應有單獨的存放地點，以便于小組管理。

c、材料部門應提前做好材料的準備工作，保證及時供應合格的材料。

4、技術準備工作：

a 、施工人員首先應認真審查施工圖紙及有關資料，及時準確的做出施工預算，預算人員根據設計預算和施工預算做出兩算對比。

b、施工員、施工小組和預留、預埋配合人員應做好施工記錄，保管好圖紙和文件資料。

c、在施工中施工員對施工小組進行詳細的技術交底，各專業人員可結合本工程特點，組織進行參觀學習。

六、肉類冷庫設備配置說明

6.1 制冷壓縮機

制冷系統依照經濟、適用，便于后續維護保養的原則選擇。本制冷系統采用單機單控方案，制冷設備分別對應單間冷庫。制冷劑采用二氟一氯甲烷（氟利昂 R22），具有無毒、無味、不燃的優點。

據計算冷庫的制冷壓縮機品牌選用比澤爾壓縮機SEES-3.2。

6.2 蒸發器選擇

鋁排管

全項目采用鋁排管蒸發制冷。

鋁排管主要用于10℃至-45℃冷庫的制冷系統中，是各類食品冷凍、冷藏庫理想的蒸發器。鋁排管具有以下特點：

導熱能力好：鋁合金具有優良的導熱能力，制冷劑的蒸發溫度和鋁排外表面溫差會減小，蒸發溫度會增高，壓縮機的能效比增加，能耗減少。
結構特殊：鋁合金翼片管的翼片與鋁管平行，形成片狀形狀，成型的鋁排將片狀翼片管平行固定，組成了若干個平行通道，制冷系統工作時冷空氣在通道內形成煙道效應，被加速下沉，對流加快，所以降溫速度快，達到設定溫度時壓縮機停止運轉，節省大量電能;
設置好，效率高：鋁排的投影面積和蒸發面積比可做到一比三或一比四，一可以使單位面積的換熱能力比使用壁排效率更高更節能，二它有一定的蓄冷效果，壓縮機工作時的頻繁啟動率降低，節省一定的電能消耗。
重量輕：安裝方便：鋁排的重量與蒸發器面積比，是Ф38鋼管六分之一左右，安裝方便能節省大量結構投資，同時節省了生產結構部分的能源消耗;
制冷劑用量少：鋁排使用的翼片管是外翼片內螺紋結構，制冷劑的充注量會大大減少，能節省制冷劑費用，同時節省了制冷劑生產時的能源消耗。
