青海茫崖山市20平米豬肉冷凍庫設計建造方案基礎信息

1. 冷庫規格：長：4m、寬：5m、高：3m（均為外徑尺寸、以下均是）。面積：20㎡體積：60m3

2.冷庫設計溫度：-10~-18℃

3. 庫體保溫材料：保鮮庫庫體為六面體聚氨酯冷庫板。

4. 冷庫門規格：700*1700mm半埋門

5. 制冷機組：艾默生谷輪壓縮機ZB21。

6. 散熱器：風冷冷凝器

7. 蒸發器：鋁排管。

8. 化霜方式：熱氟融霜

9. 每日入庫量：10%

10. 冷加工時間：18h

11.冷庫地址：青海茫崖市

一、青海茫崖山市20平米豬肉冷凍庫設計方案詳情

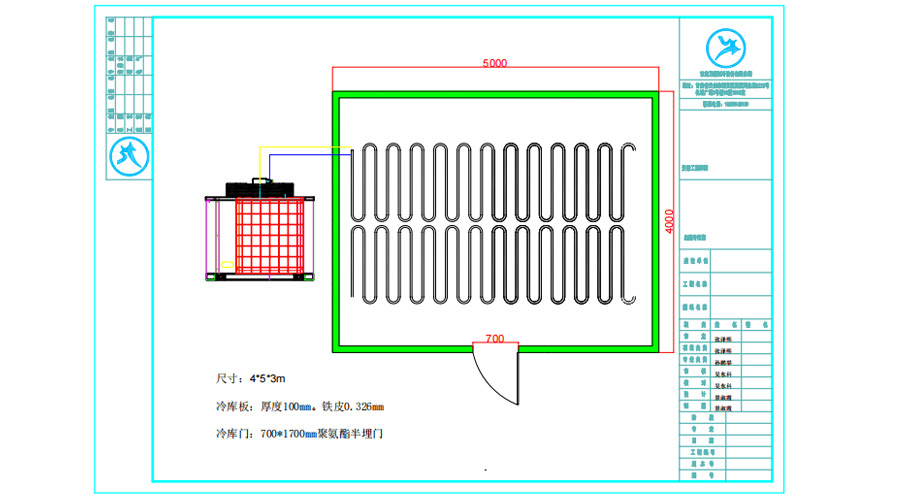

1、青海茫崖山市20平米豬肉冷凍庫平面設計圖

青海茫崖山市20平米豬肉冷凍庫平面設計圖

2、青海茫崖山市20平米豬肉冷凍庫相關資料及設計方案初定

2.1室外設計參數

夏季：空調室外計算干球濕度30.5℃，室外計算濕球溫度20.2℃
夏季空調日平均：25.8℃
夏季空調日較差：9℃
夏季較熱月平均溫度：22.2
平均風速：2.2m/s

2.2 室內設計參數

室內溫度∶15℃'～35C，相對濕度∶（70%冬季），（85%夏季）?
室內較大相對濕度∶日平均不大于 90%（25℃時）?
地震地面加速度∶水平加速度不超過 0.2G，垂直加速度不超過 0.1G
電力供應; 額定電壓為 380V/220V，電壓波動率∶ ±7%，額定頻率為 50Hz，頻率波動率; ±2%，接地電阻不大于 1 Q。

2.3、設計標準

《冷庫設計標準 GB 50072-2021》
《制冷設備安裝工程施工及驗收規范》
《機械設備安裝工程施工及驗收規范》
《工業管道及設備絕熱工程施工及驗收規范》
《工業設備及管道絕熱工程質量檢驗評定標準》
《工業管道施工及驗收規范》
用戶需求

冷凍庫

3、青海茫崖山市豬肉冷凍庫制冷設備選擇

3.1 壓縮機的選擇

制冷系統依照經濟、適用，便于后續維護保養的原則選擇。本制冷系統采用單機單控方案，制冷設備分別對應單間冷庫。制冷劑采用二氟一氯甲烷（氟利昂 R22），具有無毒、無味、不燃的優點。

據計算冷庫的制冷壓縮機品牌選用歐萊特OLT800SL-T/8HP。

3.2 其他設備選擇

蒸發器選擇D系列冷風機，冷風機外殼采用優質鋼板，磷化靜電噴涂工藝，耐腐蝕、外形美觀。盤管采用光亮性銅管，錯排式布局設計。利用機械漲管工藝，使銅管與翅片緊密結合，換熱效果更好；蒸發方式選擇熱氟融霜。

熱氟融霜的基本原理是利用壓縮機排出的熱氟利昂蒸氣，對冷風機進行加熱除霜。除霜后的氟利昂液體排入排液桶，再加壓使排液桶內的氟利昂供入供液管參與制冷。除霜時，排液流向和制冷循環時的方向一致。

熱氟融霜優點：

大大降低制冷系統的化霜能耗，尤其是中大型制冷系統；
能量利用效率高；
化霜時間短；
化霜后庫溫上升幅度?。?/span>
有利于清除冷風機管壁積油，提高冷風機換熱效率；

熱氟融霜

4、青海茫崖山市20平米豬肉冷凍庫庫體設計

保鮮庫庫體主要由庫體圍護結構、保溫庫體、冷庫保溫門以及保溫地面構成。庫體要求具有良好的隔熱性，減少外界熱量對庫內溫度的影響，從而提高貯藏質量，降低貯藏成本。

4.1 保溫材料的選用

冷凍庫庫體為六面體冷庫，冷凍庫采用150mm的聚氨酯冷庫板，密度≥38kg、彩鋼厚度0.326。

4.2 冷庫門

冷庫門的確定，冷庫門尺寸700mm×1700mm平移門。厚度采用δ=100mm 聚氨酯彩鋼夾心冷庫板制作，聚氨酯容重 40±2kg/m3，防火等級B2，氯丁橡膠氣密封條，耐低溫及高溫。

門框：采用鋁合金型材，并有塑料冷橋，使門體內表面的冷源不易跑至門全外部。并且鑲嵌式預埋鋼板的設計，使得門體在保證堅固的前提下更加輕便可靠。面板采用不銹鋼板，整體聚氨脂發泡。整個門體美觀大方，結構簡單。

軌道：選用高強度鋁合金中型軌道，上導尼龍輪在軌道內行走平穩，采用獨特的“浮開沉閉式” 結構，關閉時門體密封條與門框壓緊，保證密封性，開啟時門體自行上升，密封條離開門框，減少密封條磨損，延長使用壽命。并且利用根據杠桿原理設計的啟門器，使門體在開啟時十分輕便。

門樘框：高強度全鋁合金門框，并有冷橋設計，可放電熱絲。門框整體美觀耐用，并設計一槽口，只需將門洞包邊折成角尺料，便可將一邊插入鋁樘槽口內，安裝更加簡單方便。

二、豬肉冷庫保鮮方法介紹

豬肉冷藏庫

1、豬肉冷庫溫濕度要求

豬肉在冷藏庫內貯藏的溫度為-18℃，相對濕度為90%，貯藏期間要保證冷庫的溫濕度恒定，在此條件下豬肉的貯藏時間為6個月左右。

2、肉類冷庫貯藏注意事項

儲藏期間庫門要關嚴實，避免冷庫內冷量的流失；
減少不必要的進庫次數和冷庫內部作業時間，人體和貨物的進出、庫門的開關都會對庫溫、濕度造成影響；
冷庫制冷的蒸發器要注意經常除霜，以免影響制冷效果。

3、冷藏庫優勢

肉類冷凍庫儲藏現標準主要以-18℃為標準。主要以儲藏羊肉、羊肉、牛肉及禽類肉品在-18℃環境中對微生物及酶的影響微生物的影響。

在低溫下微生物物質代謝過程中各種生化反應減緩，因而微生物的生長繁殖就逐漸減慢。溫度下降至凍結點以下時，微生物及其周圍介質中水分被凍結，使細胞質粘度增大，電解質濃度增高，細胞的pH值和膠體狀態改變，使細胞變性，加之凍結的機械作用細胞膜受損傷，這些內外環境的改變是微生物代謝活動受阻或致死的直接原因。

貯藏管理要求：溫度-18℃，相對濕度85-90%，貯藏時間8個月以上
