甘肅武威冷藏庫設計建造方案基礎信息

1. 冷庫基本信息概括

1. 冷庫規格：長：4m、寬：5m、高：3m（均為外徑尺寸、以下均是）。面積：20㎡體積：60m3

2. 庫體保溫材料：保鮮庫庫體為六面體聚氨酯冷庫板。

3. 冷庫門規格：700*1700mm 半埋門

4. 制冷機組：艾默生谷輪壓縮機

5. 散熱器：風冷冷凝器

6. 蒸發器：鋁排管。

7. 制冷劑：R404a

8. 每日入庫量：20%

9. 冷加工時間：24h

一、工程設計

1、甘肅武威20平米冷藏庫平面設計圖

武威冷藏庫設計圖

2、設計標準

《冷庫設計標準 GB 50072-2021》
《制冷設備安裝工程施工及驗收規范》
《機械設備安裝工程施工及驗收規范》
《工業管道及設備絕熱工程施工及驗收規范》
《工業設備及管道絕熱工程質量檢驗評定標準》
《工業管道施工及驗收規范》
用戶需求

3、制冷設備選擇

壓縮機組：機頭采用艾默生谷輪全封閉壓縮機，全套配置丹佛斯配件、箱體加厚鋼板、噴塑，基板鍍鋅防腐、靜音、超大儲液器、防塵網、全開放主機設計，方便維護保養。冷凝器60㎡。

艾默生谷輪全封閉壓縮機優點：

雙柔性設計

高能效比

更低的噪音和震動水平

高強度的DU軸承

確保渦旋盤間的密封允許渦旋盤沿徑

和軸向分開，碎屑或液體可通過渦旋

盤而不損壞壓縮機。

更高的壽命和可能性

更好的液體容忍度

更好的雜質容忍度

隨運行時間的增加表現更好

容積效率高

平滑的聲音頻譜和柔和的聲音質量

壓縮腔永遠是對稱分布

高精度的制造工藝

無需震動吸收裝置

使用的制冷劑包括R22、R404、R134a

高效節能，精準溫控，平穩運行

重量輕，方便維修，卓越的耐用性

獨特的柔性渦旋設計使其具備優秀的抗液擊能力

較低的油循環率

在沒有完全潤滑的情況下延長運行時間，非常小的摩擦系數。

渦旋壓縮機是高可靠性，高能效比，緊湊型系統設計。

蒸發器：全項目采用鋁排管蒸發制冷。

鋁排管主要用于10℃至-45℃冷庫的制冷系統中，是各類食品冷凍、冷藏庫理想的蒸發器。鋁排管具有以下特點：

導熱能力好：鋁合金具有優良的導熱能力，制冷劑的蒸發溫度和鋁排外表面溫差會減小，蒸發溫度會增高，壓縮機的能效比增加，能耗減少。
結構特殊：鋁合金翼片管的翼片與鋁管平行，形成片狀形狀，成型的鋁排將片狀翼片管平行固定，組成了若干個平行通道，制冷系統工作時冷空氣在通道內形成煙道效應，被加速下沉，對流加快，所以降溫速度快，達到設定溫度時壓縮機停止運轉，節省大量電能;
設置好，效率高：鋁排的投影面積和蒸發面積比可做到一比三或一比四，一可以使單位面積的換熱能力比使用壁排效率更高更節能，二它有一定的蓄冷效果，壓縮機工作時的頻繁啟動率降低，節省一定的電能消耗。
重量輕：安裝方便：鋁排的重量與蒸發器面積比，是Ф38鋼管六分之一左右，安裝方便能節省大量結構投資，同時節省了生產結構部分的能源消耗;
制冷劑用量少：鋁排使用的翼片管是外翼片內螺紋結構，制冷劑的充注量會大大減少，能節省制冷劑費用，同時節省了制冷劑生產時的能源消耗。

鋁排管

配套閥件：全項目采用丹弗斯閥件，保證制冷系統穩定運行。

維護結構：冷庫六面選用厚度δ=100mm聚氨酯冷庫板設計，導熱系數≤0.024W/m.k，尺寸穩定性≤3（70～-30℃，48h）%，抗壓強度≥160Ka，吸水率≤4（v/v）%，防火等級B2。冷庫門選用700*1700mm彩鋼半埋門。

聚氨酯冷庫板以輕質聚氨酯作為冷庫板的內心材料，聚氨酯的好處就是隔熱性能非常的良好，聚氨酯冷庫板的外部由彩鋼板和不銹鋼板組件而成，這樣做的好處就是防止冷庫板因?yàn)閮?nèi)外溫差較大導致溫度的傳播，從而使冷庫更加的節能，能像冰箱式的保溫效果，降低用電量提高制冷效率。

維護結構、隔熱層的傳熱量占冷庫總負荷的20%-35%，所以減少?lài)o(hù)結構的熱負荷可以達到節能的目的。隔熱材料的選擇必須合理化，同時考慮材料的厚度。一般情況下，隔熱材料越厚，隔熱性能就越好，但同時隔熱材料成本越高。

電氣配件：開關面板等選用施耐德品牌產品。電線電纜選用眾邦電線。冷庫燈采用冷庫專用LED燈。

萬能制冷冷藏庫安裝工程案例

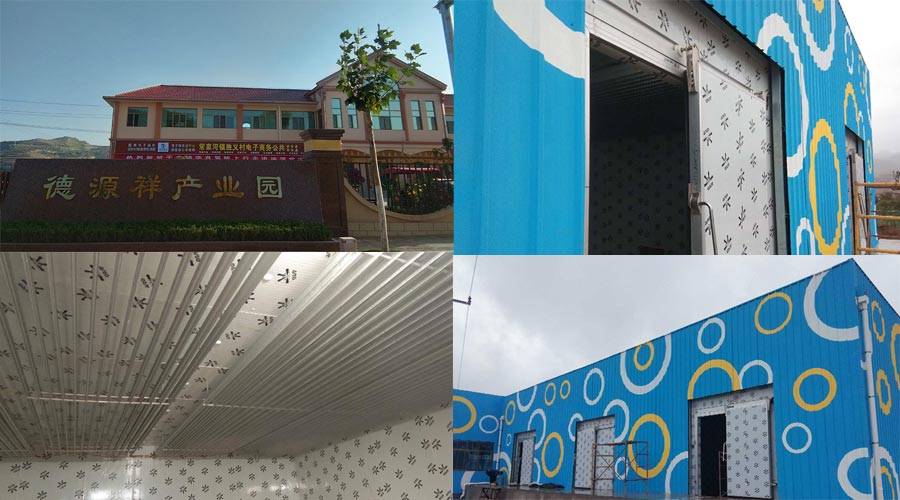

蘭州省委冷藏庫安裝工程

蘭州市省委冷藏庫安裝工程▲

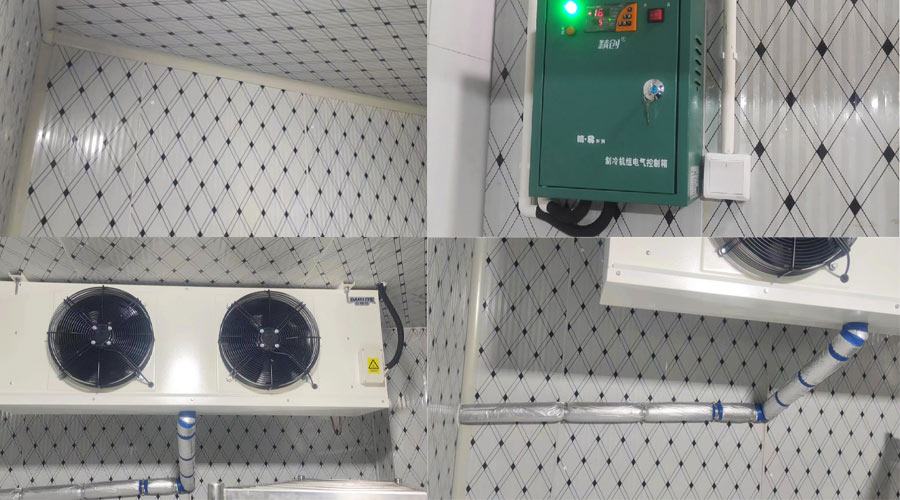

臨夏糧食冷藏庫安裝工程

臨夏170平米糧食冷藏庫安裝工程▲

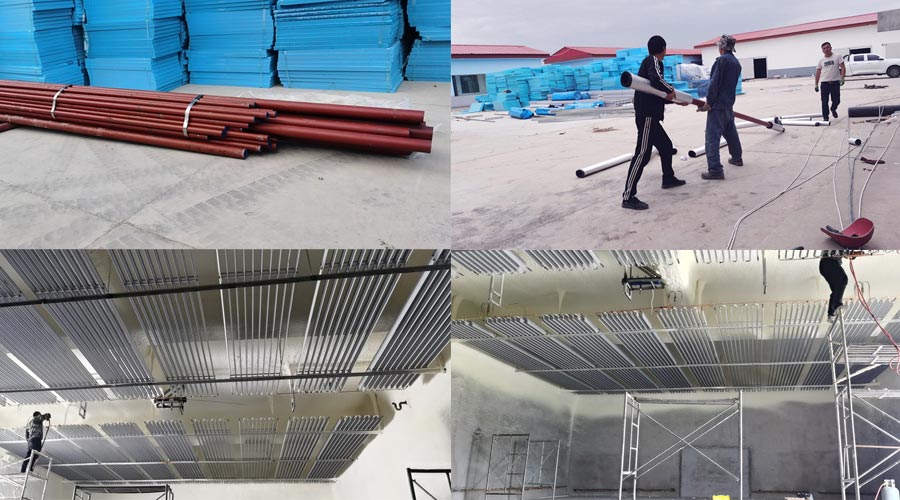

山丹縣牛羊肉藏庫安裝工程

山丹縣牛羊肉冷藏庫安裝工程▲

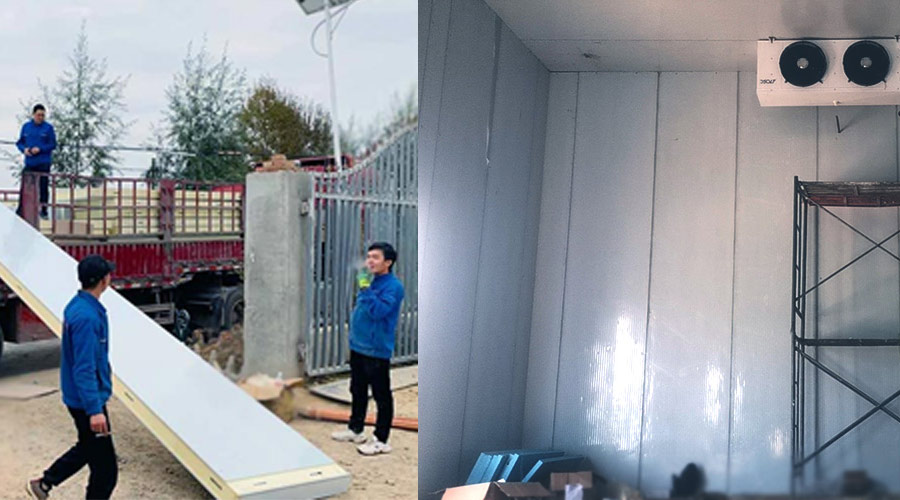

定西通渭縣豬肉冷凍庫安裝工程
