1.天水市冷藏庫安裝工程基本信息概括
冷庫面積:9平米 | 冷庫地址:天水市 | 冷庫尺寸:3*3*3 | 冷庫類型:肉類冷藏庫 |
庫溫:-18 | 蒸發溫度:-28 | 降溫時間:18h | 冷庫門尺寸:700*1700聚氨酯半埋門 |
機組型號:ZB29 | 系數:0.4 | 蒸發方式:冷風機 | 化霜方式:電化霜 |
一、工程設計
1、天水市冷藏庫安裝工程平面設計圖
2、天水市冷藏庫安裝工程設計標準
《冷庫設計標準 GB 50072-2021》
《制冷設備安裝工程施工及驗收規范》
《機械設備安裝工程施工及驗收規范》
《工業管道及設備絕熱工程施工及驗收規范》
《工業設備及管道絕熱工程質量檢驗評定標準》
《工業管道施工及驗收規范》
3、天水市冷藏庫安裝工程制冷設備選擇
制冷系統依照經濟、適用,便于后續維護保養的原則選擇。本制冷系統采用單機單控方案,制冷設備分別對應單間冷庫。制冷劑采用二氟一氯甲烷(氟利昂 R22),具有無毒、無味、不燃的優點。
據計算冷庫的制冷壓縮機品牌選用艾默生渦旋式壓縮機。
1. 制冷壓縮機品牌選用艾默生谷輪ZB系列。
2. 整套冷庫采用一套艾默生谷輪壓縮機組,壓縮機型號為ZB29。
3. 每套機組都包括了壓縮機、油分、儲液器、過濾器、壓力傳感器、壓力控制器等。
4. 機組的運行由庫溫自動控制,整套設備主要電氣元件采用施耐德品牌、PLC采用西門子品牌。
5. 采用渦旋壓縮機多機頭形式,壓縮機內部具有33%、66%、100%能調,根據冷庫負荷自動調節壓縮機啟動數量和能調,對于冷庫大大的降低耗電。
4.2 庫體設計
冷藏保鮮庫庫板選用厚度δ=100mm聚氨酯冷庫板涂設計,聚氨酯保溫材料設計容重 40±2kg/m3,導熱系數≤0.024W/m.k,尺寸穩定性≤3(70~-30℃,48h)%,抗壓強度≥160Ka,吸水率≤4(v/v)%,防火等級B2。
冷庫門的確定,冷庫門尺寸700mm×1700mm 采用厚度δ=100mm 聚氨酯彩鋼夾心冷庫板制作,聚氨酯容重 40±2kg/m3,防火等級B2, 氯丁橡膠氣密封條,耐低溫及高溫。
門內配有安全鎖扣自解除裝置,安全鎖桿在庫內可自由脫開,以防操作人員被誤鎖在庫內。
4.3 結構特點
門框:采用鋁合金型材,并有塑料冷橋,使門體內表面的冷源不易跑至門全外部。并且鑲嵌式預埋鋼板的設計,使得門體在保證堅固的前提下更加輕便可靠。面板采用不銹鋼板,整體聚氨脂發泡。整個門體美觀大方,結構簡單。
軌道:選用高強度鋁合金中型軌道,上導尼龍輪在軌道內行走平穩,采用獨特的“浮開沉閉式” 結構,關閉時門體密封條與門框壓緊,保證密封性,開啟時門體自行上升,密封條離開門框,減少密封條磨損,延長使用壽命。并且利用根據杠桿原理設計的啟門器,使門體在開啟時十分輕便。
門樘框:高強度全鋁合金門框,并有冷橋設計,可放電熱絲。門框整體美觀耐用,并設計一槽口,只需將門洞包邊折成角尺料,便可將一邊插入鋁樘槽口內,安裝更加簡單方便。
因此,該型手動平移冷庫門具有不吸潮,不結霜,不腐爛,不變形,重量輕,不易跑冷、開啟輕便等特點,是非常理想的冷庫配套產品。

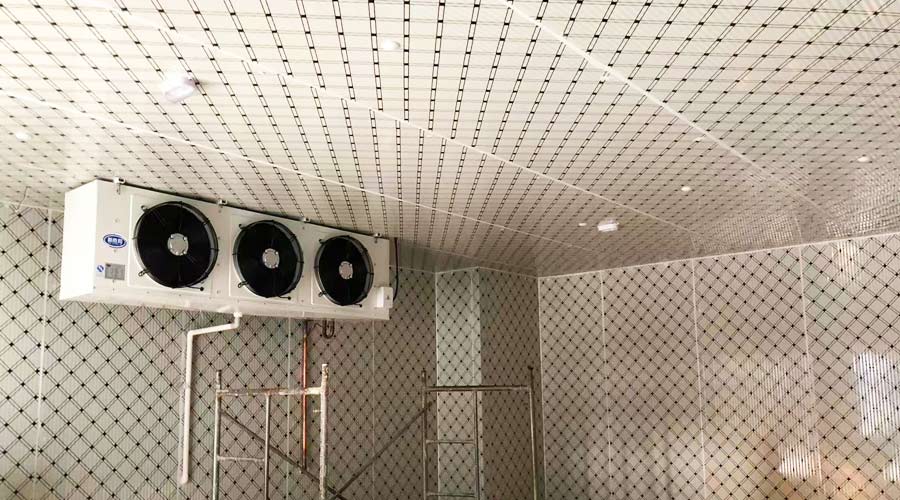

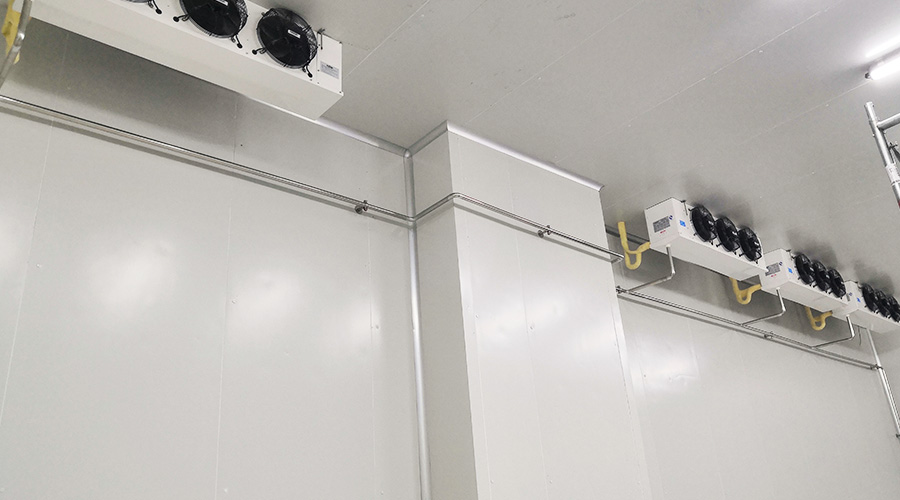

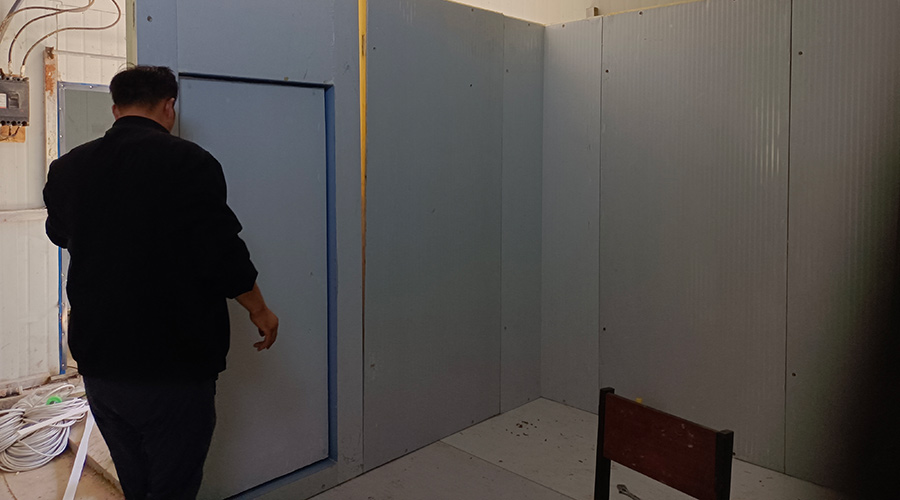

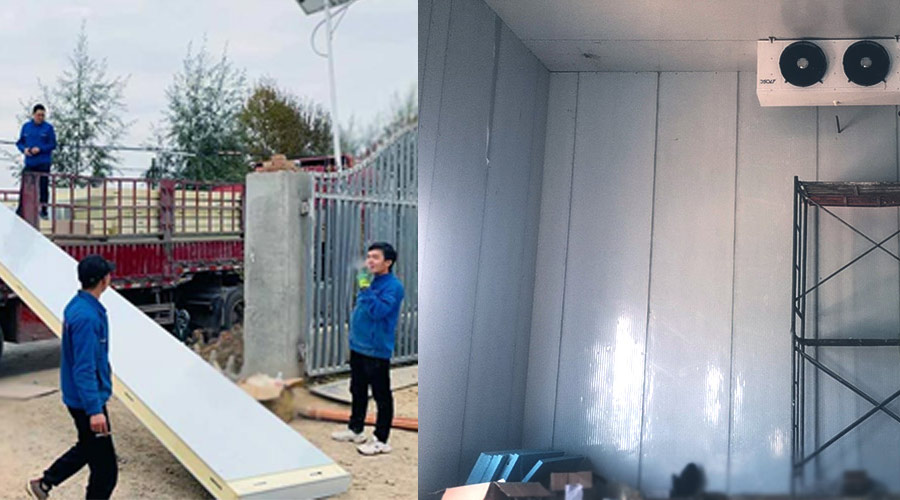

安裝工程圖
