一.甘肅天水市麥積區20平米冷藏庫安裝工程建造方案基礎信息

1. 甘肅天水市麥積區20平米冷藏庫安裝工程基本信息概括

冷庫面積：20平米	冷庫尺寸：452.1	冷庫類型：冷藏庫	冷庫體積：42	蒸發溫度：-28
入庫溫度：0°	出庫溫度：-18	降溫時間：18h	冷庫板規格：100mm	冷庫間數：1間
壓縮機型號;ZB46	冷庫門尺寸：700*1700	蒸發方式:鋁排管	系數：0.4	地址：天水

二.甘肅天水市麥積區20平米冷藏庫安裝工程方案詳情

1.甘肅天水市麥積區20平米冷藏庫安裝工程平面圖

天水麥積區冷庫

2.甘肅天水市麥積區20平米冷藏庫安裝工程施工項目

制冷工藝安裝工程；
電氣及自控系統安裝工程；
系統調試交工。

天水麥積區冷庫

3.甘肅天水市麥積區20平米冷藏庫安裝工程施工中采用的規范及技術標準

所有設備、材料及施工均符合下列有關規范標準：

《冷庫設計標準 GB 50072-2021》
《制冷設備安裝工程施工及驗收規范》
《機械設備安裝工程施工及驗收規范》
《工業管道及設備絕熱工程施工及驗收規范》
《工業設備及管道絕熱工程質量檢驗評定標準》
《工業管道施工及驗收規范》

4.甘肅天水市麥積區20平米冷藏庫安裝工程主要設備配置說明

4.1 壓縮機的選擇

制冷系統依照經濟、適用，便于后續維護保養的原則選擇。本制冷系統采用單機單控方案，制冷設備分別對應單間冷庫。制冷劑采用二氟一氯甲烷（氟利昂 R22），具有無毒、無味、不燃的優點。

據計算冷庫的制冷壓縮機品牌選用艾默生谷輪壓縮機

1. 制冷壓縮機品牌選用艾默生谷輪壓縮機ZB46。

2. 每套機組都包括了壓縮機、油分、儲液器、過濾器、壓力傳感器、壓力控制器等。

3. 機組的運行由庫溫自動控制，整套設備主要電氣元件采用施耐德品牌、PLC采用西門子品牌。

天水麥積區冷庫

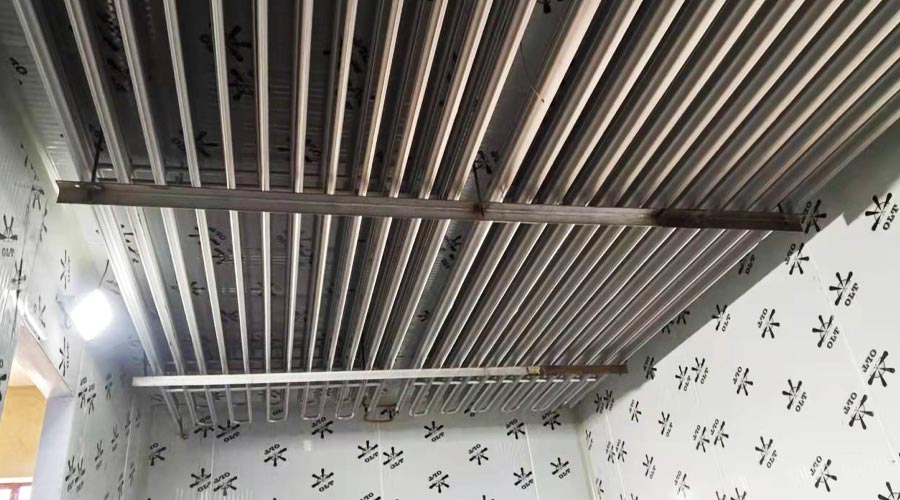

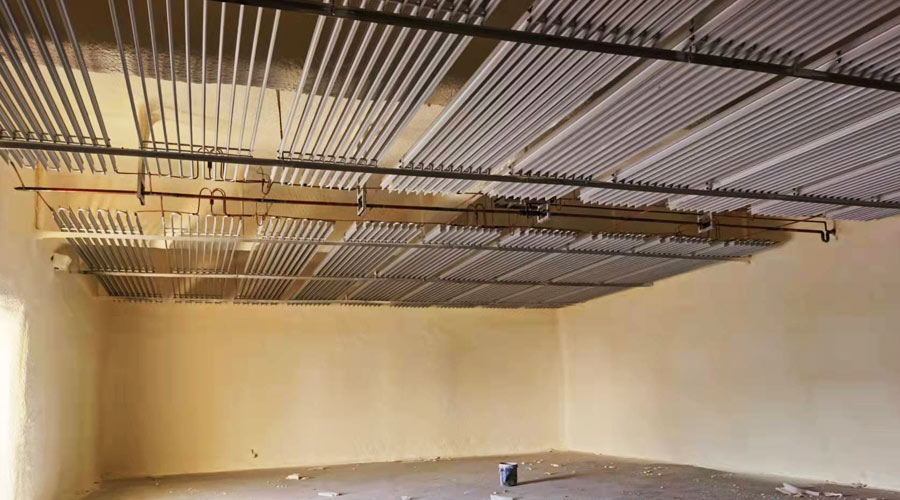

全項目采用鋁排管蒸發制冷。

鋁排管主要用于10℃至-45℃冷庫的制冷系統中，是各類食品冷凍、冷藏庫理想的蒸發器。鋁排管具有以下特點：

導熱能力好：鋁合金具有優良的導熱能力，制冷劑的蒸發溫度和鋁排外表面溫差會減小，蒸發溫度會增高，壓縮機的能效比增加，能耗減少。

結構特殊：鋁合金翼片管的翼片與鋁管平行，形成片狀形狀，成型的鋁排將片狀翼片管平行固定，組成了若干個平行通道，制冷系統工作時冷空氣在通道內形成煙道效應，被加速下沉，對流加快，所以降溫速度快，達到設定溫度時壓縮機停止運轉，節省大量電能;

設置好，效率高：鋁排的投影面積和蒸發面積比可做到一比三或一比四，一可以使單位面積的換熱能力比使用壁排效率更高更節能，二它有一定的蓄冷效果，壓縮機工作時的頻繁啟動率降低，節省一定的電能消耗。

重量輕：安裝方便：鋁排的重量與蒸發器面積比，是Ф38鋼管六分之一左右，安裝方便能節省大量結構投資，同時節省了生產結構部分的能源消耗;

制冷劑用量少：鋁排使用的翼片管是外翼片內螺紋結構，制冷劑的充注量會大大減少，能節省制冷劑費用，同時節省了制冷劑生產時的能源消耗。
