嘉峪關280平米豬肉冷凍庫設計工程-萬能制冷

來源：作者：更新于：2022年12月22日 09時 閱讀：0

嘉峪關280平米豬肉冷凍庫設計工程信息

冷庫尺寸	782.8 / 2882.8（兩間）	冷庫類型	冷凍庫
冷庫溫度	-18/-25℃	貨物存放類型	豬肉
冷庫門型號	聚氨酯電動平移門	冷庫門尺寸	12002400/21002600
日入庫量（按照總?cè)霂?kù)量的10%計算）/T	2.2/9	蒸發方式	冷風機
制冷劑	R404a	冷凝方式	風冷冷凝器
化霜方式	熱氟融霜	密度(kg/m3)	400

一、工程設計

1、嘉峪關280平米豬肉冷凍庫平面設計圖

2、相關資料及設計方案初定

2.1室外設計參數

夏季：空調室外計算干球濕度30.5℃，室外計算濕球溫度20.2℃
夏季空調日平均：25.8℃
夏季空調日較差：9℃
夏季較熱月平均溫度：22.2
平均風速：2.2m/s

2.2 室內設計參數

室內溫度∶15℃'～35C，相對濕度∶（70%冬季），（85%夏季）?
室內較大相對濕度∶日平均不大于 90%（25℃時）?
地震地面加速度∶水平加速度不超過 0.2G，垂直加速度不超過 0.1G
電力供應; 額定電壓為 380V/220V，電壓波動率∶ ±7%，額定頻率為 50Hz，頻率波動率; ±2%，接地電阻不大于 1 Q。

2.3 各間設計參數

設計基礎參數
名稱	長（m）	寬	高	面積（㎡）	體積m3	貨物密度	容積系數	庫容量	每日入庫量	室內濕度%	室外溫度℃	入庫溫度℃	出庫溫度℃	降溫時間
冷藏庫	7	8	2.8	56	156.8	400	0.4	25088	2509	92	32	25	-18	24
冷凍庫	7	8	2.8	56	156.8	300	0.4	25088	2509	92	32	25	-25	24
冷藏庫	28	8	2.8	224	627.2	400	0.4	100352	10035	92	32	25	-18	24
冷凍庫	28	8	2.8	224	627.2	400	0.4	100352	10035	92	32	25	-25	24

2.4、設計標準

《冷庫設計標準 GB 50072-2021》
《制冷設備安裝工程施工及驗收規范》
《機械設備安裝工程施工及驗收規范》
《工業管道及設備絕熱工程施工及驗收規范》
《工業設備及管道絕熱工程質量檢驗評定標準》
《工業管道施工及驗收規范》
用戶需求


3、制冷設備選擇

3.1 壓縮機的選擇

制冷系統依照經濟、適用，便于后續維護保養的原則選擇。本制冷系統采用單機單控方案，制冷設備分別對應單間冷庫。制冷劑采用二氟一氯甲烷（氟利昂 R22），具有無毒、無味、不燃的優點。

據計算冷庫的制冷壓縮機品牌選用谷輪壓縮機ZFI系列。冷庫采用渦旋式壓縮機型號為ZFI50、ZFI68、ZFI96、ZFI122.。

所選壓縮機組的技術參數

序號	名稱	設備型號	主要技術參數描述、技術指標	單位	數量	品牌
冷藏庫	艾默生	ZFI50	單臺冷量：12.9KW蒸發溫度-28℃	臺		熱氟融霜系統
冷凍庫	艾默生	ZFI68	單臺冷量：13.6KW蒸發溫度-35℃	臺		熱氟融霜系統
冷藏庫	艾默生	ZFI96	單臺冷量：25.7KW蒸發溫度-28℃	臺		熱氟融霜系統
冷凍庫	艾默生	ZFI122	單臺冷量：26.81KW蒸發溫度-35℃	臺		熱氟融霜系統

3.2 其他設備選擇

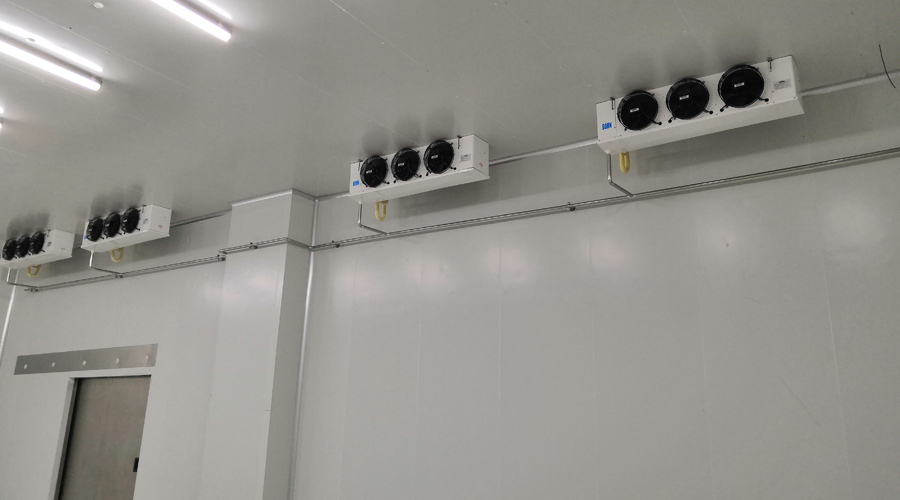

蒸發器選擇D冷風機，冷風機外殼采用優質鋼板，磷化靜電噴涂工藝，耐腐蝕、外形美觀。盤管采用光亮性銅管，錯排式布局設計。利用機械漲管工藝，使銅管與翅片緊密結合，換熱效果更好；

所選表冷器的技術參數

序號	名稱	設備型號	主要技術參數描述、技術指標	單位	數量	品牌	備注
冷藏庫	冷風機	DD120	電機功率1650w；	臺	1	歐萊特	熱氟融霜
冷凍庫	冷風機	DD160	電機功率2200w；	臺	1	歐萊特	熱氟融霜
冷藏庫	冷風機	DD250	電機功率3300w；	臺	2	歐萊特	熱氟融霜
冷凍庫	冷風機	DD310	電機功率3300w；	臺	2	歐萊特	熱氟融霜

蒸發方式選擇熱氟融霜。熱氟融霜的基本原理是利用壓縮機排出的熱氟利昂蒸氣，對冷風機進行加熱除霜。除霜后的氟利昂液體排入排液桶，再加壓使排液桶內的氟利昂供入供液管參與制冷。除霜時，排液流向和制冷循環時的方向一致。

4、庫體設計

保鮮庫庫體主要由庫體圍護結構、保溫庫體、冷庫保溫門以及保溫地面構成。庫體要求具有良好的隔熱性，減少外界熱量對庫內溫度的影響，從而提高貯藏質量，降低貯藏成本。

4.1 保溫材料的選用

冷藏、冷凍庫體保溫選用厚度δ=100mm聚氨酯冷庫板，聚氨酯保溫材料設計容重 40±2kg/m3，導熱系數≤0.024W/m.k，尺寸穩定性≤3（70～-30℃，48h）%，抗壓強度≥160Ka，吸水率≤4（v/v）%，防火等級B2。。

4.2 冷庫門

冷庫門的確定，冷庫門尺寸1200mm×2400mm平移門，2100*2600平移門。厚度采用δ=100mm 聚氨酯彩鋼夾心冷庫板制作，聚氨酯容重 40±2kg/m3，防火等級B2，氯丁橡膠氣密封條，耐低溫及高溫。

門框：采用鋁合金型材，并有塑料冷橋，使門體內表面的冷源不易跑至門全外部。并且鑲嵌式預埋鋼板的設計，使得門體在保證堅固的前提下更加輕便可靠。面板采用不銹鋼板，整體聚氨脂發泡。整個門體美觀大方，結構簡單。

軌道：選用高強度鋁合金中型軌道，上導尼龍輪在軌道內行走平穩，采用獨特的“浮開沉閉式” 結構，關閉時門體密封條與門框壓緊，保證密封性，開啟時門體自行上升，密封條離開門框，減少密封條磨損，延長使用壽命。并且利用根據杠桿原理設計的啟門器，使門體在開啟時十分輕便。

門樘框：高強度全鋁合金門框，并有冷橋設計，可放電熱絲。門框整體美觀耐用，并設計一槽口，只需將門洞包邊折成角尺料，便可將一邊插入鋁樘槽口內，安裝更加簡單方便。

4.3 地面保溫材料的選用

地面保溫采用三層單層厚度δ=150mm 高密度擠塑板（XPS）分錯鋪設，地面保溫層總厚度≥150mm，擠塑板容重27± 2kg/m3。擠塑板優點是：具有較好的保溫隔熱性能，極高的抗壓強度，良好的尺寸穩定性，較低的吸水性。擠塑聚苯乙烯泡沫板性能指標。

二、豬肉冷庫保鮮方法介紹

豬肉冷庫貯藏方法

1、豬肉冷庫溫濕度要求

豬肉在冷藏庫內貯藏的溫度為-18℃，相對濕度為90%，貯藏期間要保證冷庫的溫濕度恒定，在此條件下豬肉的貯藏時間為6個月左右。

2、肉類冷庫貯藏注意事項

儲藏期間庫門要關嚴實，避免冷庫內冷量的流失；
減少不必要的進庫次數和冷庫內部作業時間，人體和貨物的進出、庫門的開關都會對庫溫、濕度造成影響；
冷庫制冷的蒸發器要注意經常除霜，以免影響制冷效果。
