項目基本信息
冷庫類型	冷凍庫	儲藏貨物	鮮肉/凍肉
庫體外徑尺寸	42.52.5m	庫體內徑尺寸	3.82.32.3m
冷庫面積	10㎡	庫體容積	25m3
冷庫數量	1	貨物密度	400kg/m3
庫容系數	0.4	庫溫要求	-18℃
維護結構	聚氨酯彩鋼夾芯冷庫板	冷庫門	聚氨酯冷庫半埋門
地址	隴南、成縣	庫門尺寸	700*1700mm
入庫溫度	20℃	出庫溫度	-25℃
降溫時間	18h	制冷劑	R22
蒸發方式	冷風機	冷凝方式	風冷冷凝器

一、工程設計

1、隴南成縣10平米羊肉冷庫平面設計圖

2、相關資料及設計方案初定

2.1室外設計參數

夏季：空調室外計算干球濕度30.5℃，室外計算濕球溫度20.2℃
夏季空調日平均：25.8℃
夏季空調日較差：9℃
夏季較熱月平均溫度：22.2
平均風速：2.2m/s

2.2 室內設計參數

室內溫度∶15℃'～35C，相對濕度∶（70%冬季），（85%夏季）?
室內較大相對濕度∶日平均不大于 90%（25℃時）?
地震地面加速度∶水平加速度不超過 0.2G，垂直加速度不超過 0.1G
電力供應; 額定電壓為 380V/220V，電壓波動率∶ ±7%，額定頻率為 50Hz，頻率波動率; ±2%，接地電阻不大于 1 Q。

2.3 設計基礎參數

序號	冷間名稱	建筑軸線尺寸長m×寬m×高m	單間理論計算噸位T	單間入庫量%	單間入庫量T	入庫溫度℃	出庫溫度℃	冷卻時間h
1	冷凍庫	42.52.5m	3.1T	10%	0.3	20	-25	18

2.4、設計標準

《冷庫設計標準 GB 50072-2021》
《制冷設備安裝工程施工及驗收規范》
《機械設備安裝工程施工及驗收規范》
《工業管道及設備絕熱工程施工及驗收規范》
《工業設備及管道絕熱工程質量檢驗評定標準》
《工業管道施工及驗收規范》
用戶需求

通渭縣豬肉冷凍庫庫體外觀實拍

3、制冷設備選擇

3.1 壓縮機的選擇

制冷系統依照經濟、適用，便于后續維護保養的原則選擇。本制冷系統采用單機單控方案，制冷設備分別對應單間冷庫。制冷劑采用二氟一氯甲烷（氟利昂 R22），具有無毒、無味、不燃的優點。

據計算冷庫的制冷壓縮機品牌選用艾默生谷輪壓縮機ZFI系列。冷庫采用渦旋式壓縮機型號為ZFI21。

3.2 其他設備選擇

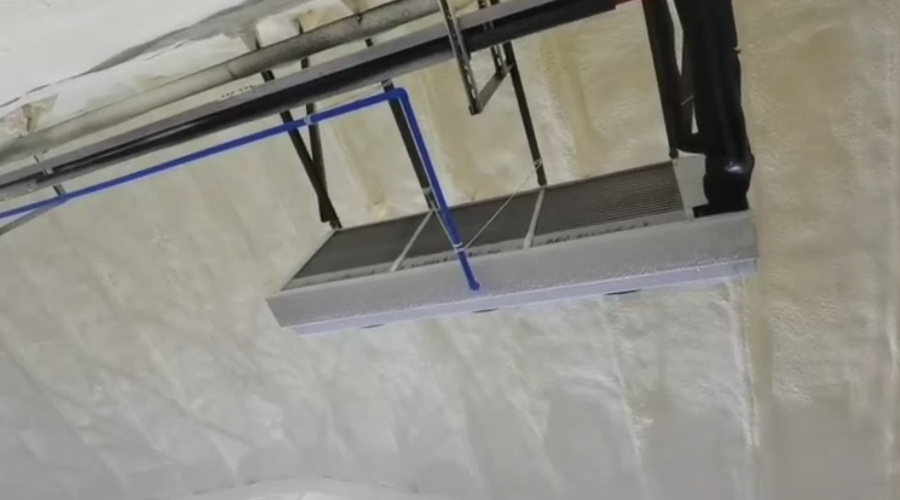

蒸發器選擇風機，冷風機外殼采用優質鋼板，磷化靜電噴涂工藝，耐腐蝕、外形美觀。盤管采用光亮性銅管，錯排式布局設計。利用機械漲管工藝，使銅管與翅片緊密結合，換熱效果更好；蒸發方式選擇熱敷融霜。

熱氟融霜的基本原理是利用壓縮機排出的熱氟利昂蒸氣，對冷風機進行加熱除霜。除霜后的氟利昂液體排入排液桶，再加壓使排液桶內的氟利昂供入供液管參與制冷。除霜時，排液流向和制冷循環時的方向一致。

熱氟融霜優點：

大大降低制冷系統的化霜能耗，尤其是中大型制冷系統；
能量利用效率高；
化霜時間短；
化霜后庫溫上升幅度??；
有利于清除冷風機管壁積油，提高冷風機換熱效率；


4、庫體設計

保鮮庫庫體主要由庫體圍護結構、保溫庫體、冷庫保溫門以及保溫地面構成。庫體要求具有良好的隔熱性，減少外界熱量對庫內溫度的影響，從而提高貯藏質量，降低貯藏成本。

4.1 保溫材料的選用

冷庫庫板選用厚度δ=100mm聚氨酯冷庫板設計，聚氨酯保溫材料設計容重 40±2kg/m3，導熱系數≤0.024W/m.k，尺寸穩定性≤3（70～-30℃，48h）%，抗壓強度≥160Ka，吸水率≤4（v/v）%，防火等級B2。

4.2 冷庫門

冷庫門的確定，冷庫門尺寸700mm×1700mm聚氨酯半埋門，采用厚度δ=100mm 聚氨酯彩鋼夾心冷庫板制作，聚氨酯容重 40±2kg/m3，防火等級B2，氯丁橡膠氣密封條，耐低溫及高溫。

門框：采用鋁合金型材，并有塑料冷橋，使門體內表面的冷源不易跑至門全外部。并且鑲嵌式預埋鋼板的設計，使得門體在保證堅固的前提下更加輕便可靠。面板采用不銹鋼板，整體聚氨脂發泡。整個門體美觀大方，結構簡單。

軌道：選用高強度鋁合金中型軌道，上導尼龍輪在軌道內行走平穩，采用獨特的“浮開沉閉式” 結構，關閉時門體密封條與門框壓緊，保證密封性，開啟時門體自行上升，密封條離開門框，減少密封條磨損，延長使用壽命。并且利用根據杠桿原理設計的啟門器，使門體在開啟時十分輕便。

門樘框：高強度全鋁合金門框，并有冷橋設計，可放電熱絲。門框整體美觀耐用，并設計一槽口，只需將門洞包邊折成角尺料，便可將一邊插入鋁樘槽口內，安裝更加簡單方便。

二、羊肉冷庫貯藏方法

1.羊肉冷庫貯藏的溫度濕度

貨物類型	貯藏溫度	相對濕度	貯藏周期
羊肉	-18℃	90-95%	1年

羊肉的避免脂肪含量豐富，其脂肪組織中的PH值呈中性，因此鮮羊肉的呼吸活性差，這層脂肪的主要作用是減少羊肉的老化，在常溫下儲藏羊肉的效果不是很理想，存在儲藏時間短、易變味，腐爛。

冷庫的低溫可以降低病菌感染率，以冷凍庫為例：羊肉在冷凍過程中迅速通過冰晶生成區，使羊肉的中心溫度達到-15℃~-18℃，可以“鎖住”羊肉細胞水分外析，保留營養物質。

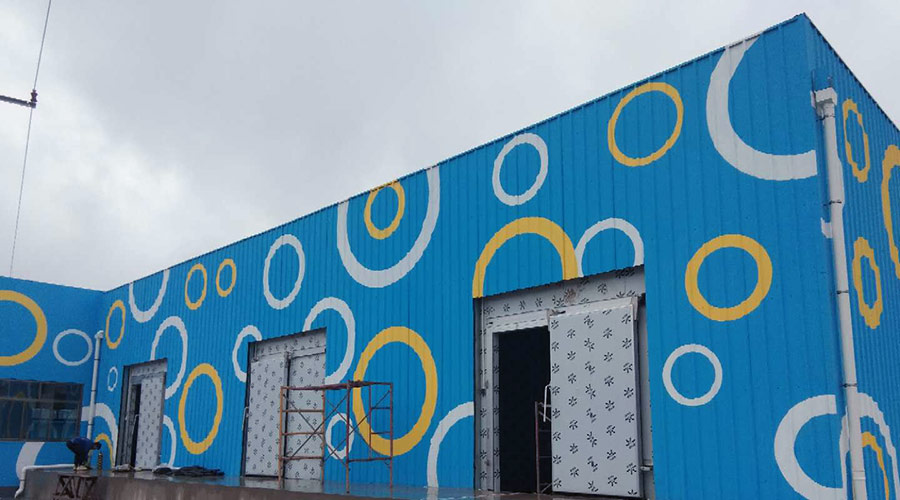

2.冷藏庫安裝工程案例圖

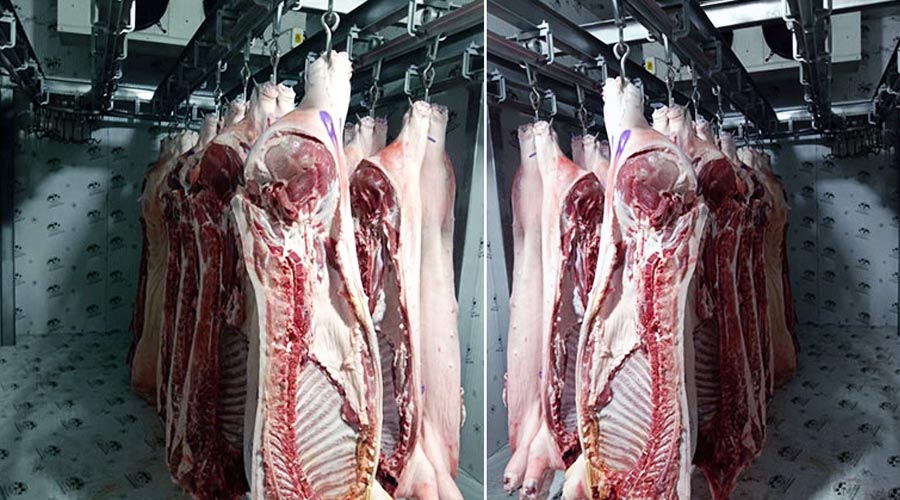

豬肉冷藏庫▲

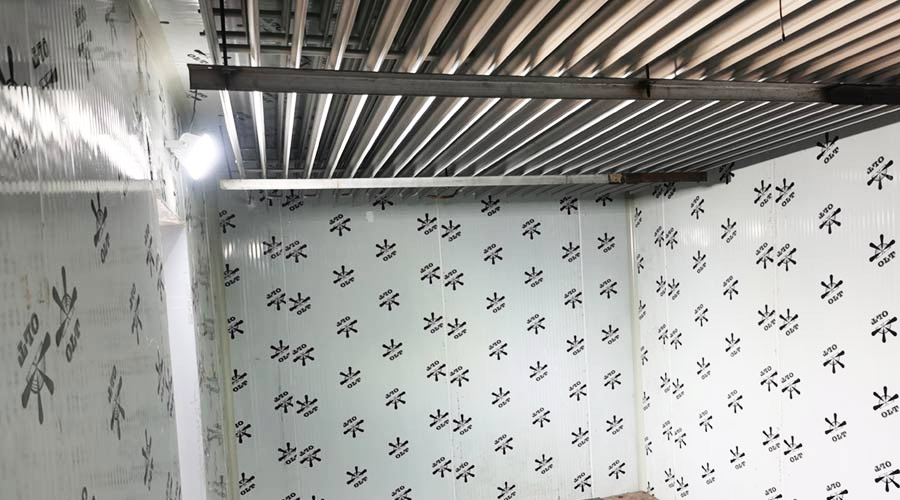

海鮮冷藏庫▲
