隴南市9平米肉類冷藏庫安裝工程建造方案基礎信息

1. 隴南市9平米肉類冷藏庫基本信息概括

冷庫面積:9平米	冷庫地址：隴南市	冷庫尺寸：333	冷庫類型：肉類冷藏庫
庫溫：-18	蒸發溫度：-28	降溫時間:18h	冷庫門尺寸：700*1700聚氨酯半埋門
機組型號：ZB29	系數：0.4	蒸發方式：冷風機	化霜方式：電化霜

一、工程設計

1、隴南市9平米肉類冷藏庫安裝工程平面設計圖

2、隴南市9平米肉類冷藏庫安裝工程設計標準

《冷庫設計標準 GB 50072-2021》
《制冷設備安裝工程施工及驗收規范》
《機械設備安裝工程施工及驗收規范》
《工業管道及設備絕熱工程施工及驗收規范》
《工業設備及管道絕熱工程質量檢驗評定標準》
《工業管道施工及驗收規范》

隴南冷庫安裝

3、制冷設備選擇

壓縮機組：機頭采用艾默生谷輪全封閉壓縮機，全套配置丹佛斯配件、箱體加厚鋼板、噴塑，基板鍍鋅防腐、靜音、超大儲液器、防塵網、全開放主機設計，方便維護保養。冷凝器60㎡。

艾默生谷輪全封閉壓縮機優點：

雙柔性設計

高能效比

更低的噪音和震動水平

高強度的DU軸承

確保渦旋盤間的密封允許渦旋盤沿徑

和軸向分開，碎屑或液體可通過渦旋

盤而不損壞壓縮機。

更高的壽命和可能性

更好的液體容忍度

更好的雜質容忍度

隨運行時間的增加表現更好

容積效率高

平滑的聲音頻譜和柔和的聲音質量

壓縮腔永遠是對稱分布

高精度的制造工藝

無需震動吸收裝置

使用的制冷劑包括R22、R404、R134a

高效節能，精準溫控，平穩運行

重量輕，方便維修，卓越的耐用性

獨特的柔性渦旋設計使其具備優秀的抗液擊能力

較低的油循環率

在沒有完全潤滑的情況下延長運行時間，非常小的摩擦系數。

渦旋壓縮機是高可靠性，高能效比，緊湊型系統設計。

配套閥件：全項目采用丹弗斯閥件，保證制冷系統穩定運行。

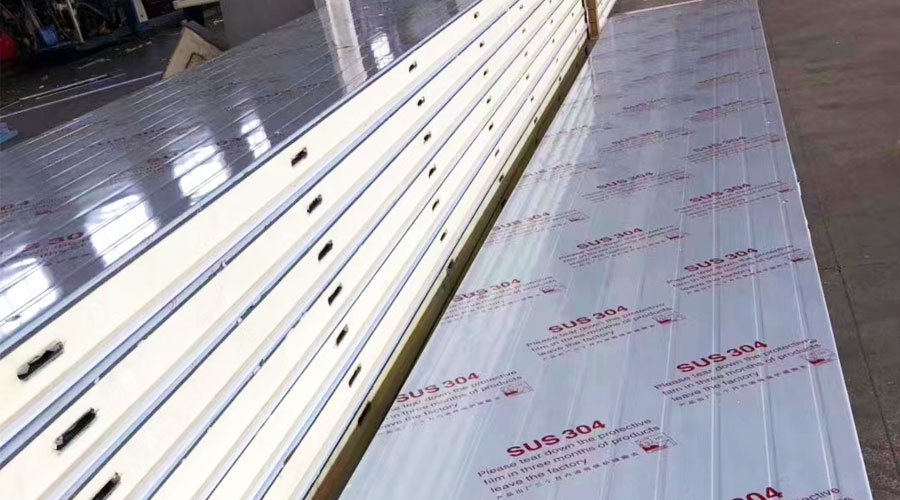

維護結構：冷庫六面選用厚度δ=100mm聚氨酯冷庫板設計，導熱系數≤0.024W/m.k，尺寸穩定性≤3（70～-30℃，48h）%，抗壓強度≥160Ka，吸水率≤4（v/v）%，防火等級B2。冷庫門選用700*1700mm彩鋼半埋門。

聚氨酯冷庫板以輕質聚氨酯作為冷庫板的內心材料，聚氨酯的好處就是隔熱性能非常的良好，聚氨酯冷庫板的外部由彩鋼板和不銹鋼板組件而成，這樣做的好處就是防止冷庫板因?yàn)閮?nèi)外溫差較大導致溫度的傳播，從而使冷庫更加的節能，能像冰箱式的保溫效果，降低用電量提高制冷效率。

維護結構、隔熱層的傳熱量占冷庫總負荷的20%-35%，所以減少圍護結構的熱負荷可以達到節能的目的。隔熱材料的選擇必須合理化，同時考慮材料的厚度。一般情況下，隔熱材料越厚，隔熱性能就越好，但同時隔熱材料成本越高。

電氣配件：開關面板等選用施耐德品牌產品。電線電纜選用眾邦電線。冷庫燈采用冷庫專用LED燈。
