一、張掖市臨澤縣8平米冷藏庫安裝工程建造方案基礎信息

張掖市臨澤縣8平米冷藏庫安裝工程基本信息概括

地址：張掖	冷庫名稱：肉類	冷庫尺寸：4.152.42.2
冷庫門：700*1700mm聚氨酯冷庫半埋門	制冷劑：R22	蒸發方式：冷風機
冷庫溫度：-18℃	降溫時間：18h	冷凝方式：風冷式冷凝器
機組型號：比澤爾半封閉2EES-3.2	維護結構：聚氨酯冷庫板	化霜方式：電化霜

二、張掖市臨澤縣8平米冷藏庫安裝工程方案詳情

1.張掖市臨澤縣8平米冷藏庫安裝工程平面圖

2.張掖市臨澤縣8平米冷藏庫安裝工程施工項目

制冷工藝安裝工程；
電氣及自控系統安裝工程；
系統調試交工。

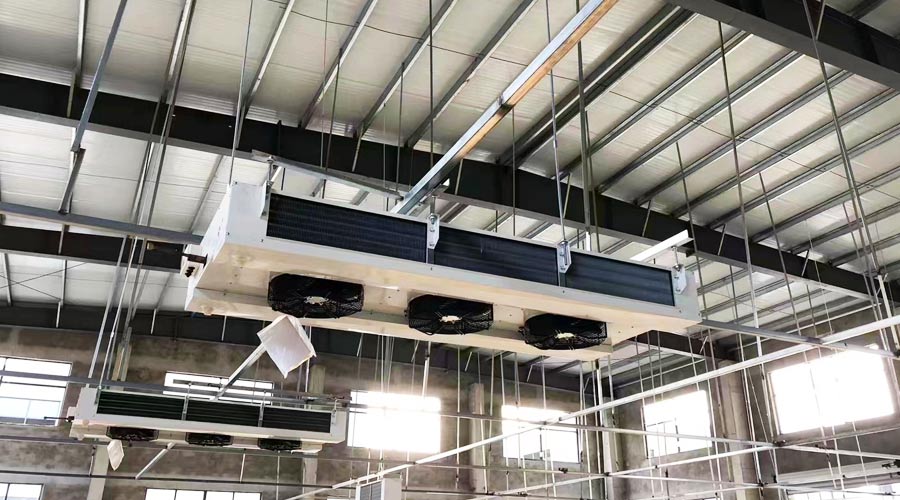

張掖臨澤縣肉類冷庫

3.張掖市臨澤縣8平米冷藏庫安裝施工中采用的規范及技術標準

所有設備、材料及施工均符合下列有關規范標準：

《冷庫設計標準 GB 50072-2021》
《制冷設備安裝工程施工及驗收規范》
《機械設備安裝工程施工及驗收規范》
《工業管道及設備絕熱工程施工及驗收規范》
《工業設備及管道絕熱工程質量檢驗評定標準》
《工業管道施工及驗收規范》

4.張掖市臨澤縣8平米冷藏庫安裝工程主要設備配置說明

制冷系統依照經濟、適用，便于后續維護保養的原則選擇。本制冷系統采用單機單控方案，制冷設備分別對應單間冷庫。制冷劑采用二氟一氯甲烷（氟利昂 R22），具有無毒、無味、不燃的優點。

據計算冷庫的制冷壓縮機品牌選用比澤爾半封閉壓縮機。

1. 制冷壓縮機品牌選用比澤爾系列。

2. 整套冷庫采用一套艾默生谷輪壓縮機組，保鮮庫壓縮機型號為2EES-3.2。

3. 每套機組都包括了壓縮機、油分、儲液器、過濾器、壓力傳感器、壓力控制器等。

4. 機組的運行由庫溫自動控制，整套設備主要電氣元件采用施耐德品牌、PLC采用西門子品牌。

5. 采用渦旋壓縮機多機頭形式，壓縮機內部具有33%、66%、100%能調，根據冷庫負荷自動調節壓縮機啟動數量和能調，對于冷庫大大的降低耗電。

4.2 庫體設計

冷藏保鮮庫庫板選用厚度δ=100mm聚氨酯冷庫板涂設計，聚氨酯保溫材料設計容重 40±2kg/m3，導熱系數≤0.024W/m.k，尺寸穩定性≤3（70～-30℃，48h）%，抗壓強度≥160Ka，吸水率≤4（v/v）%，防火等級B2。

冷庫門的確定，冷庫門尺寸700mm×1700mm 采用厚度δ=100mm 聚氨酯彩鋼夾心冷庫板制作，聚氨酯容重 40±2kg/m3，防火等級B2，氯丁橡膠氣密封條，耐低溫及高溫。

門內配有安全鎖扣自解除裝置，安全鎖桿在庫內可自由脫開，以防操作人員被誤鎖在庫內。
