蘭州城關區9平米水產冷藏庫設計工程-萬能制冷

來源：  作者：  更新于：2022年12月27日 02時  閱讀：0

蘭州城關區9平米水產冷藏庫基本信息

  1. 冷庫類型：冷藏庫

  2. 貨物名稱：水產

  3. 冷庫尺寸：3*3*2.8；冷庫面積/㎡：9；

  4. 冷庫門：700*1700mm聚氨酯半埋門

  5. 冷庫地址：蘭州城關

  6. 庫溫（℃）：~-10~-18

  7. 蒸發方式：鋁排管

一、工程設計

1、蘭州城關區9平米水產冷藏庫平面設計圖


2、相關資料及設計方案初定

2.1室外設計參數

  • 夏季：空調室外計算干球濕度30.5℃，室外計算濕球溫度20.2℃

  • 夏季空調日平均：25.8℃

  • 夏季空調日較差：9℃

  • 夏季熱月平均溫度：22.2

  • 平均風速：2.2m/s

2.2 室內設計參數

  • 室內溫度∶15℃'～35C，相對濕度∶（70%冬季），（85%夏季）?

  • 室內大相對濕度∶日平均不大于 90%（25℃時）?

  • 地震地面加速度∶水平加速度不超過 0.2G，垂直加速度不超過 0.1G

  • 電力供應; 額定電壓為 380V/220V，電壓波動率∶ ±7%，額定頻率為 50Hz，頻率波動率; ±2%，接地電阻不大于 1 Q。

2.3、設計標準

  • 《冷庫設計標準 GB 50072-2021》

  • 《制冷設備安裝工程施工及驗收規范》

  • 《機械設備安裝工程施工及驗收規范》

  • 《工業管道及設備絕熱工程施工及驗收規范》

  • 《工業設備及管道絕熱工程質量檢驗評定標準》

  • 《工業管道施工及驗收規范》

  • 用戶需求

通渭縣豬肉冷凍庫庫體外觀實拍

3、制冷設備選擇

3.1 壓縮機的選擇

制冷系統依照經濟、適用，便于后續維護保養的原則選擇。本制冷系統采用單機單控方案，制冷設備分別對應單間冷庫。制冷劑采用二氟一氯甲烷（氟利昂 R22），具有無毒、無味、不燃的優點。

據計算冷庫的制冷壓縮機品牌選用谷輪壓縮機ZB系列。冷庫采用渦旋式壓縮機型號為ZB29。

3.2 其他設備選擇

蒸發器選擇鋁排管，鋁排管主要用于10℃至-45℃冷庫的制冷系統中，是各類食品冷凍、冷藏庫理想的蒸發器。鋁排管具有以下特點：

  • 導熱能力好：鋁合金具有優良的導熱能力，制冷劑的蒸發溫度和鋁排外表面溫差會減小，蒸發溫度會增高，壓縮機的能效比增加，能耗減少。

  • 結構特殊：鋁合金翼片管的翼片與鋁管平行，形成片狀形狀，成型的鋁排將片狀翼片管平行固定，組成了若干個平行通道，制冷系統工作時冷空氣在通道內形成煙道效應，被加速下沉，對流加快，所以降溫速度快，達到設定溫度時壓縮機停止運轉，節省大量電能;

  • 設置好，效率高：鋁排的投影面積和蒸發面積比可做到一比三或一比四，一可以使單位面積的換熱能力比使用壁排效率更高更節能，二它有一定的蓄冷效果，壓縮機工作時的頻繁啟動率降低，節省一定的電能消耗。

  • 重量輕：安裝方便：鋁排的重量與蒸發器面積比，是Ф38鋼管六分之一左右，安裝方便能節省大量結構投資，同時節省了生產結構部分的能源消耗;

  • 制冷劑用量少：鋁排使用的翼片管是外翼片內螺紋結構，制冷劑的充注量會大大減少，能節省制冷劑費用，同時節省了制冷劑生產時的能源消耗。

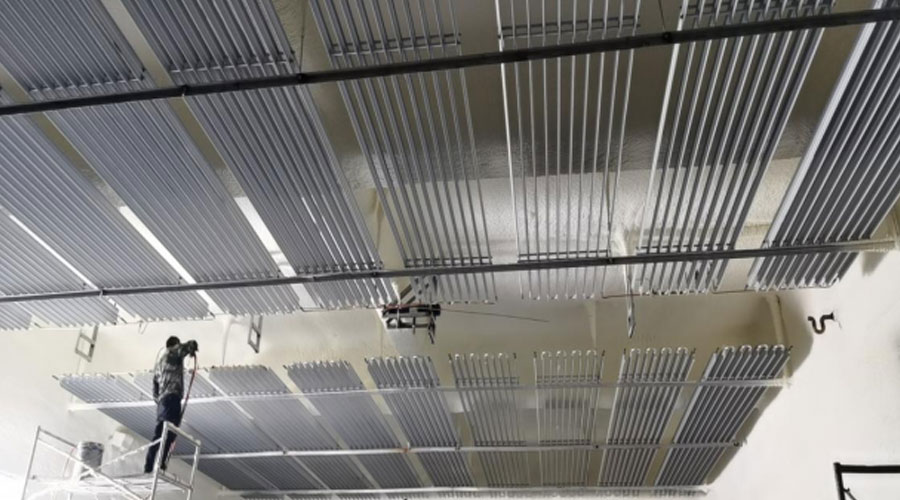

冷藏庫鋁排管

4、庫體設計

保鮮庫庫體主要由庫體圍護結構、保溫庫體、冷庫保溫門以及保溫地面構成。庫體要求具有良好的隔熱性，減少外界熱量對庫內溫度的影響，從而提高貯藏質量，降低貯藏成本。

4.1 保溫材料的選用

冷藏、冷凍庫體保溫選用厚度δ=100mm聚氨酯冷庫板，聚氨酯保溫材料設計容重 40±2kg/m3，導熱系數≤0.024W/m.k，尺寸穩定性≤3（70～-30℃，48h）%，抗壓強度≥160Ka，吸水率≤4（v/v）%，防火等級B2。。

4.2 冷庫門

冷庫門的確定，冷庫門尺寸700mm×1700mm平移門。厚度采用δ=100mm 聚氨酯彩鋼夾心冷庫板制作，聚氨酯容重 40±2kg/m3，防火等級B2， 氯丁橡膠氣密封條，耐低溫及高溫。

門框：采用鋁合金型材，并有塑料冷橋，使門體內表面的冷源不易跑至門全外部。并且鑲嵌式預埋鋼板的設計，使得門體在保證堅固的前提下更加輕便可靠。面板采用不銹鋼板，整體聚氨脂發泡。整個門體美觀大方，結構簡單。

軌道：選用高強度鋁合金中型軌道，上導尼龍輪在軌道內行走平穩，采用獨特的“浮開沉閉式” 結構，關閉時門體密封條與門框壓緊，保證密封性，開啟時門體自行上升，密封條離開門框，減少密封條磨損，延長使用壽命。并且利用根據杠桿原理設計的啟門器，使門體在開啟時十分輕便。

門樘框：高強度全鋁合金門框，并有冷橋設計，可放電熱絲。門框整體美觀耐用，并設計一槽口，只需將門洞包邊折成角尺料，便可將一邊插入鋁樘槽口內，安裝更加簡單方便。

二、水產冷藏庫貯藏方法

海鮮凍貨

水產品冷庫保鮮周期及溫度要求：

  • 包裝好的冷凍水產品在-15℃~-18℃的冷庫內，存儲周期不超過9個月；

  • 一般魚類冷藏在-18℃中可保持9個月，在-24℃可貯存1年；

  • 金槍魚在-70℃超低溫環境下能長期儲存，保證口味不變和營養價值。
