天水58.5平米肉類冷藏庫設計工程-萬能制冷

來源：  作者：  更新于：2022年10月17日 11時  閱讀：0

天水58.5平米冷藏庫設計工程信息

冷庫尺寸

9*6.5*3

冷庫類型

冷藏庫

冷庫溫度

-18℃

貨物存放類型

肉類

制冷劑

R22

冷凝方式

風冷冷凝器

冷庫門型號

聚氨酯平移門

蒸發方式

冷風機

一、工程設計

1、肉類冷藏庫平面設計圖

2、設計標準

  • 《冷庫設計標準 GB 50072-2021》

  • 《制冷設備安裝工程施工及驗收規范》

  • 《機械設備安裝工程施工及驗收規范》

  • 《工業管道及設備絕熱工程施工及驗收規范》

  • 《工業設備及管道絕熱工程質量檢驗評定標準》

  • 《工業管道施工及驗收規范》

  • 用戶需求

3、制冷設備選擇

3.1 壓縮機的選擇

制冷系統依照經濟、適用，便于后續維護保養的原則選擇。本制冷系統采用單機單控方案，制冷設備分別對應單間冷庫。制冷劑采用二氟一氯甲烷（氟利昂 R22），具有無毒、無味、不燃的優點。

據計算冷庫的壓縮機選擇低溫艾默生渦旋式壓縮機。整套冷庫采用低溫谷輪壓縮機型號為ZFI36。

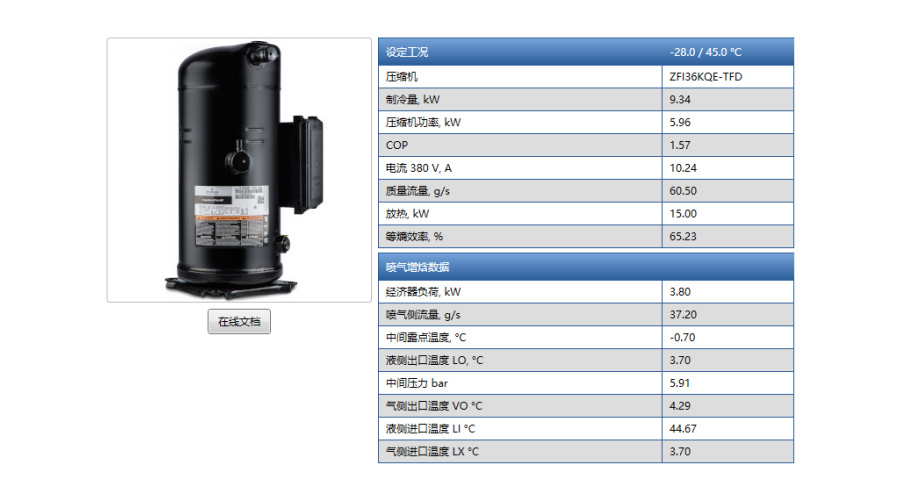

ZFI36壓縮機

1、全年保持高能效

? 秉承谷輪特有的柔性渦旋設計, 依靠離心力使渦旋盤互相嚙合, 在保證高效運行的同時降低了氣體泄漏

? ZFI系列壓縮機可以在低至4.4°C冷凝溫度下運行, 提供高的季節能效比

? 壓縮機上自帶動態排氣閥可根據要求調整壓縮機排氣壓力, 防止壓縮機內氣體的再壓縮, 在高壓比的情況下可觀的提高能效

? 噴氣增焓技術使ZFI壓縮機在低溫應用時能效比高于單級壓縮機,具有卓越性能

2、結構緊湊

? 谷輪渦旋壓縮機體積小, 可使機組設計緊湊

? 單臺壓縮機冷量增大, 使制冷系統重量減輕, 體積縮小

3、穩定可靠

? 谷輪柔性渦旋設計提高壓縮機承受液擊能力, 使液體和固體雜質直接通過而不引起損壞

? 體積小, 重量輕, 便于維護及維修, 易于設計

? 使用無氯制冷劑同樣達到佳運行效果

? 谷輪渦旋壓縮機設計具有與生俱來的可靠性優勢: 相對于活塞式壓縮機減少70%的運動部件，軸向和徑向柔性提供更高的液體容忍能力 全封閉設計減少泄漏的可能性

? 重新設計的吸氣流道降低油循環率, 增強電機冷卻能力

4、壓縮機保護

? ZFI系列壓縮機都帶有內置電機保護以防止缺相或制冷劑充注不足造成的電機過熱

? ZFI系列可選配艾默生EVI噴氣增焓附件以控制噴氣增焓回路,同時確保壓縮機處在安全的排氣溫度下運行

5、平穩運行

? 連續的壓縮過程使壓縮機運行平穩; 相對于活塞壓縮振動更小。

6、實現無可匹敵的能效比: 5%-20% 提高

? 優化設計的電機, 渦旋盤以及軸承使全年能耗達到小

? 加工精密的渦旋盤提供高的等熵效率, 且隨時間磨合實現更高的性能

? 新的閥門技術可以根據運行環境調節渦旋的壓縮比, 顯著提高低環境溫度下的性能

? 在低溫工況下,使用噴氣增焓技術可以提高平均50%的系統制冷能力以及20%的能效比。

4、庫體設計

4.1保溫材料

冷庫五面選用厚度δ=100mm聚氨酯冷庫板設計，導熱系數≤0.024W/m.k，尺寸穩定性≤3（70～-30℃，48h）%，抗壓強度≥160Ka，吸水率≤4（v/v）%，防火等級B2。

4.2 冷庫門

冷庫門的確定，冷庫門尺寸1200mm×2100mm聚氨酯平移門和700*1700半埋門，采用厚度δ=100mm 聚氨酯彩鋼夾心冷庫板制作，聚氨酯容重 40±2kg/m3，防火等級B2， 氯丁橡膠氣密封條，耐低溫及高溫。

門內配有安全鎖扣自解除裝置，安全鎖桿在庫內可自由脫開，以防操作人員被誤鎖在庫內。
