甘肅張掖1200平米蔬菜預冷庫設計案例-萬能制冷

來源：作者：更新于：2023年03月24日 01時閱讀：0

一、甘肅張掖1200平米蔬菜預冷庫設計建造方案基礎信息

甘肅張掖1200平米蔬菜預冷庫基本信息概括

地址：張掖	冷庫名稱：蔬菜冷庫	冷庫尺寸：20123.8（5間）
冷庫門：1200*2400mm聚氨酯冷庫平移門	制冷劑：R22	蒸發方式：冷風機
冷庫溫度：0-4℃	降溫時間：18h	冷凝方式：風冷式冷凝器
機組型號：艾默生谷輪壓縮機ZB88	維護結構：聚氨酯噴涂	化霜方式：熱氟融霜

二、甘肅張掖1200平米蔬菜預冷庫設計方案詳情

1.甘肅張掖1200平米蔬菜預冷庫設計平面圖

2.甘肅張掖1200平米蔬菜預冷庫設計施工項目

制冷工藝安裝工程；
電氣及自控系統安裝工程；
系統調試交工。

3.甘肅張掖1200平米蔬菜預冷庫設計施工中采用的規范及技術標準

所有設備、材料及施工均符合下列有關規范標準：

《冷庫設計標準 GB 50072-2021》
《制冷設備安裝工程施工及驗收規范》
《機械設備安裝工程施工及驗收規范》
《工業管道及設備絕熱工程施工及驗收規范》
《工業設備及管道絕熱工程質量檢驗評定標準》
《工業管道施工及驗收規范》

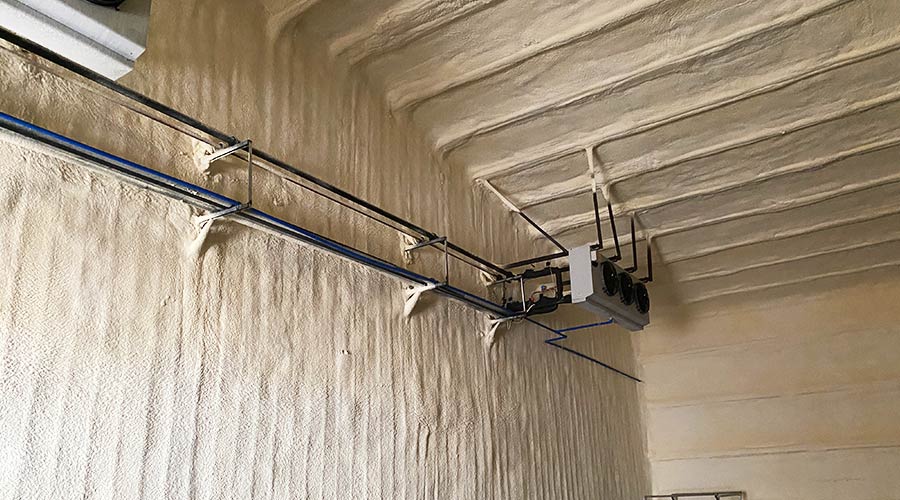

保鮮庫

4.甘肅張掖1200平米蔬菜預冷庫主要設備配置說明

4.1 制冷壓縮機

制冷系統依照經濟、適用，便于后續維護保養的原則選擇。本制冷系統采用單機單控方案，制冷設備分別對應單間冷庫。制冷劑采用二氟一氯甲烷（氟利昂 R22），具有無毒、無味、不燃的優點。

據計算冷庫的制冷壓縮機品牌選用比澤爾壓縮機。

1、壓縮機品牌選用比澤爾制HSK中溫系列3并聯螺桿式壓縮機組

2、機組必須配置油泵、油溫冷卻器、儲液器、油液分離器、機油過濾器

3、機組的運行由PLC自動控制，整套設備電器元件采用知名品牌。

4.2 庫體設計

冷藏保鮮庫庫板選用厚度δ=100mm聚氨酯現場噴涂設計，聚氨酯保溫材料設計容重 36±2kg/m3，導熱系數≤0.024W/m.k，尺寸穩定性≤3（70～-30℃，48h）%，抗壓強度≥160Ka，吸水率≤4（v/v）%，防火等級B2。

地面保溫采用兩層單層厚度δ=50mm 高密度擠塑板（XPS）分錯鋪設，地面保溫層總厚度≥150mm，擠塑板容重27± 2kg/m3。擠塑板優點是：具有較好的保溫隔熱性能，極高的抗壓強度，良好的尺寸穩定性，較低的吸水性。擠塑聚苯乙烯泡沫板性能指標。

冷庫門的確定，冷庫門尺寸1200mm×2400mm 采用厚度δ=100mm 聚氨酯彩鋼夾心冷庫板制作，聚氨酯容重 40±2kg/m3，防火等級B2，氯丁橡膠氣密封條，耐低溫及高溫。

門內配有安全鎖扣自解除裝置，安全鎖桿在庫內可自由脫開，以防操作人員被誤鎖在庫內。

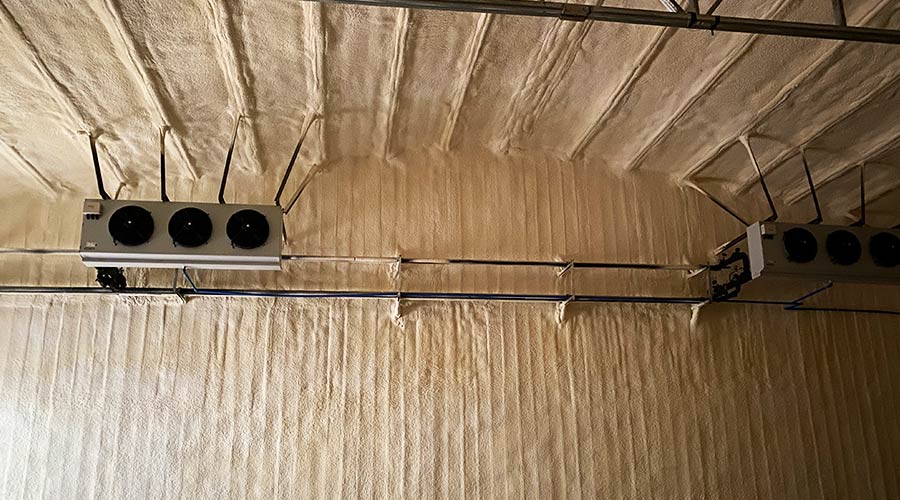

聚氨酯噴涂

4.3 蒸發器融霜

蒸發器的化霜目前分為三種方式，電化霜、水沖霜、熱氟融霜，電化霜是利用冷風機內部的加熱棒進行加熱，運行成本較高，耗電量較大。且需要通過翅片導熱，存在沖霜不完全導致冷風機翅片冰堵。水沖霜投資和運行成本都較低，但冬季水沖霜效率低，同時存在沖霜不完全導致冷風機翅片冰堵。熱氟融霜前期投資成本略高于其他兩種融霜方式，但熱氟融霜本身并無能量消耗，相比電化霜、水沖霜，運行成本大大的巨節約耗電，并且熱氟融霜是直接將熱量導入制冷管內，融霜最均勻、速度最快、維護成本最小，一年內就可收回多投入的成本。本項目采用熱氟融霜系統。

熱氟融霜是利用壓縮機排出的具有較高溫度的過熱制冷劑蒸氣，經過油分離器后，進入蒸發器中，將蒸發器暫時當成冷凝器，利用熱工質冷凝時所放出的熱量，將蒸發器表面的霜層融化。同時蒸發器內原來積存的制冷劑和潤滑油，借助熱工質加壓或者重力排入融霜排液桶或低壓循環桶。熱氣除霜時，冷凝器的負荷減小，冷凝器的運行也可節省部分電能。由此可見，熱工質除霜是冷風機除霜經濟的一種方式。

果蔬保鮮冷庫溫濕度注意事項

入庫前預冷：預冷可以抑制果蔬采收后的呼吸作用及蒸騰作用，同時還能幫助果蔬更好的適應冷庫的低溫環境；
庫溫的控制：果蔬儲藏期間溫度保持穩定，波動值不允許超過±1℃溫度過高易造成果蔬呼吸強度回升，造成后熟。溫度過低易造成果蔬凍害；
果蔬儲藏期間濕度保持穩定：濕度過高易造成果蔬結露變質。濕度過低會導致果蔬失水干癟，失去食用價值；
不同果蔬不能混放：

果蔬冷庫保鮮溫度和果蔬的生理特性相關，熱帶果蔬和暖溫帶、中溫帶、寒帶果蔬不能放在一起儲藏，過大的溫差會導致暖溫帶、中溫帶、寒帶果蔬凍害。
同時溫度偏高還會導致霉菌等病菌生長繁殖加速，導致果蔬感染病菌法發生腐爛、變質情況。
濕度對果蔬儲藏來說是比較重要的，當果蔬在冷庫內混放時庫內的濕度環境無法滿足多種濕度需求；
部分果蔬如：香蕉、柿子、辣椒、獼猴桃等呼吸躍變型果蔬，成熟時會釋放乙烯。乙烯是一種植物激素，具有促進果實成熟的作用。當果蔬混放時，會導致其他果蔬產品加速成熟。
