項目基本信息
冷庫名稱	果蔬保鮮庫	庫溫要求	（0~+5℃）
庫體外形尺寸	52.5m21m7.5m	庫體內徑尺寸	52.320.87.5m
單間庫體尺寸	26.25217.5m	冷庫數量	2
冷庫面積	1103㎡	庫內凈容積	8268.8m3
維護結構	聚氨酯噴涂	冷庫門	聚氨酯冷庫平移門
貨物種類	土豆	日入貨量	65.2T
進貨溫度	25℃	出貨溫度	0℃
降溫時間	24h	機械負荷	226.4KW
末端控制/遠程控制	云平臺物聯網集中控制	化霜方式	熱氟融霜
蒸發方式	冷風機	冷凝方式	蒸發式冷凝器

一、工程設計

1、張掖山丹1103平米土豆保鮮冷庫平面設計圖

2、相關資料及設計方案初定

2.1室外設計參數

夏季：空調室外計算干球濕度30.5℃，室外計算濕球溫度20.2℃
夏季空調日平均：25.8℃
夏季空調日較差：9℃
夏季較熱月平均溫度：22.2
平均風速：2.2m/s

2.2 室內設計參數

室內溫度∶15℃'～35C，相對濕度∶（70%冬季），（85%夏季）?
室內較大相對濕度∶日平均不大于 90%（25℃時）?
地震地面加速度∶水平加速度不超過 0.2G，垂直加速度不超過 0.1G
電力供應; 額定電壓為 380V/220V，電壓波動率∶ ±7%，額定頻率為 50Hz，頻率波動率; ±2%，接地電阻不大于 1 Q。

2.3、設計標準

《冷庫設計標準 GB 50072-2021》
《制冷設備安裝工程施工及驗收規范》
《機械設備安裝工程施工及驗收規范》
《工業管道及設備絕熱工程施工及驗收規范》
《工業設備及管道絕熱工程質量檢驗評定標準》
《工業管道施工及驗收規范》
用戶需求


3、制冷設備選擇

3.1 壓縮機的選擇

制冷系統依照經濟、適用，便于后續維護保養的原則選擇。本制冷系統采用單機單控方案，制冷設備分別對應單間冷庫。制冷劑采用二氟一氯甲烷（氟利昂 R22），具有無毒、無味、不燃的優點。

據計算冷庫的制冷壓縮機品牌選用漢鐘精機螺桿壓縮RC系列。

整套冷庫采用一套漢鐘螺桿雙并聯壓縮機組，保鮮庫壓縮機型號為RC2-410B。

每套機組都包括了壓縮機、油分、儲液器、過濾器、壓力傳感器、壓力控制器等。

機組的運行由庫溫自動控制，整套設備主要電氣元件采用施耐德品牌、PLC采用西門子品牌。

采用螺桿壓縮機多機頭形式，壓縮機內部具有33%、66%、100%能調，根據冷庫負荷自動調節壓縮機啟動數量和能調，對于冷庫大大的降低耗電。

3.2 其他設備選擇

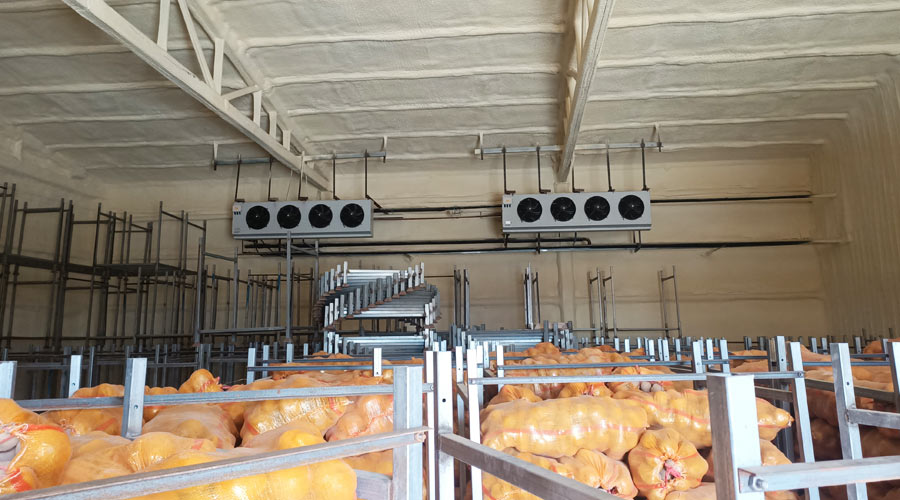

蒸發器選擇風機，冷風機外殼采用優質鋼板，磷化靜電噴涂工藝，耐腐蝕、外形美觀。盤管采用光亮性銅管，錯排式布局設計。利用機械漲管工藝，使銅管與翅片緊密結合，換熱效果更好；蒸發方式選擇熱敷融霜。

熱氟融霜的基本原理是利用壓縮機排出的熱氟利昂蒸氣，對冷風機進行加熱除霜。除霜后的氟利昂液體排入排液桶，再加壓使排液桶內的氟利昂供入供液管參與制冷。除霜時，排液流向和制冷循環時的方向一致。

熱氟融霜優點：

大大降低制冷系統的化霜能耗，尤其是中大型制冷系統；
能量利用效率高；
化霜時間短；
化霜后庫溫上升幅度??；
有利于清除冷風機管壁積油，提高冷風機換熱效率；


4、庫體設計

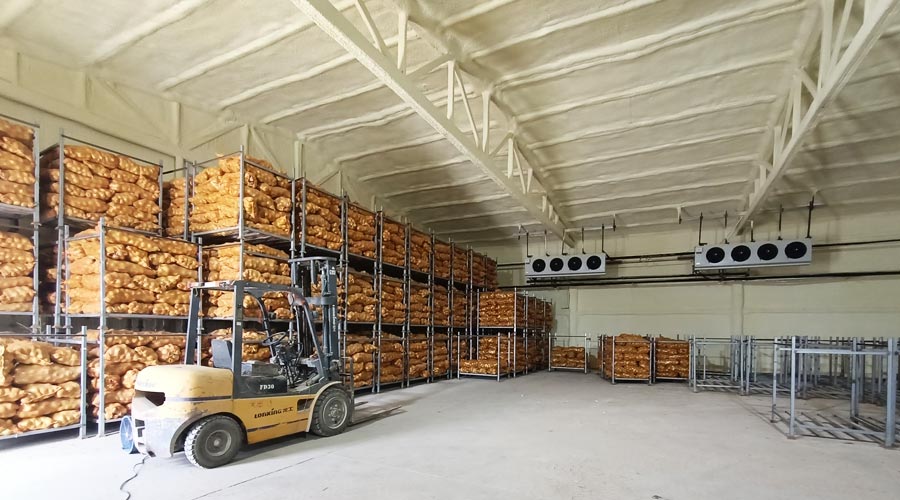

保鮮庫庫體主要由庫體圍護結構、保溫庫體、冷庫保溫門以及保溫地面構成。庫體要求具有良好的隔熱性，減少外界熱量對庫內溫度的影響，從而提高貯藏質量，降低貯藏成本。

4.1 保溫材料的選用

全庫庫板選用厚度δ=100mm聚氨酯現場噴涂設計，中間隔板采用100mm聚氨酯冷庫板。聚氨酯保溫材料設計容重 36±2kg/m3，導熱系數≤0.024W/m.k，尺寸穩定性≤3（70～-30℃，48h）%，抗壓強度≥160Ka，吸水率≤4（v/v）%，防火等級B2。

（1）對于各種形狀的基材，不論是平面、立面還是頂面，不論是圓形、球形還是其他不規則形狀的復雜物體，都可以直接實施噴涂發泡加工，不需昂貴的模具制造費用；

（2）噴涂發泡成型的泡沫保溫層的形狀與基材物體形狀一致；無接縫，絕熱效果好；泡沫層外部有一層致密的保護皮層，能較好地保護內部芯材，同時還容易進行外表面的涂料涂刷和進一步修裝；

（3）生產效率高，尤其適用于大面積、異形物體的絕熱處理，成型速度快，生產效率高。

（4）粘結力:粘結能力強,能在混凝土、磚石、木材、鋼材、瀝青、橡膠等表面粘結牢固;

（5）導熱系數:可達到0.017-0.022W/m.k,低于巖棉、玻璃棉、聚苯板、擠塑板等建筑保溫隔熱材料;

（6）憎水性能:憎水率95%以上;

（7）密封性能:無空腔、無接縫,將建筑外圍護結構完全包裹,有效的阻止了風和潮氣通過縫隙流動進出建筑物,實現完全密封;

（8）尺寸穩定:尺寸穩定性小于1%,具有一定的彈性變形能力,延伸率大于5%;

（9）性能恒定:聚氨酯是惰性材料,與酸和堿都不發生反應,且不是蟲類以及嚙齒類動物的食物源,可保持材料性質及保溫性能恒定;

（10）抗風性能:抗壓強度>300Kpa,抗拉強度>400Kpa,有很強的抗風揭性,且其發泡可鉆入墻體縫隙,增加其抗剪性能。

4.2 冷庫門

冷庫門的確定，冷庫門尺寸2600mm×2800mm 采用厚度δ=150mm 聚氨酯彩鋼夾心冷庫板制作，聚氨酯容重 40±2kg/m3，防火等級B2，氯丁橡膠氣密封條，耐低溫及高溫。

門框：采用鋁合金型材，并有塑料冷橋，使門體內表面的冷源不易跑至門全外部。并且鑲嵌式預埋鋼板的設計，使得門體在保證堅固的前提下更加輕便可靠。面板采用不銹鋼板，整體聚氨脂發泡。整個門體美觀大方，結構簡單。

軌道：選用高強度鋁合金中型軌道，上導尼龍輪在軌道內行走平穩，采用獨特的“浮開沉閉式” 結構，關閉時門體密封條與門框壓緊，保證密封性，開啟時門體自行上升，密封條離開門框，減少密封條磨損，延長使用壽命。并且利用根據杠桿原理設計的啟門器，使門體在開啟時十分輕便。

門樘框：高強度全鋁合金門框，并有冷橋設計，可放電熱絲。門框整體美觀耐用，并設計一槽口，只需將門洞包邊折成角尺料，便可將一邊插入鋁樘槽口內，安裝更加簡單方便。
