甘肅隴南138平大白菜保鮮庫設計工程信息

冷庫尺寸	304.64.15（分兩間）	冷庫類型	保鮮庫
冷庫溫度	0-5℃	貨物存放類型	大白菜
冷庫門型號	聚氨酯平移門	機組型號	ZB76/ZB48
制冷劑	R22	冷凝方式	風冷冷凝器
化霜方式	熱氟融霜	蒸發方式	冷風機

一、工程設計

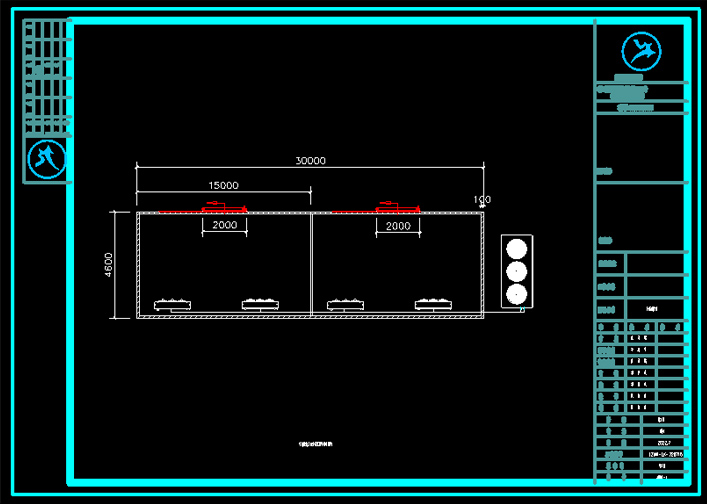

1、138平大白菜保鮮庫平面設計圖


2、設計標準

《冷庫設計標準 GB 50072-2021》
《制冷設備安裝工程施工及驗收規范》
《機械設備安裝工程施工及驗收規范》
《工業管道及設備絕熱工程施工及驗收規范》
《工業設備及管道絕熱工程質量檢驗評定標準》
《工業管道施工及驗收規范》
用戶需求

3、制冷設備選擇

3.1 壓縮機的選擇

制冷系統依照經濟、適用，便于后續維護保養的原則選擇。本制冷系統采用單機單控方案，制冷設備分別對應單間冷庫。制冷劑采用二氟一氯甲烷（氟利昂 R22），具有無毒、無味、不燃的優點。

據計算冷庫的制冷壓縮機品牌選用艾默生渦旋式壓縮機。整套冷庫采用谷輪壓縮機型號為ZB76/ZB48.

3.2 其他設備選擇

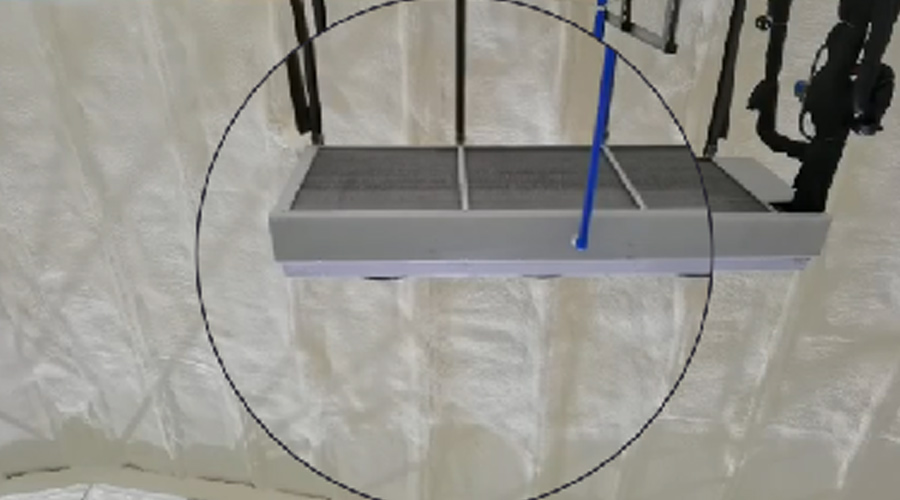

蒸發器選擇DD140和DD100冷風機，冷風機外殼采用優質鋼板，磷化靜電噴涂工藝，耐腐蝕、外形美觀。盤管采用光亮性銅管，錯排式布局設計。利用機械漲管工藝，使銅管與翅片緊密結合，換熱效果更好；

蒸發器除霜方式采用熱氟融霜，熱氟融霜是利用壓縮機排出的具有較高溫度的過熱制冷劑蒸氣，經過油分離器后，進入蒸發器中，將蒸發器暫時當成冷凝器，利用熱工質冷凝時所放出的熱量，將蒸發器表面的霜層融化。同時蒸發器內原來積存的制冷劑和潤滑油，借助熱工質加壓或者重力排入融霜排液桶或低壓循環桶。熱氣除霜時，冷凝器的負荷減小，冷凝器的運行也可節省部分電能。

熱氟融霜化霜過程

熱氟融霜優點：

大大降低制冷系統的化霜能耗，尤其是中大型制冷系統；
能量利用效率高；
化霜時間短；
化霜后庫溫上升幅度??；
有利于清除冷風機管壁積油，提高冷風機換熱效率；

4、庫體設計

保鮮庫庫體主要由庫體圍護結構、保溫庫體、冷庫保溫門以及保溫地面構成。庫體要求具有良好的隔熱性，減少外界熱量對庫內溫度的影響，從而提高貯藏質量，降低貯藏成本。

4.1 保溫材料的選用

冷庫五面選用厚度δ=100mm聚氨酯冷庫板，導熱系數≤0.024W/m.k，尺寸穩定性≤3（70～-30℃，48h）%，抗壓強度≥160Ka，吸水率≤4（v/v）%，防火等級B2。

4.2 冷庫門

冷庫門尺寸1200*2100mm聚氨酯平移門，采用厚度δ=100mm 聚氨酯彩鋼夾心冷庫板制作，聚氨酯容重 40±2kg/m3，防火等級B2，氯丁橡膠氣密封條，耐低溫及高溫。

門內配有安全鎖扣自解除裝置，安全鎖桿在庫內可自由脫開，以防操作人員被誤鎖在庫內。

門框：采用鋁合金型材，并有塑料冷橋，使門體內表面的冷源不易跑至門全外部。并且鑲嵌式預埋鋼板的設計，使得門體在保證堅固的前提下更加輕便可靠。面板采用不銹鋼板，整體聚氨脂發泡。整個門體美觀大方，結構簡單。

軌道：選用高強度鋁合金中型軌道，上導尼龍輪在軌道內行走平穩，采用獨特的“浮開沉閉式” 結構，關閉時門體密封條與門框壓緊，保證密封性，開啟時門體自行上升，密封條離開門框，減少密封條磨損，延長使用壽命。并且利用根據杠桿原理設計的啟門器，使門體在開啟時十分輕便。

門樘框：高強度全鋁合金門框，并有冷橋設計，可放電熱絲。門框整體美觀耐用，并設計一槽口，只需將門洞包邊折成角尺料，便可將一邊插入鋁樘槽口內，安裝更加簡單方便。
