一、甘肅張掖山丹1000平米蔬菜預冷低溫冷庫設計建造方案基礎信息

甘肅張掖山丹1000平米蔬菜預冷低溫冷庫基本信息概括

地址：張掖山丹	冷庫名稱：蔬菜預冷庫（低溫庫）	冷庫尺寸：2016.676（1間） 2011.116（3間）

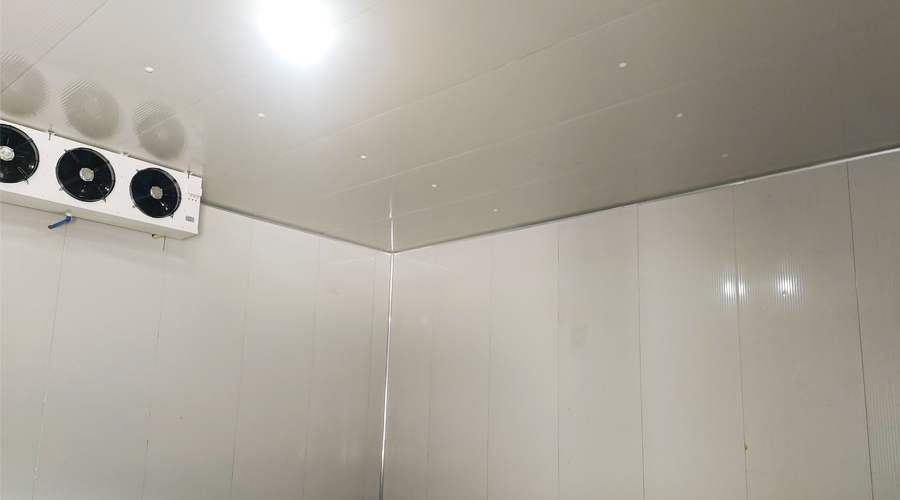

冷庫門：2600*2800mm聚氨酯冷庫平移門	制冷劑：R22	蒸發方式：冷風機
冷庫溫度：0-4℃	降溫時間：18h	冷凝方式：蒸發式冷凝器
機組型號：漢鐘螺桿壓縮機	維護結構：聚氨酯冷庫板	化霜方式：熱氟融霜

二、甘肅張掖山丹1000平米蔬菜預冷低溫冷庫設計方案詳情

1.甘肅張掖山丹1000平米蔬菜預冷低溫冷庫設計平面圖

2.甘肅張掖山丹1000平米蔬菜預冷低溫冷庫設計施工項目

制冷工藝安裝工程；
電氣及自控系統安裝工程；
系統調試交工。

3.甘肅張掖山丹1000平米蔬菜預冷低溫冷庫設計施工中采用的規范及技術標準

所有設備、材料及施工均符合下列有關規范標準：

《冷庫設計標準 GB 50072-2021》
《制冷設備安裝工程施工及驗收規范》
《機械設備安裝工程施工及驗收規范》
《工業管道及設備絕熱工程施工及驗收規范》
《工業設備及管道絕熱工程質量檢驗評定標準》
《工業管道施工及驗收規范》


4.甘肅張掖山丹1000平米蔬菜預冷低溫冷庫主要設備配置說明

4.1 制冷壓縮機

制冷系統依照經濟、適用，便于后續維護保養的原則選擇。本制冷系統采用單機單控方案，制冷設備分別對應單間冷庫。制冷劑采用二氟一氯甲烷（氟利昂 R22），具有無毒、無味、不燃的優點。

1. 制冷壓縮機品牌選用臺灣漢鐘精機螺桿壓縮機RC2系列。

2. 整套冷庫采用一套2并聯壓縮機組，預冷庫壓縮機型號為RC2-260B。低溫庫壓縮機型號為L(zhǎng)B-140B

3. 每套機組都包括了壓縮機、油分、儲液器、過濾器、壓力傳感器、壓力控制器等。

4. 機組的運行由庫溫自動控制，整套設備主要電氣元件采用施耐德品牌、PLC采用西門子品牌。

5. 采用螺桿壓縮機多機頭形式，壓縮機內部具有33%、66%、100%能調，根據冷庫負荷自動調節壓縮機啟動數量和能調，對于冷庫大大的降低耗電。

4.2 庫體設計

預冷庫庫板選用厚度δ=100mm聚氨酯現場發泡設計。聚氨酯保溫材料設計容重 40±2kg/m3，導熱系數≤0.024W/m.k，尺寸穩定性≤3（70～-30℃，48h）%，抗壓強度≥160Ka，吸水率≤4（v/v）%，防火等級B2。

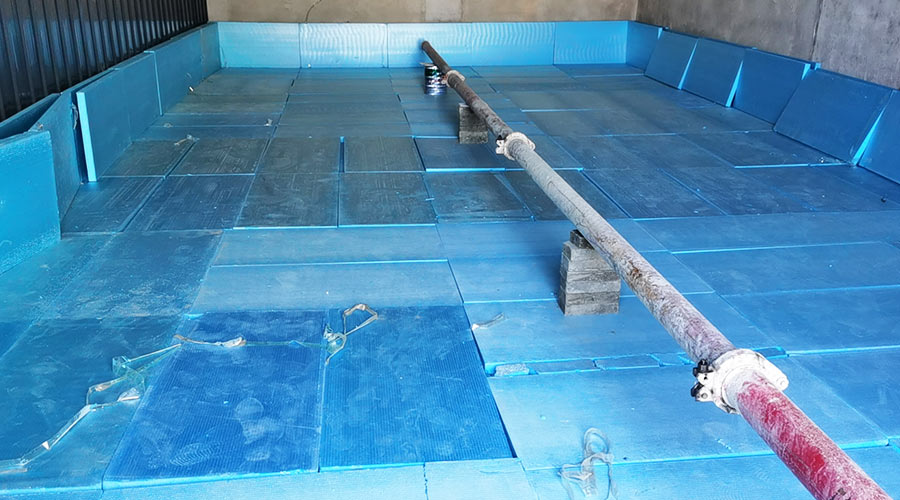

地面保溫采用三層單層厚度δ=50mm 高密度擠塑板（XPS）分錯鋪設，地面保溫層總厚度≥150mm，擠塑板容重27± 2kg/m3。擠塑板優點是：具有較好的保溫隔熱性能，極高的抗壓強度，良好的尺寸穩定性，較低的吸水性。擠塑聚苯乙烯泡沫板性能指標。


構造層次如下：

δ=100mm 厚C30號混凝土鋪150mm×150mm×Φ6 鋼筋網片承重地面，進出叉車等機械。不進叉車可不鋪設鋼筋網片。（該步驟由業主負責）。

δ=20mm 水泥砂漿保護層（該步驟由業主負責）。

δ≥0.2mm，PE 薄膜防水層；

δ=150mm 聚苯乙烯擠塑板（XPS）保溫層（單層厚度 50mm，三層錯茬鋪設）；

δ=0.2mmPE 薄膜防水、防潮材料；

δ=20mm 水泥砂漿找平保護層（該步驟由業主負責）。

δ=300mm 厘米厚 3:7 灰土分兩層夯實，夯實系數≥0.97（該步驟由業主負責）

素土夯實，夯實系數≥0.93（該步驟由業主負責）。

冷庫門的確定，冷庫門尺寸2600mm×2800mm 采用厚度δ=100mm 聚氨酯彩鋼夾心冷庫板制作，聚氨酯容重 40±2kg/m3，防火等級B2，氯丁橡膠氣密封條，耐低溫及高溫。

門內配有安全鎖扣自解除裝置，安全鎖桿在庫內可自由脫開，以防操作人員被誤鎖在庫內。

門框：采用鋁合金型材，并有塑料冷橋，使門體內表面的冷源不易跑至門全外部。并且鑲嵌式預埋鋼板的設計，使得門體在保證堅固的前提下更加輕便可靠。面板采用不銹鋼板，整體聚氨脂發泡。整個門體美觀大方，結構簡單。

軌道：選用高強度鋁合金中型軌道，上導尼龍輪在軌道內行走平穩，采用獨特的“浮開沉閉式” 結構，關閉時門體密封條與門框壓緊，保證密封性，開啟時門體自行上升，密封條離開門框，減少密封條磨損，延長使用壽命。并且利用根據杠桿原理設計的啟門器，使門體在開啟時十分輕便。

門樘框：高強度全鋁合金門框，并有冷橋設計，可放電熱絲。門框整體美觀耐用，并設計一槽口，只需將門洞包邊折成角尺料，便可將一邊插入鋁樘槽口內，安裝更加簡單方便。

4.3 電氣系統節能設計

冷庫電器控制系統通常采用PLC或微電腦模塊進行控制。本項目采用PLC自動控制系統、遠程控制系統進行控制。通過對預先編寫好的程序，對制冷系統全面控制，根據負荷情況，控制壓縮機的能調和起閉數量，避免大馬拉小車的情況出現，浪費能耗；

程序可根據負荷機組自動能量調節，壓縮機逐臺加載，高效節能。在互聯網云平臺的支持下，我們可使用遠程監控系統對冷庫進行精準控制，冷庫數據實時傳輸?shù)较嚓P(guān)人員手機上。
