甘肅張掖山丹2000平米預冷庫設計工程-萬能制冷

來源：作者：更新于：2023年03月20日 11時 閱讀：0

一、甘肅張掖山丹2000平米預冷庫設計建造方案基礎信息

甘肅張掖山丹2000平米預冷庫基本信息概括

地址：張掖山丹	冷庫名稱：蔬菜預冷庫	冷庫尺寸：2012.57（共8間）
冷庫門：2600*2800mm聚氨酯冷庫平移門	制冷劑：R22	蒸發方式：冷風機
冷庫溫度：0-5℃	降溫時間：18h	冷凝方式：蒸發式冷凝器
機組型號：漢鐘RC-180B	維護結構：聚氨酯冷庫板	化霜方式：熱氟融霜

二、甘肅張掖山丹2000平米預冷庫設計方案詳情

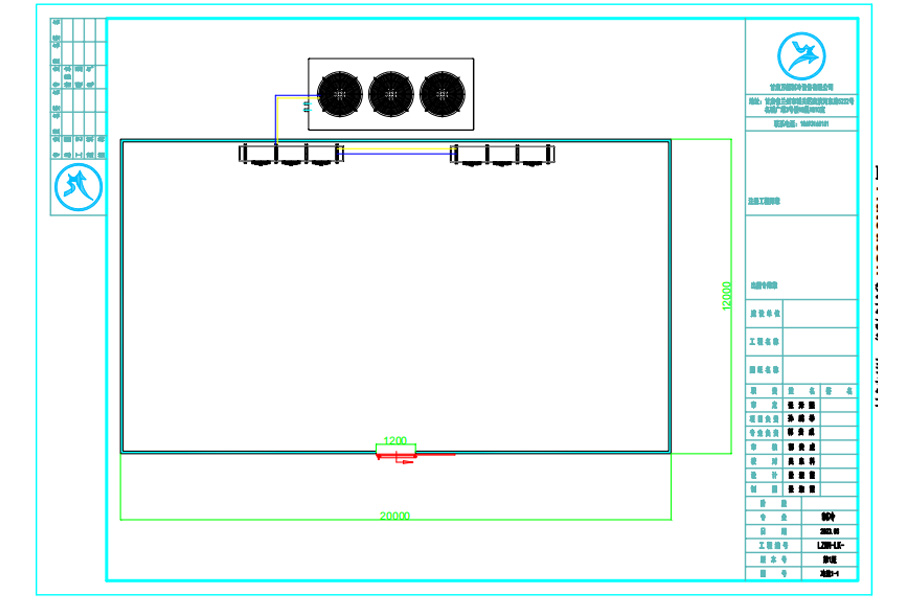

1.甘肅張掖山丹2000平米預冷庫設計平面圖

甘肅張掖山丹2000平米預冷庫設計平面圖

2.甘肅張掖山丹2000平米預冷庫設計施工項目

制冷工藝安裝工程；
電氣及自控系統安裝工程；
系統調試交工。

3.甘肅張掖山丹2000平米預冷庫設計施工中采用的規范及技術標準

所有設備、材料及施工均符合下列有關規范標準：

《冷庫設計標準 GB 50072-2021》
《制冷設備安裝工程施工及驗收規范》
《機械設備安裝工程施工及驗收規范》
《工業管道及設備絕熱工程施工及驗收規范》
《工業設備及管道絕熱工程質量檢驗評定標準》
《工業管道施工及驗收規范》

4.甘肅張掖山丹2000平米預冷庫主要設備配置說明

4.1 制冷壓縮機

制冷系統依照經濟、適用，便于后續維護保養的原則選擇。本制冷系統采用單機單控方案，制冷設備分別對應單間冷庫。制冷劑采用二氟一氯甲烷（氟利昂 R22），具有無毒、無味、不燃的優點。

據計算冷庫的制冷壓縮機品牌選用漢鐘壓縮機。

1. 制冷壓縮機品牌選用漢鐘RC系列。

2. 整套冷庫采用一套艾默生谷輪壓縮機組，保鮮庫壓縮機型號為RC2-180B。

3. 每套機組都包括了壓縮機、油分、儲液器、過濾器、壓力傳感器、壓力控制器等。

4. 機組的運行由庫溫自動控制，整套設備主要電氣元件采用施耐德品牌、PLC采用西門子品牌。

5. 采用渦旋壓縮機多機頭形式，壓縮機內部具有33%、66%、100%能調，根據冷庫負荷自動調節壓縮機啟動數量和能調，對于冷庫大大的降低耗電。

4.2 庫體設計

冷藏庫庫板選用厚度δ=100mm聚氨酯冷庫板設計，聚氨酯保溫材料設計容重 40±2kg/m3，導熱系數≤0.024W/m.k，尺寸穩定性≤3（70～-30℃，48h）%，抗壓強度≥160Ka，吸水率≤4（v/v）%，防火等級B2。

冷庫門的確定，冷庫門尺寸2600mm×2800mm 采用厚度δ=100mm 聚氨酯彩鋼夾心冷庫板制作，聚氨酯容重 40±2kg/m3，防火等級B2，氯丁橡膠氣密封條，耐低溫及高溫。

門內配有安全鎖扣自解除裝置，安全鎖桿在庫內可自由脫開，以防操作人員被誤鎖在庫內。

4.3 熱氟融霜系統

熱氟融霜是利用壓縮機排出的具有較高溫度的過熱制冷劑蒸氣，經過油分離器后，進入蒸發器中，將蒸發器暫時當成冷凝器，利用熱工質冷凝時所放出的熱量，將蒸發器表面的霜層融化。同時蒸發器內原來積存的制冷劑和潤滑油，借助熱工質加壓或者重力排入融霜排液桶或低壓循環桶。熱氣除霜時，冷凝器的負荷減小，冷凝器的運行也可節省部分電能。由此可見，熱工質除霜是冷風機除霜經濟的一種方式。

熱氟融霜

大大降低制冷系統的化霜能耗，尤其是中大型制冷系統；
能量利用效率高；
化霜時間短；
化霜后庫溫上升幅度小；
有利于清除冷風機管壁積油，提高冷風機換熱效率；

4.4 電氣系統節能設計

冷庫電器控制系統通常采用PLC或微電腦模塊進行控制。本項目采用PLC自動控制系統、遠程控制系統進行控制。通過對預先編寫好的程序，對制冷系統全面控制，根據負荷情況，控制壓縮機的能調和起閉數量，避免大馬拉小車的情況出現，浪費能耗；

果蔬保鮮庫介紹

1. 果蔬保鮮庫貯藏優勢

果蔬保鮮庫可以抑制微生物和酶的活性，延長蘋果長期儲。果蔬的保鮮溫度范圍為0℃～15℃，保鮮貯藏可以降低病源菌的發生率和果實的腐爛率，還可以減緩果品的呼吸代謝過程，從而達到阻止衰敗，延長貯藏期的目的。

在常溫狀態下果蔬呼吸作用和蒸騰作用旺盛，而且會釋放乙烯（一種催熟的氣體）。易造成果蔬出現脫水、變質及營養成分的大幅流失，如果儲藏環境的衛生條件不好，易受到霉菌等微生物的影響，降發生霉變。

冷庫儲藏果蔬的好處在于：適宜的低溫和濕度環境可以抑制蘋果的呼吸作用和蒸騰作用。根據萬能制冷蘋果冷庫建造經驗：入庫前的蘋果和出庫后的品質、色澤、風味沒有明顯的差別。因此冷庫儲藏蘋果是一種科學的保鮮技術。

2. 常見果蔬儲藏溫、濕度

蘋果∶保鮮溫度為-1℃～+1℃，濕度為85%～90%，貯藏期為2-70天;?
梨∶保鮮溫度為-1℃～+1.5℃，濕度為85%～90%，貯藏期為1-6天;?
西瓜∶保鮮溫度為2℃～4℃，濕度為75%～85%，貯藏期為7-10天;
櫻桃∶保鮮溫度為0.5℃～1℃，濕度為80%左右，貯藏期為7-21天;
椰子∶保鮮溫度為-4.5℃~-3℃，濕度為75%左右，貯藏期為8-12天;
葡萄∶保鮮溫度為-1℃～3℃，濕度為85%～90%，貯藏期為1-4天;
草莓∶保鮮溫度為-0.5℃～1.5℃，濕度為75%～85%，貯藏期為7-10天;
橘子∶保鮮溫度為0℃～1℃，濕度為80%～90%，貯期為50-70天;?
菠蘿∶保鮮溫度為4℃～12℃，濕度為85%～90%，貯藏期為14-20天。
小白菜：冷庫貯藏適宜溫度為0~1℃,相對濕度控制在85%-90%,小白萊放在這樣的冷庫環境中貯藏，保鮮期可達1個月左右；
大白菜：冷庫貯藏適宜溫度為-1~0.5°℃,相對濕度控制在90%-95%,大白菜放在這樣的冷庫環境中貯藏，保鮮期可達1個月左右；
土豆：土豆喜低溫，但低于0°C易凍壞，而高于5°℃時又易發芽，所以佳貯藏溫度在1-3℃為宜，相對濕度控制在85%-90%。土豆放在這樣的冷庫環境中貯藏，保鮮期可達1年左右；
青椒：冷庫貯藏適宜溫度為8°℃~12℃,相對濕度控制在85%-95%,青椒放在這樣的冷庫環境中貯藏，保鮮期可達2個月左右；
花菜：冷庫貯藏適宜溫度為0°℃~1℃,相對濕廢控制在85%-90%,花菜放在這樣的冷庫環境中貯藏，保鮮期可達45天左石；
西蘭花：冷庫貯藏適宜溫度為-0.2~0.5℃,相對濕控制在90%-95%,西蘭花放在這樣的冷庫環境中貯藏，保鮮期可達3個月左右；
香菜：冷庫貯藏適宜溫度為-1.5~0°℃,相對濕度控制在90%-95%,香菜放在這樣的冷庫環境中貯藏，保鮮期可達4個月左右；
洋蔥：冷庫貯藏適宜溫度為-1°C~0°C,相對濕度控制在80%,洋蔥放在這樣的冷庫環境中貯藏，保鮮期可達3個月左右；
芹菜：冷庫貯藏適宜溫度為-°C~0°℃,相對濕度控制在90‰%-95%,芹菜放在這樣的冷庫環境中貯藏，保鮮期可達3個月左右；
黃瓜：冷庫貯藏適宜溫度為7℃~10℃,相對濕廄控制在75%-80%,黃瓜放在這樣的冷庫環境中貯藏，保鮮期可達45天左右；
