900平米甘肅天水蘋果保鮮冷庫設計方案-萬能制冷

來源：作者：更新于：2023年02月17日 03時閱讀：0

一、900平米甘肅天水蘋果保鮮冷庫設計建造方案基礎信息

1. 冷庫基本信息概括

1. 冷庫規格：長：30m、寬：30m、高：6m（均為外徑尺寸、以下均是）。面積：900㎡體積：5400m3

2. 庫體保溫材料：聚氨酯噴涂100mm。

3.冷庫間數：3間

4.冷庫設計溫度：-5-5℃

5. 冷庫門規格：聚氨酯平移門 2100*2600

6. 制冷機組：RC-260DM

7. 蒸發器：鋁排管

8. 化霜方式：水沖霜

9. 每日入庫量：20.3T

10. 冷加工時間：24h

二、900平米甘肅天水蘋果保鮮冷庫設計方案詳情

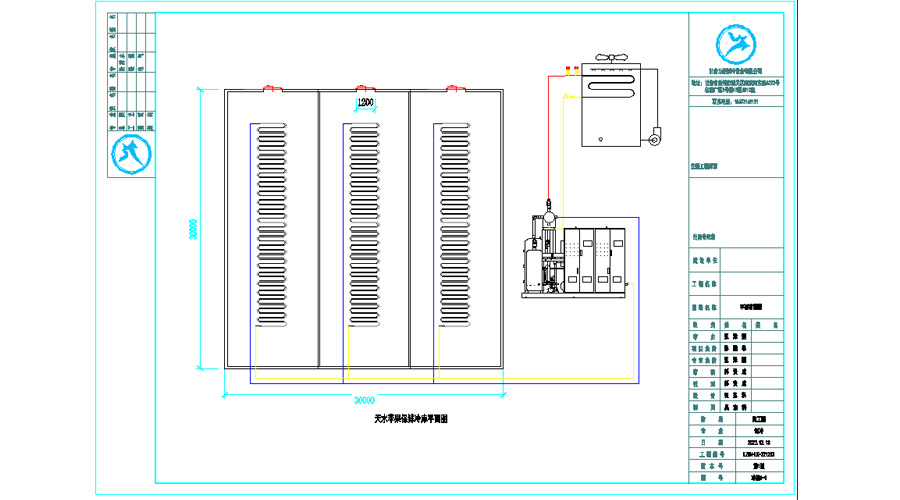

1.900平米甘肅天水蘋果保鮮冷庫設計平面圖

900平米甘肅天水蘋果保鮮冷庫設計平面圖

2.900平米甘肅天水蘋果保鮮冷庫設計施工項目

制冷工藝安裝工程；
電氣及自控系統安裝工程；
系統調試交工。

3.900平米甘肅天水蘋果保鮮冷庫施工中采用的規范及技術標準

所有設備、材料及施工均符合下列有關規范標準：

《冷庫設計標準 GB 50072-2021》
《制冷設備安裝工程施工及驗收規范》
《機械設備安裝工程施工及驗收規范》
《工業管道及設備絕熱工程施工及驗收規范》
《工業設備及管道絕熱工程質量檢驗評定標準》
《工業管道施工及驗收規范》

4.900平米甘肅天水蘋果保鮮冷庫主要設備配置說明

4.1 制冷壓縮機

制冷系統依照經濟、適用，便于后續維護保養的原則選擇。本制冷系統采用單機單控方案，制冷設備分別對應單間冷庫。制冷劑采用二氟一氯甲烷（氟利昂 R22），具有無毒、無味、不燃的優點。

據計算冷庫的制冷壓縮機品牌選用漢鐘螺桿壓縮機。

1. 制冷壓縮機品牌選用漢鐘精機螺桿壓縮RC系列。

2. 整套冷庫采用一套漢鐘螺桿壓縮機RC-260DM.

3. 每套機組都包括了壓縮機、油分、儲液器、過濾器、壓力傳感器、壓力控制器等。

4. 機組的運行由庫溫自動控制，整套設備主要電氣元件采用施耐德品牌、PLC采用西門子品牌。

5. 采用螺桿壓縮機多機頭形式，壓縮機內部具有33%、66%、100%能調，根據冷庫負荷自動調節壓縮機啟動數量和能調，對于冷庫大大的降低耗電。

4.2 庫體設計

庫體保鮮材料選擇厚度為100mm的聚氨酯噴涂，噴涂具有良好的保溫性能和防潮防水性能；

地面保溫層總厚度≥150mm，擠塑板容重27± 2kg/m3。

冷庫門的確定，冷庫門尺寸1800mm×2400mm聚氨酯半埋門，采用厚度δ=150mm 聚氨酯彩鋼夾心冷庫板制作，聚氨酯容重 40±2kg/m3，防火等級B2，氯丁橡膠氣密封條，耐低溫及高溫。門內配有安全鎖扣自解除裝置，安全鎖桿在庫內可自由脫開，以防操作人員被誤鎖在庫內。

4.3蒸發器

冷藏庫鋁排管

蒸發器選擇鋁排管，鋁排管主要用于10℃至-45℃冷庫的制冷系統中，是各類食品冷凍、冷藏庫理想的蒸發器。鋁排管具有以下特點：

導熱能力好：鋁合金具有優良的導熱能力，制冷劑的蒸發溫度和鋁排外表面溫差會減小，蒸發溫度會增高，壓縮機的能效比增加，能耗減少。
結構特殊：鋁合金翼片管的翼片與鋁管平行，形成片狀形狀，成型的鋁排將片狀翼片管平行固定，組成了若干個平行通道，制冷系統工作時冷空氣在通道內形成煙道效應，被加速下沉，對流加快，所以降溫速度快，達到設定溫度時壓縮機停止運轉，節省大量電能;
設置好，效率高：鋁排的投影面積和蒸發面積比可做到一比三或一比四，一可以使單位面積的換熱能力比使用壁排效率更高更節能，二它有一定的蓄冷效果，壓縮機工作時的頻繁啟動率降低，節省一定的電能消耗。
重量輕：安裝方便：鋁排的重量與蒸發器面積比，是Ф38鋼管六分之一左右，安裝方便能節省大量結構投資，同時節省了生產結構部分的能源消耗;
制冷劑用量少：鋁排使用的翼片管是外翼片內螺紋結構，制冷劑的充注量會大大減少，能節省制冷劑費用，同時節省了制冷劑生產時的能源消耗。

4.4 冷凝方式

冷凝方式選擇蒸發式冷凝器，蒸發式冷凝器集冷卻塔、冷凝器、循環水池、循環水泵和水管于一體，減少了冷卻塔、循環水泵、水管等設備，降低了冷卻塔/冷凝器系統中單個部件的處理和安裝成本。由于蒸發式冷凝器高效利用蒸發式冷卻換熱方式，可有效降低換熱面積、風扇數量和風機電機功耗。

蒸發式冷凝器

4.5 電氣系統節能設計

冷庫電器控制系統通常采用PLC或微電腦模塊進行控制。本項目采用PLC自動控制系統、遠程控制系統進行控制。通過對預先編寫好的程序，對制冷系統全面控制，根據負荷情況，控制壓縮機的能調和起閉數量，避免大馬拉小車的情況出現，浪費能耗；

程序可根據負荷機組自動能量調節，壓縮機逐臺加載，高效節能。在互聯網云平臺的支持下，我們可使用遠程監控系統對冷庫進行精準控制，冷庫數據實時傳輸?shù)较嚓P(guān)人員手機上。
