一、120平米甘肅蘭州蘋果保鮮冷庫設計建造方案基礎信息

1. 冷庫基本信息概括

1. 冷庫規格：12*10*4.5m；面積：120㎡體積：540m3

2. 庫體保溫材料：保鮮庫庫體為六面體聚氨酯冷庫板。

3. 冷庫門規格：1200*2400mm聚氨酯平移門

4. 制冷機組：比澤爾半封閉壓縮機

5. 散熱器：風冷冷凝器

6. 蒸發器：冷風機

7. 化霜方式：熱氟融霜

8. 每日入庫量：10%

9. 冷加工時間：24h

10.貨物存放種類：蘋果

11.冷庫設計溫度：0-5℃

二、120平米甘肅蘭州蘋果保鮮冷庫設計方案詳情

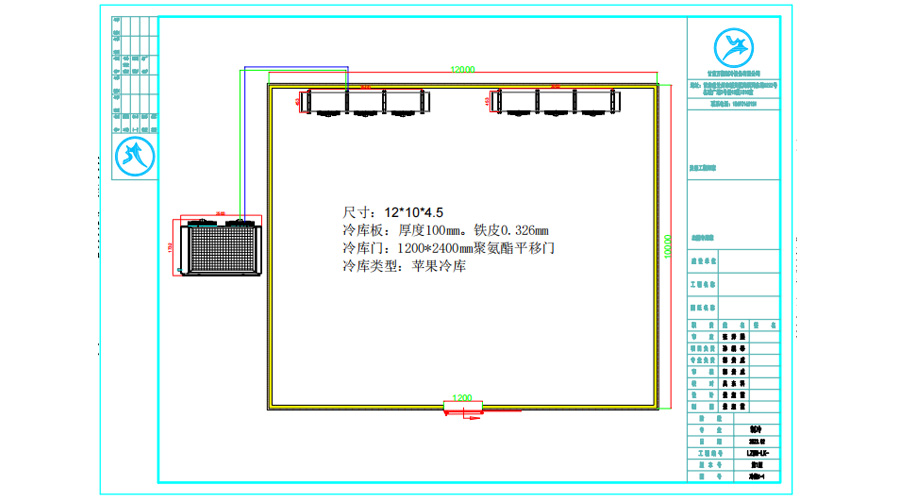

1.120平米甘肅蘭州蘋果保鮮冷庫設計平面圖

120平米甘肅蘭州蘋果保鮮冷庫設計平面圖

2.120平米甘肅蘭州蘋果保鮮冷庫設計施工項目

制冷工藝安裝工程；
電氣及自控系統安裝工程；
系統調試交工。

3.120平米甘肅蘭州蘋果保鮮冷庫設計施工中采用的規范及技術標準

所有設備、材料及施工均符合下列有關規范標準：

《冷庫設計標準 GB 50072-2021》
《制冷設備安裝工程施工及驗收規范》
《機械設備安裝工程施工及驗收規范》
《工業管道及設備絕熱工程施工及驗收規范》
《工業設備及管道絕熱工程質量檢驗評定標準》
《工業管道施工及驗收規范》

4.120平米甘肅蘭州蘋果保鮮冷庫主要設備配置說明

4.1 制冷壓縮機

制冷系統依照經濟、適用，便于后續維護保養的原則選擇。本制冷系統采用單機單控方案，制冷設備分別對應單間冷庫。制冷劑采用二氟一氯甲烷（氟利昂 R22），具有無毒、無味、不燃的優點。

據計算冷庫的制冷壓縮機品牌選用比澤爾半封閉壓縮機。

4.2 庫體設計

冷藏保鮮庫庫板選用厚度δ=150mm聚氨酯彩鋼夾心冷庫板作庫體頂板和墻板，彩鋼板厚度δ≥0.5mm，聚氨酯保溫材料設計容重 40±2kg/m3，導熱系數≤0.024W/m.k，尺寸穩定性≤3（70～-30℃，48h）%，抗壓強度≥160Ka，吸水率≤4（v/v）%，防火等級B2。

地面保溫采用兩層單層厚度δ=50mm 高密度擠塑板（XPS）分錯鋪設，地面保溫層總厚度≥150mm，擠塑板容重27± 2kg/m3。

冷庫門類型為平移門結構，冷庫門規格（寬×高）1200m×2400m 采用厚度δ=100mm 聚氨酯彩鋼夾心冷庫板制作，聚氨酯容重 40±2kg/m3，防火等級B2，鋁合金外框，氯丁橡膠氣密封條。

4.3 熱氟融霜系統

熱氟融霜的基本原理是利用壓縮機排出的熱氟利昂蒸氣，對冷風機進行加熱除霜。除霜后的氟利昂液體排入排液桶，再加壓使排液桶內的氟利昂供入供液管參與制冷。除霜時，排液流向和制冷循環時的方向一致。

熱氟融霜

大大降低制冷系統的化霜能耗，尤其是中大型制冷系統；
能量利用效率高；
化霜時間短；
化霜后庫溫上升幅度??；
有利于清除冷風機管壁積油，提高冷風機換熱效率；

4.4 電氣系統節能設計

冷庫電器控制系統通常采用PLC或微電腦模塊進行控制。本項目采用PLC自動控制系統、遠程控制系統進行控制。通過對預先編寫好的程序，對制冷系統全面控制，根據負荷情況，控制壓縮機的能調和起閉數量，避免大馬拉小車的情況出現，浪費能耗；

程序可根據負荷機組自動能量調節，壓縮機逐臺加載，高效節能。在互聯網云平臺的支持下，我們可使用遠程監控系統對冷庫進行精準控制，冷庫數據實時傳輸?shù)较嚓P(guān)人員手機上。
