項目基本信息
冷庫名稱	果蔬保鮮庫	庫溫要求	（0℃~-5℃）
庫體外形尺寸	1793m（分兩間）	庫間外形尺寸	8.593m
庫體內徑尺寸	16.88.82.8m	單間內徑尺寸	8.38.82.8m
庫體數量	2間	單間冷庫面積	76.5㎡
庫體冷庫面積	153㎡	庫內凈容積	459m3
維護結構	聚氨酯彩鋼夾芯冷庫板	冷庫門	聚氨酯冷庫平移門
貨物種類	果蔬	日入貨量	10%
進貨溫度	20℃	出貨溫度	0℃
降溫時間	18h	機械負荷	12.65KW
蒸發方式	冷風機	冷凝方式	風冷冷凝器

該冷庫8.5*9*3m單間冷庫，進貨溫度為20℃，出庫溫度為0℃。理論噸位為24.5T，每日入庫量2.45T。冷庫總尺寸為17*9*3m。

一、工程設計

1、甘肅甘州153平米果蔬保鮮冷庫平面設計圖

2、相關資料及設計方案初定

2.1室外設計參數

夏季：空調室外計算干球濕度30.5℃，室外計算濕球溫度20.2℃
夏季空調日平均：25.8℃
夏季空調日較差：9℃
夏季較熱月平均溫度：22.2
平均風速：2.2m/s

2.2 室內設計參數

室內溫度∶15℃'～35C，相對濕度∶（70%冬季），（85%夏季）?
室內較大相對濕度∶日平均不大于 90%（25℃時）?
地震地面加速度∶水平加速度不超過 0.2G，垂直加速度不超過 0.1G
電力供應; 額定電壓為 380V/220V，電壓波動率∶ ±7%，額定頻率為 50Hz，頻率波動率; ±2%，接地電阻不大于 1 Q。

2.3、設計標準

《冷庫設計標準 GB 50072-2021》
《制冷設備安裝工程施工及驗收規范》
《機械設備安裝工程施工及驗收規范》
《工業管道及設備絕熱工程施工及驗收規范》
《工業設備及管道絕熱工程質量檢驗評定標準》
《工業管道施工及驗收規范》

香蕉冷庫工程圖片

3.1 壓縮機的選擇

制冷系統依照經濟、適用，便于后續維護保養的原則選擇。本制冷系統采用單機單控方案，制冷設備分別對應單間冷庫。制冷劑采用二氟一氯甲烷（氟利昂 R22），具有無毒、無味、不燃的優點。

據計算冷庫的制冷壓縮機品牌選用艾默生谷輪壓縮機ZB系列。

整套冷庫采用渦旋式機組，保鮮庫壓縮機型號為ZB45。

每套機組都包括了壓縮機、油分、儲液器、過濾器、壓力傳感器、壓力控制器等。

機組的運行由庫溫自動控制，整套設備主要電氣元件采用施耐德品牌、PLC采用西門子品牌。

采用渦旋壓縮機多機頭形式，壓縮機內部具有33%、66%、100%能調，根據冷庫負荷自動調節壓縮機啟動數量和能調，對于冷庫大大的降低耗電。

3.2 其他設備選擇

蒸發器選擇風機，冷風機外殼采用優質鋼板，磷化靜電噴涂工藝，耐腐蝕、外形美觀。盤管采用光亮性銅管，錯排式布局設計。利用機械漲管工藝，使銅管與翅片緊密結合，換熱效果更好；蒸發方式選擇熱氟融霜。

熱氟融霜的基本原理是利用壓縮機排出的熱氟利昂蒸氣，對冷風機進行加熱除霜。除霜后的氟利昂液體排入排液桶，再加壓使排液桶內的氟利昂供入供液管參與制冷。除霜時，排液流向和制冷循環時的方向一致。

熱氟融霜優點：

大大降低制冷系統的化霜能耗，尤其是中大型制冷系統；
能量利用效率高；
化霜時間短；
化霜后庫溫上升幅度??；
有利于清除冷風機管壁積油，提高冷風機換熱效率；


4、庫體設計

保鮮庫庫體主要由庫體圍護結構、保溫庫體、冷庫保溫門以及保溫地面構成。庫體要求具有良好的隔熱性，減少外界熱量對庫內溫度的影響，從而提高貯藏質量，降低貯藏成本。

4.1 保溫材料的選用

保鮮庫體為五面體冷庫，冷凍庫采用100mm的聚氨酯冷庫板，密度≥38kg、彩鋼厚度0.326。地面采用擠塑板，上層水泥。

地面保溫采用厚度δ=150mm 高密度擠塑板（XPS）分錯鋪設，地面保溫層總厚度≥150mm，擠塑板容重27± 2kg/m3。擠塑板優點是：具有較好的保溫隔熱性能，極高的抗壓強度，良好的尺寸穩定性，較低的吸水性。擠塑聚苯乙烯泡沫板性能指標。

構造層次如下：

δ=100mm 厚C30號混凝土鋪150mm×150mm×Φ6 鋼筋網片承重地面，進出叉車等機械（該步驟由業主負責）。

δ=20mm 水泥砂漿保護層（該步驟由業主負責）。

δ≥0.2mm，PE 薄膜防水層；

δ=150mm 聚苯乙烯擠塑板（XPS）保溫層（單層厚度 50mm，三層錯茬鋪設）；

δ=0.2mmPE 薄膜防水、防潮材料；

δ=20mm 水泥砂漿找平保護層（該步驟由業主負責）。

δ=300mm 厘米厚 3:7 灰土分兩層夯實，夯實系數≥0.97（該步驟由業主負責）。

素土夯實，夯實系數≥0.93（該步驟由業主負責）。

4.2 冷庫門

冷庫門的確定，冷庫門尺寸2100mm×2500mm 采用厚度δ=100mm 聚氨酯彩鋼夾心冷庫板制作，聚氨酯容重 40±2kg/m3，防火等級B2，氯丁橡膠氣密封條，耐低溫及高溫。

門框：采用鋁合金型材，并有塑料冷橋，使門體內表面的冷源不易跑至門全外部。并且鑲嵌式預埋鋼板的設計，使得門體在保證堅固的前提下更加輕便可靠。面板采用不銹鋼板，整體聚氨脂發泡。整個門體美觀大方，結構簡單。

軌道：選用高強度鋁合金中型軌道，上導尼龍輪在軌道內行走平穩，采用獨特的“浮開沉閉式” 結構，關閉時門體密封條與門框壓緊，保證密封性，開啟時門體自行上升，密封條離開門框，減少密封條磨損，延長使用壽命。并且利用根據杠桿原理設計的啟門器，使門體在開啟時十分輕便。

門樘框：高強度全鋁合金門框，并有冷橋設計，可放電熱絲。門框整體美觀耐用，并設計一槽口，只需將門洞包邊折成角尺料，便可將一邊插入鋁樘槽口內，安裝更加簡單方便。

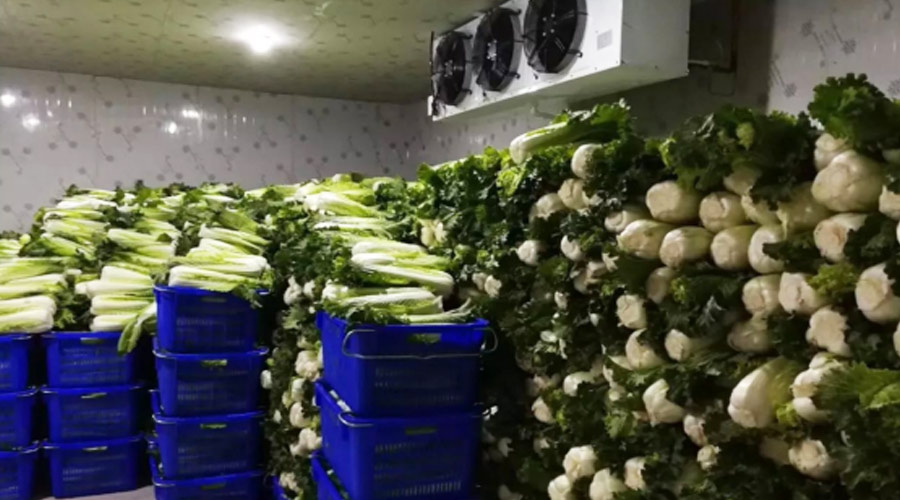

二、蔬菜預冷庫介紹

1. 蔬菜保鮮庫貯藏優勢

蔬菜含有多種營養物質，如蛋白質、糖、脂肪、維生素等，蔬菜在常溫環境下呼吸強大較大，只要儲藏儲藏方法不對或在常溫環境中放置過久，就會馬上變黃、變質、腐爛。使用冷庫儲藏蔬菜可以延長蔬菜的儲藏時間還能保證營養價值不流失，還可以反季節銷售。
