一、甘肅天水900平米蘋果冷庫設計建造方案基礎信息

1. 冷庫基本信息概括

1. 冷庫規格：30*30*6。冷庫間數：3間；面積：900㎡體積：5400m3

2. 庫體保溫材料：保鮮庫庫體為六面體聚氨酯冷庫板。

3. 冷庫門規格：2100*2600mm平移門

4. 制冷機組：漢鐘螺桿壓縮機

5. 散熱器：蒸發式冷凝器

6. 蒸發器：冷風機

7. 化霜方式：水沖霜

8. 每日入庫量：8%

9. 冷加工時間：24h

10.貨物存放種類：蔬菜

11.冷庫設計溫度：0-5℃

二、甘肅天水900平米蘋果冷庫設計方案詳情

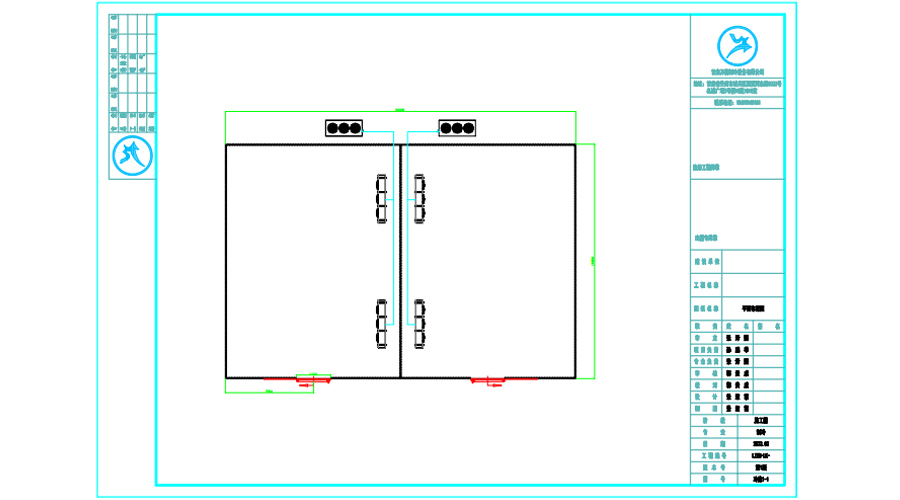

1.甘肅天水900平米蘋果冷庫設計平面圖

甘肅天水900平米蘋果冷庫設計平面圖

2.甘肅天水900平米蘋果冷庫設計施工項目

制冷工藝安裝工程；
電氣及自控系統安裝工程；
系統調試交工。

3.甘肅天水900平米蘋果冷庫設計施工中采用的規范及技術標準

所有設備、材料及施工均符合下列有關規范標準：

《冷庫設計標準 GB 50072-2021》
《制冷設備安裝工程施工及驗收規范》
《機械設備安裝工程施工及驗收規范》
《工業管道及設備絕熱工程施工及驗收規范》
《工業設備及管道絕熱工程質量檢驗評定標準》
《工業管道施工及驗收規范》

4.甘肅天水900平米蘋果冷庫主要設備配置說明

4.1 制冷壓縮機

制冷系統依照經濟、適用，便于后續維護保養的原則選擇。本制冷系統采用單機單控方案，制冷設備分別對應單間冷庫。制冷劑采用二氟一氯甲烷（氟利昂 R22），具有無毒、無味、不燃的優點。

據計算冷庫的制冷壓縮機品牌選用漢鐘螺桿壓縮機；

1. 制冷壓縮機品牌選用漢鐘精機螺桿壓縮機RC系列。

2. 整套冷庫采用一套漢鐘螺桿雙并聯壓縮機組，預冷庫壓縮機型號為RC2-260DM。

3. 每套機組都包括了壓縮機、油分、儲液器、過濾器、壓力傳感器、壓力控制器等。

4. 機組的運行由庫溫自動控制，整套設備主要電氣元件采用施耐德品牌、PLC采用西門子品牌。

5. 采用螺桿壓縮機多機頭形式，壓縮機內部具有33%、66%、100%能調，根據冷庫負荷自動調節壓縮機啟動數量和能調，對于冷庫大大的降低耗電。

4.2 庫體設計

庫體維護結構選用100mm的聚氨酯噴涂，聚氨酯噴涂具有以下幾個優點：

聚氨酯噴涂

對于各種形狀的基材，不論是平面、立面還是頂面，不論是圓形、球形還是其他不規則形狀的復雜物體，都可以直接實施噴涂發泡加工，不需昂貴的模具制造費用；
噴涂發泡成型的泡沫保溫層的形狀與基材物體形狀一致；無接縫，絕熱效果好；泡沫層外部有一層致密的保護皮層，能較好地保護內部芯材，同時還容易進行外表面的涂料涂刷和進一步修裝；
生產效率高，尤其適用于大面積、異形物體的絕熱處理，成型速度快，生產效率高。
粘結力:粘結能力強,能在混凝土、磚石、木材、鋼材、瀝青、橡膠等表面粘結牢固;
導熱系數:可達到0.017-0.022W/m.k,低于巖棉、玻璃棉、聚苯板、擠塑板等建筑保溫隔熱材料;
憎水性能:憎水率95%以上;
密封性能:無空腔、無接縫,將建筑外圍護結構完全包裹,有效的阻止了風和潮氣通過縫隙流動進出建筑物,實現完全密封;
尺寸穩定:尺寸穩定性小于1%,具有一定的彈性變形能力,延伸率大于5%;
性能恒定:聚氨酯是惰性材料,與酸和堿都不發生反應,且不是蟲類以及嚙齒類動物的食物源,可保持材料性質及保溫性能恒定;
抗風性能:抗壓強度>300Kpa,抗拉強度>400Kpa,有很強的抗風揭性,且其發泡可鉆入墻體縫隙,增加其抗剪性能;

地面保溫層總厚度≥150mm，擠塑板容重27± 2kg/m3。

冷庫門的確定，冷庫門尺寸2100mm×2600mm聚氨酯半埋門，采用厚度δ=150mm 聚氨酯彩鋼夾心冷庫板制作，聚氨酯容重 40±2kg/m3，防火等級B2，氯丁橡膠氣密封條，耐低溫及高溫。門內配有安全鎖扣自解除裝置，安全鎖桿在庫內可自由脫開，以防操作人員被誤鎖在庫內。

4.3 電氣系統節能設計

冷庫電器控制系統通常采用PLC或微電腦模塊進行控制。本項目采用PLC自動控制系統、遠程控制系統進行控制。通過對預先編寫好的程序，對制冷系統全面控制，根據負荷情況，控制壓縮機的能調和起閉數量，避免大馬拉小車的情況出現，浪費能耗；

程序可根據負荷機組自動能量調節，壓縮機逐臺加載，高效節能。在互聯網云平臺的支持下，我們可使用遠程監控系統對冷庫進行精準控制，冷庫數據實時傳輸?shù)较嚓P(guān)人員手機上。
