白銀市522平米蘋果保鮮冷庫項目基本信息

冷庫名稱：蘋果保鮮庫
庫體外形尺寸：26m*20m*6.2m（分兩間）
庫溫要求：（-5~+5℃）
維護結構：聚氨酯彩鋼夾芯冷庫板
冷庫門：聚氨酯冷庫平移門
蒸發方式：冷風機
冷凝方式：蒸發式冷凝器

一、工程設計

1、白銀市522平米蘋果保鮮冷庫平面設計圖

2、相關資料及設計方案初定

2.1室外設計參數

夏季：空調室外計算干球濕度30.5℃，室外計算濕球溫度20.2℃
夏季空調日平均：25.8℃
夏季空調日較差：9℃
夏季熱月平均溫度：22.2
平均風速：2.2m/s

2.2 室內設計參數

室內溫度∶15℃'～35C，相對濕度∶（70%冬季），（85%夏季）?
室內大相對濕度∶日平均不大于 90%（25℃時）?
地震地面加速度∶水平加速度不超過 0.2G，垂直加速度不超過 0.1G
電力供應; 額定電壓為 380V/220V，電壓波動率∶ ±7%，額定頻率為 50Hz，頻率波動率; ±2%，接地電阻不大于 1 Q。

2.3、設計標準

《冷庫設計標準 GB 50072-2021》
《制冷設備安裝工程施工及驗收規范》
《機械設備安裝工程施工及驗收規范》
《工業管道及設備絕熱工程施工及驗收規范》
《工業設備及管道絕熱工程質量檢驗評定標準》
《工業管道施工及驗收規范》
用戶需求

香蕉冷庫工程圖片

3、制冷設備選擇

3.1 壓縮機的選擇

制冷系統依照經濟、適用，便于后續維護保養的原則選擇。本制冷系統采用單機單控方案，制冷設備分別對應單間冷庫。制冷劑采用二氟一氯甲烷（氟利昂 R22），具有無毒、無味、不燃的優點。

據計算冷庫的制冷壓縮機品牌選用漢鐘螺桿機縮機RC系列。

整套冷庫采用漢鐘螺桿機機組，保鮮庫壓縮機型號為RC2-180B。

每套機組都包括了壓縮機、油分、儲液器、過濾器、壓力傳感器、壓力控制器等。

機組的運行由庫溫自動控制，整套設備主要電氣元件采用施耐德品牌、PLC采用西門子品牌。

采用渦旋壓縮機多機頭形式，壓縮機內部具有33%、66%、100%能調，根據冷庫負荷自動調節壓縮機啟動數量和能調，對于冷庫大大的降低耗電。

3.2 其他設備選擇

蒸發器選擇D系列冷風機，冷風機外殼采用優質鋼板，磷化靜電噴涂工藝，耐腐蝕、外形美觀。盤管采用光亮性銅管，錯排式布局設計。利用機械漲管工藝，使銅管與翅片緊密結合，換熱效果更好；蒸發方式選擇熱氟融霜。

熱氟融霜的基本原理是利用壓縮機排出的熱氟利昂蒸氣，對冷風機進行加熱除霜。除霜后的氟利昂液體排入排液桶，再加壓使排液桶內的氟利昂供入供液管參與制冷。除霜時，排液流向和制冷循環時的方向一致。

熱氟融霜優點：

大大降低制冷系統的化霜能耗，尤其是中大型制冷系統；
能量利用效率高；
化霜時間短；
化霜后庫溫上升幅度小；
有利于清除冷風機管壁積油，提高冷風機換熱效率；


4、庫體設計

保鮮庫庫體主要由庫體圍護結構、保溫庫體、冷庫保溫門以及保溫地面構成。庫體要求具有良好的隔熱性，減少外界熱量對庫內溫度的影響，從而提高貯藏質量，降低貯藏成本。

4.1 保溫材料的選用

保鮮庫庫板外墻選用厚度δ=150mm聚氨酯彩鋼夾心冷庫板作庫體頂板和墻板，中間隔板采用δ=100mm聚氨酯彩鋼夾心冷庫板作庫體頂板和墻板，彩鋼板厚度δ≥0.5mm，聚氨酯保溫材料設計容重 40±2kg/m3，導熱系數≤0.024W/m.k，尺寸穩定性≤3（70～-30℃，48h）%，抗壓強度≥160Ka，吸水率≤4（v/v）%，防火等級B2。

一間連體，采用厚度δ=100mm（可選用厚度δ=120mm）聚氨酯彩鋼夾心冷庫板作庫體頂板和墻板，彩鋼板厚度δ≥0.326m（可選用彩鋼板厚度 0.426mm 等多種規格）。隔墻板采用厚度δ=100mm 的聚氨酯夾心雙面彩鋼板。彩鋼板厚度為 0.326mm（可選用厚度 0.426mm）, 聚氨酯保溫材料設計容重為 40±2kg/m3，導熱系數≤0.024W/m.k，尺寸穩定性≤3（70～-30℃，48h）%，抗壓強度≥160Ka，吸水率≤4（v/v）%，防火等級B2。

4.2 冷庫門

冷庫門的確定，冷庫門尺寸2100*2600mm 采用厚度δ=150mm 聚氨酯彩鋼夾心冷庫板制作，聚氨酯容重 40±2kg/m3，防火等級B2，氯丁橡膠氣密封條，耐低溫及高溫。

門框：采用鋁合金型材，并有塑料冷橋，使門體內表面的冷源不易跑至門全外部。并且鑲嵌式預埋鋼板的設計，使得門體在保證堅固的前提下更加輕便可靠。面板采用不銹鋼板，整體聚氨脂發泡。整個門體美觀大方，結構簡單。

軌道：選用高強度鋁合金中型軌道，上導尼龍輪在軌道內行走平穩，采用獨特的“浮開沉閉式” 結構，關閉時門體密封條與門框壓緊，保證密封性，開啟時門體自行上升，密封條離開門框，減少密封條磨損，延長使用壽命。并且利用根據杠桿原理設計的啟門器，使門體在開啟時十分輕便。

門樘框：高強度全鋁合金門框，并有冷橋設計，可放電熱絲。門框整體美觀耐用，并設計一槽口，只需將門洞包邊折成角尺料，便可將一邊插入鋁樘槽口內，安裝更加簡單方便。

二、蘋果冷庫貯藏方法介紹

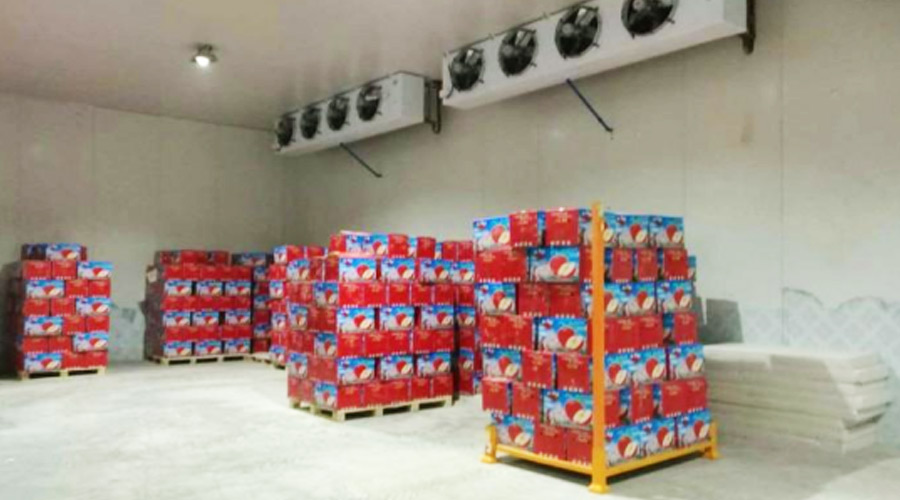

水果冷庫

1、蘋果冷庫保鮮溫度要求

蘋果在保鮮冷庫適宜儲藏溫度為0℃~2℃之間，貯藏期間溫度需保持恒定，溫度波動值不能超過±1。如果溫度過高會加快蘋果的呼吸作用，加快營養物質的流失。如果溫度過低，蘋果在貯藏期間會產生冷害。適宜的低溫能明顯地降低果實的呼吸強度，減少營養物質的消耗，且提高蘋果對病菌的抵抗能力。

2、蘋果冷庫濕度要求

適合蘋果儲藏的相對濕度為85%~90%,冷庫濕度過高或過低都不利于蘋果貯藏。濕度過低，會導致蘋果失水，凈重減小，出現果皮變皺、失水干癟的情況。濕度過大會導致蘋果結露，誘發腐爛。當庫內濕度不足時建議對冷庫進行加濕操作，加濕方法可采用微波空氣加濕器或者普通空氣加濕器進行加濕。
