新鄭蓮藕100平米保鮮冷庫設計工程方案

來源：作者：更新于：2021年06月18日 12時閱讀：0

河南新鄭蓮藕100平米保鮮冷庫設計方案基礎信息

工程名稱：蓮藕保鮮冷庫	冷庫容量：100㎡*4m	維護結構體：聚氨酯冷庫板
冷庫地址：河南鄭州	每日入庫量（%）：10	儲藏溫度（℃）：5~8
保鮮周期（月）：2	每日入庫量：3.2	降溫時間：18
貨物名稱：新鄭蓮藕	冷庫儲藏噸位:32.1	冷庫濕度（%）：90~95
貨物密度（kg/m3）：220	容積系數：0.4	冷庫設備品牌：漢鐘、精創、丹佛斯

寫在前面的話：新鄭蓮藕是河南省鄭州市新鄭市特產，本篇萬能制冷為大家?guī)硇锣嵣徟?00平米保鮮冷庫設計工程方案，包括設計項目、設計溫度參考、設計依據及冷庫設備配置說明。

新鄭蓮藕保鮮冷庫設計

一.新鄭蓮藕簡介

新鄭蓮藕是河南省鄭州市新鄭市特產，成熟的新鄭蓮藕顏色潔白，大節段藕斷面直徑7厘米以上，含有豐富的營養價值和藥用價值：據測定，新鄭蓮藕含蛋白質1.8—2.3克/100克，鈣52—60毫克/千克，鐵2—2.5毫克/千克，淀粉11—26.25克/千克，維生素C63—79.3毫克/千克；

新鄭蓮藕富含維生素C、微量元素鐵、膳食纖維及多種優質蛋白質，可以烹、炒、燉、煮，還可制成藕粉和各種花色點心，具有益壽、延年、安神、降壓、止瀉、瘦身等功能，

2011年12月15日，原中華人民共和國農業部正式批準對“新鄭蓮藕”實施國家農產品地理標志登記保護。

二.新鄭蓮藕保鮮庫設計方案詳情

1.新鄭蓮藕保鮮庫設計施工項目

制冷工藝安裝工程；
電氣及自控系統安裝工程；
系統調試交工。

2.新鄭蓮藕保鮮冷庫設計施工中采用的規范及技術標準

所有設備、材料及施工均符合下列有關規范標準：

《冷庫設計規范 GB 50072-2010》
《制冷設備安裝工程施工及驗收規范》
《機械設備安裝工程施工及驗收規范》
《工業管道及設備絕熱工程施工及驗收規范》
《工業設備及管道絕熱工程質量檢驗評定標準》
《工業管道施工及驗收規范》

3.新鄭蓮藕保鮮冷庫工程地氣象設計依據

新鄭市地處暖溫帶，屬溫帶季風氣候，四季分明。3月至5月為春季，天氣溫暖，多東北、西北風，雨水偏少；6月至8月為夏季，天氣炎熱，多東南風，雨水偏多，降水量占全年的52%；9月至11月為秋季，天氣涼爽，風向不定，雨水偏少；12月至翌年2月為冬季，天氣嚴寒，多西北、東北風，雨雪偏少。主要災害性天氣為旱、澇、風、雹等。新鄭市年均氣溫14.2℃，歷史高氣溫42.5℃，歷史低氣溫-17.9℃。

新鄭市氣象設計依據1

室外計算干球溫度(℃)

冬季：

采暖：-6
空氣調節室外計算干球溫度：-9
低日平均：-11.9
通風：-2

夏季

通風：27
空氣調節室外計算干球溫度：30.7
空氣調節日平均：28.2
計算日較差：28.2

新鄭市氣象設計依據2

夏季空氣調節室外計算濕球溫度(℃)：25.8
熱月平均溫度(℃)：25.2
室外計算相對濕度：冬季冷月月平均60%;夏季熱月月平均80%;夏季熱月14時平均74%;
室外平均風速:冬季多風向平均4.2m/s;冬季3.3m/s；夏季4.6m/s；

4.新鄭蓮藕保鮮冷庫主要設備配置說明

4.1施耐德PLC強電柜配置說明

施耐德PLC強電柜體積小，設計緊湊合理，減少安裝控件。內部元件采用國際標準制造，確保顯示屏高質量可靠供電；
按照國家級行業標準設計制作，工藝美觀，性價比高；
具有手動控制、遠程自動控制、定時控制，其中定時控制可選擇單時段控制和多時段控制（多可設置6個時間段）；
內部設計有可靠的現代防雷裝置，解決了供電設備在室外早雷電的高饒問題。

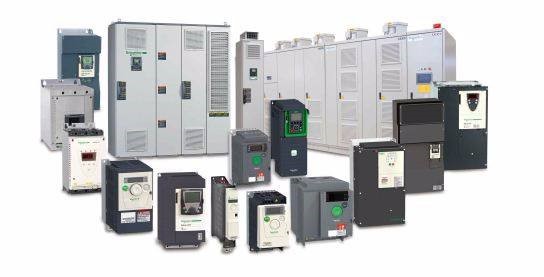

施耐德智能電控系統

4.2聚氨酯雙面彩鋼板

聚氨酯導熱系數低，熱工性能好。當硬質聚氨酯密度為35~40kg/m3時，導熱系數僅為0.018~0.024w/(m.k)，約相當于EPS的一半，是目前所有保溫材料中導熱系數低的。硬質聚氨酯具有防潮、防水性能。硬質聚氨酯的閉孔率在90%以上，屬于憎水性材料，不會因吸潮增大導熱系數，墻面也不會滲水。
硬質聚氨酯防火，阻燃，耐高溫。聚氨酯在添加阻燃劑后，是一種難燃的自熄性材料，它的軟化點可達到250攝氏度以上，僅在較高溫度時才會出現分解:另外，聚氨酯在燃燒時會在其泡沫表面形成積碳，這層積碳有助隔離下面的泡沫。能有效地防止火焰蔓延。而且，聚氨酯在高溫下也不產生有害氣體。
由于聚氨酯板材具有優良的隔熱性能，在達到同樣保溫要求下，可使減少建筑物外圍護結構厚度，從而增加室內使用面積。抗變形能力強，不易開裂，飾面穩定、安全。聚氨酯材料孔隙率結構穩定，基本上是閉孔結構，不僅保溫性能優良，而且抗凍融、吸聲性也好。

4.3丹佛斯熱力閥
