張掖山丹縣1080平米土豆冷庫安裝工程信息

寫在前面的話：山丹縣清泉鎮大力發展土豆種植，由萬能制冷設計建造1080平米土豆冷庫安裝工程，包括施工項目、冷庫設備配置、施工圖片及施工時間安排，一起來看吧。

一.客戶簡介

山丹縣意豐家庭農場位于甘肅省張掖市山丹縣大馬營鎮城南村四社，經營范圍包括農作物（不含種子）、中藥材（國限品除外）的種植、銷售；家禽家畜（不含種禽種畜）的養殖、銷售。

二.工程概況

張掖山丹清泉鎮1080平米土豆冷庫安裝工程，類型為蔬菜保鮮庫，于2020年9月1月日正式簽訂冷庫安裝合同，9月20日歷時10天整個工程在2020年9月30日正式完工（備貨、材料運輸10天）。

1.土豆保鮮冷庫工程儲藏實拍

2..土豆保鮮冷庫施工項目

• 制冷工藝安裝工程；

• 電氣及自控系統安裝工程；

• 系統調試交工 。

3.山丹土豆保鮮冷庫施工規范及設計標準

3.1山丹清泉鎮工程地設計氣象參數依據：

清泉鎮屬大陸高寒半干旱氣候。具有日照長，太陽輻射強，氣溫低，晝夜溫差大，降水量少而集中，蒸發量大，濕度小，無霜期短，自然災害較多等特點。年平均氣溫5.9℃，極端高氣溫為37.8℃，極端低氣溫為-33.3℃。年降水量195-359毫米。

清泉鎮室外計算溫、濕度氣象參考依據：

• 年平均溫度：7.3；

• 供暖室外計算溫度:-13.7；

• 冬季通風室外計算溫度-9.3℃；

• 冬季空氣調節室外計算溫度:-17.1℃；

• 冬季空氣調節室外計算相對濕度:52%；

• 夏季空氣調節室外計算干球溫度:31.7℃；

• 夏季空氣調節室外計算濕球溫度:19.5℃；

• 夏季通風室外計算溫度:26.9℃；

• 夏季通風室外計算相對濕度:37%；

• 夏季空氣調節室外計算日平均溫度:25.1℃。

3.2所有設備、材料及施工均符合下列有關規范標準：

• 冷庫設計標準GB50072-2021

• 《制冷設備安裝工程施工及驗收規范》

• 《機械設備安裝工程施工及驗收規范》

• 《工業管道及設備絕熱工程施工及驗收規范》

• 《工業設備及管道絕熱工程質量檢驗評定標準》

• 《工業管道施工及驗收規范》

4.土豆保鮮冷庫設備配置說明

4.1制冷壓縮機

• 制冷壓縮機品牌選用臺灣漢鐘精機螺桿壓縮機RC2系列。

• 整套冷庫采用一套2并聯壓縮機組，預冷庫壓縮機型號為RC2-140B。每套機組都包括了壓縮機、油分、儲液器、過濾器、壓力傳感器、壓力控制器等。

• 機組的運行由庫溫自動控制，整套設備主要電氣元件采用施耐德品牌、PLC采用西門子品牌。

• 采用螺桿壓縮機多機頭形式，壓縮機內部具有33%、66%、100%能調，根據冷庫負荷自動調節壓縮機啟動數量和能調，對于冷庫大大的降低耗電。

所選壓縮機組的技術參數

4.2上海精創電控箱

微電腦全自動控制冷庫溫度?？稍O(shè)定溫度上下線。實現一鍵全自動運行。配電柜配備獨立電流表。具有壓縮機高溫保護、電動機缺項、斷相及相序保護功能。

4.3聚氨酯冷庫板

冷庫庫板選用厚度δ=100mm聚氨酯現場發泡設計。聚氨酯保溫材料設計容重 40±2kg/m3，導熱系數≤0.024W/m.k，尺寸穩定性≤3（70～-30℃，48h）%，抗壓強度≥160Ka，吸水率≤4（v/v）%，防火等級B2。

三.土豆保鮮冷庫工程施工圖片

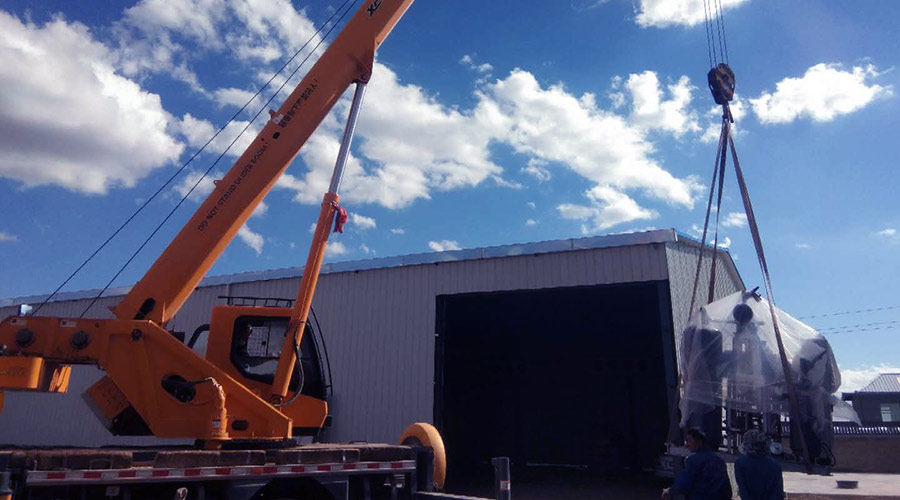

山丹土豆保鮮冷庫設備吊裝施工現場實拍▼

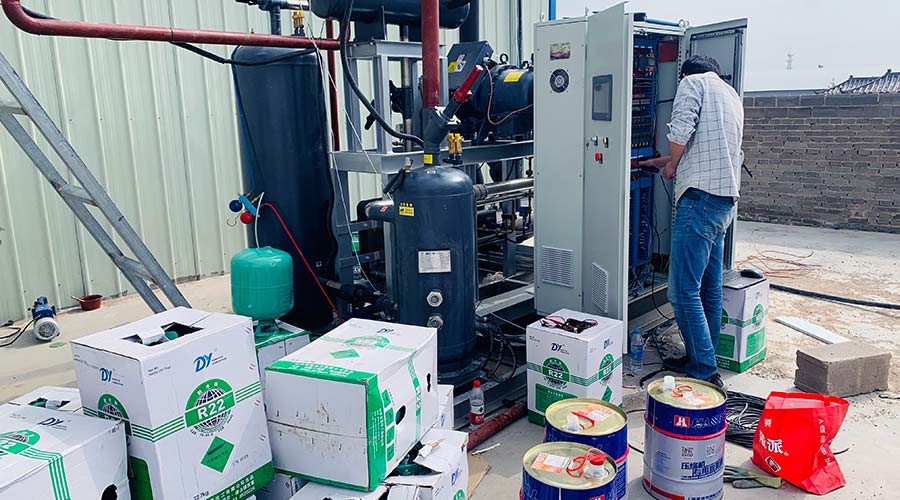

制冷機組安裝：機組安裝前，應對機座（基礎）或預埋件進行找平、其縱橫向水平度偏差值不超過1‰；

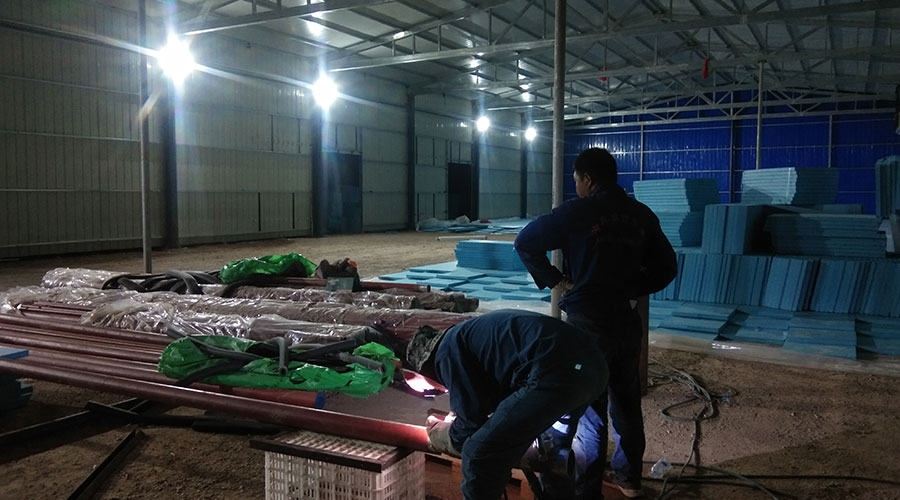

山丹土豆保鮮冷庫庫內施工（夜晚加班施工）▼

• 所有管路均采用優質銅管、接口采用承口嵌入式銀焊，其承口深度按相關規范制作焊接，不得采用對焊，管路穿過庫板必須設置塑料套管且做密封處理，管道接口不得設在套管內，蒸發器出口必須設置存油彎，以利于回油。

• 根據相關規范，管道的安裝支架間距應符合：水平管￠42超過2.5m應設整個托碼,垂直管￠42超過3.0m 應設整個托碼,托碼間距、高度應保持勻稱，冷熱管分開保溫。

山丹土豆保鮮冷庫蒸發器▼

• 蒸發器安裝注意事項：核對型號規格及數量，資料應齊全，風機表面色澤均勻、結構完整，無劃傷、銹蝕、氣泡現象，銅管進出口應密封嚴密，系統內應有氣壓。

• 先用型鋼制作冷風支架，根據風機吊裝孔位，在支架上開孔，孔徑應略大于吊裝金屬桿直徑，便于安裝維護，所有安裝鋼件必須做防腐處理。

• 蒸發器安裝必須水平，其縱橫面水平偏差值應小于1‰，且不得前后左右搖擺。

山丹土豆保鮮冷庫制制冷系統吹污、抽空及冷媒填充▼

• 吹污：每一根銅管在焊接之前應進行吹污處理，吹污完畢，用于無水氮氣將整個管路串聯吹污，以線色布檢查無污物為合格。


• 抽真空：放空系統內氮氣，采用真空泵抽真空，嚴禁用壓縮機自身抽空。應同時在吸、排氣兩端同時將整個系統抽空，系統內剩余壓力不高于100pa并保持，還需加少量的制冷劑將系統中殘留的水分分解，在剩余壓力達到100pa即可。系統在真空狀態下，嚴禁啟動壓縮機和使用兆歐表測試。

• 制冷劑的充注：系統真空處理后，應從儲液罐加液態冷媒至飽和再從吸氣口充注液態冷媒，機組運行中嚴禁從吸氣口加注液態冷媒，整個系統加注量不超過設備標明充注量。


四.土豆保鮮冷庫施工進度及時間

• 2020年8月1日簽訂山丹縣1080平米保鮮土豆冷庫安裝合同；

• 2020年8月20日—2020年8月30日冷庫制冷設備采購；

• 2020年8月31日—2020年9月1日冷庫設備建造材料運輸入場；

• 2020年9月22日—2020年9月24日設備吊裝工程；

• 2020年9月24日—2020年9月28日制冷設備及管道安裝工程；

• 2020年9月28日—2020年9月30日電氣及自控系統安裝工程；

• 2020年10月1日—2020年10月3日系統調試，客戶驗收。
