一、甘肅省合水縣蔬菜冷庫安裝工程基礎信息

甘肅省合水縣蔬菜冷庫安裝工程基本信息概括

地址：合水縣	冷庫名稱：蔬菜冷庫	冷庫尺寸：17.56.23.3

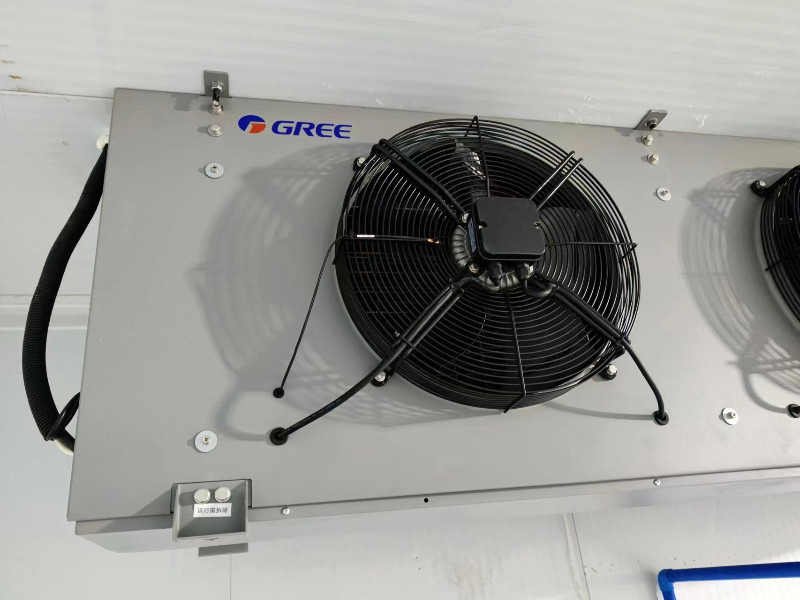

冷庫門：1200*2400mm聚氨酯冷庫平移門	制冷劑：R22	蒸發方式：冷風機
冷庫溫度：0-4℃	降溫時間：18h	冷凝方式：風冷式冷凝器
機組型號：格力智能一體式壓縮機	維護結構：聚氨酯噴涂	化霜方式：熱氟融霜

二、甘肅省合水縣蔬菜冷庫安裝工程設計方案詳情

1.甘肅省合水縣蔬菜冷庫安裝工程設計平面圖

合水縣冷庫

2.甘肅省合水縣蔬菜冷庫安裝工程設計施工項目

制冷工藝安裝工程；
電氣及自控系統安裝工程；
系統調試交工。

3.甘肅省合水縣蔬菜冷庫安裝工程中采用的規范及技術標準

所有設備、材料及施工均符合下列有關規范標準：

《冷庫設計標準 GB 50072-2021》
《制冷設備安裝工程施工及驗收規范》
《機械設備安裝工程施工及驗收規范》
《工業管道及設備絕熱工程施工及驗收規范》
《工業設備及管道絕熱工程質量檢驗評定標準》
《工業管道施工及驗收規范》

4.甘肅省合水縣蔬菜冷庫安裝工程主要設備配置說明

4.1 制冷壓縮機

格力成套機組

產品特點

省心：設備成套化，配置完整，無需外配閥件、電控箱，經過層層嚴苛的實驗，達到系統的完美匹配
省時：安裝簡便，家用空調式安裝方式，無須焊接節流閥、供液電磁閥，電控箱集成于外機，無工程接線，接線簡單，只須給外機供電。
省力：成套化設計免調試，機組自帶冷媒，冷媒匹配合理，無須現場灌注冷媒，無須調試，標配手操器，一鍵開機，直接降溫
安全可靠：抽空循環，安全可靠，機組停機采用抽空循環，減少停機制冷劑遷移，避免壓縮機帶液啟動。極限工況設計-15-45C惡劣工況使用無憂。
三級遠程監控:遠程集中監控平臺、平臺網站集中監控、手機遠程監控三級遠程監控機組運行狀態，提前預警，用戶用的放心，售后無憂。

4.2 庫體設計

冷藏保鮮庫庫板選用厚度δ=100mm聚氨酯現場噴涂設計，聚氨酯保溫材料設計容重 36±2kg/m3，導熱系數≤0.024W/m.k，尺寸穩定性≤3（70～-30℃，48h）%，抗壓強度≥160Ka，吸水率≤4（v/v）%，防火等級B2。

地面保溫采用兩層單層厚度δ=50mm 高密度擠塑板（XPS）分錯鋪設，地面保溫層總厚度≥150mm，擠塑板容重27± 2kg/m3。擠塑板優點是：具有較好的保溫隔熱性能，極高的抗壓強度，良好的尺寸穩定性，較低的吸水性。擠塑聚苯乙烯泡沫板性能指標。

冷庫門的確定，冷庫門尺寸1200mm×2400mm 采用厚度δ=100mm 聚氨酯彩鋼夾心冷庫板制作，聚氨酯容重 40±2kg/m3，防火等級B2，氯丁橡膠氣密封條，耐低溫及高溫。

門內配有安全鎖扣自解除裝置，安全鎖桿在庫內可自由脫開，以防操作人員被誤鎖在庫內。

4.3 蒸發器融霜

蒸發器的化霜目前分為三種方式，電化霜、水沖霜、熱氟融霜，電化霜是利用冷風機內部的加熱棒進行加熱，運行成本較高，耗電量較大。且需要通過翅片導熱，存在沖霜不完全導致冷風機翅片冰堵。水沖霜投資和運行成本都較低，但冬季水沖霜效率低，同時存在沖霜不完全導致冷風機翅片冰堵。熱氟融霜前期投資成本略高于其他兩種融霜方式，但熱氟融霜本身并無能量消耗，相比電化霜、水沖霜，運行成本大大的巨節約耗電，并且熱氟融霜是直接將熱量導入制冷管內，融霜最均勻、速度最快、維護成本最小，一年內就可收回多投入的成本。本項目采用熱氟融霜系統。

熱氟融霜是利用壓縮機排出的具有較高溫度的過熱制冷劑蒸氣，經過油分離器后，進入蒸發器中，將蒸發器暫時當成冷凝器，利用熱工質冷凝時所放出的熱量，將蒸發器表面的霜層融化。同時蒸發器內原來積存的制冷劑和潤滑油，借助熱工質加壓或者重力排入融霜排液桶或低壓循環桶。熱氣除霜時，冷凝器的負荷減小，冷凝器的運行也可節省部分電能。由此可見，熱工質除霜是冷風機除霜經濟的一種方式。
