蘭州佛慈制藥股份有限公司藥品冷庫工程信息

寫在前面的話： 中藥材大批量儲藏需借助藥品陰涼庫，溫度為2~10℃，濕度為45%~75%。甘肅蘭州佛慈制藥股份有限公司委托萬能制冷設計建造130平米藥品陰涼冷庫工程。

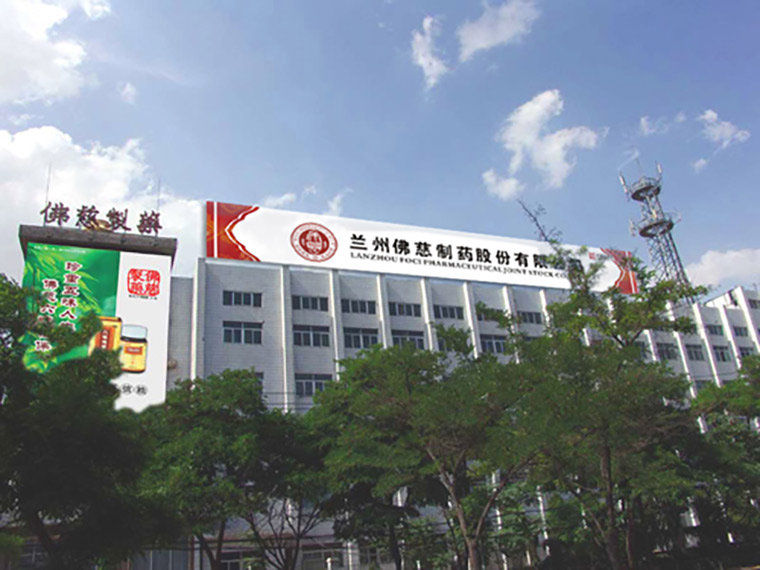

一.客戶簡介

蘭州佛慈制藥股份有限公司于1929年始建于上海，原名上海佛慈大藥廠股份有限公司。建廠伊始，就提出了“科學提煉、改良國藥”的辦廠宗旨，開中藥工業化生產之先河，首創了中藥濃縮丸劑型，是“中藥西制”思想的倡導者和實踐者。1956年從上海整體搬遷到蘭州，現已發展成為集中藥材種植與加工、天然藥物研發、中藥現代劑型及大健康產品生產銷售為一體的西北地區醫藥行業的龍頭企業。

二.工程概況

本工程位于州市城關區佛慈大68號，總建筑面積為130㎡，建筑共一層，使用性質為醫藥（中藥材）儲藏，全部為陰涼庫。

1.藥品冷庫施工項目

• 制冷設備相關的建材采購；

• 制冷工藝安裝工程；

• 電氣及自控系統安裝工程；

• 系統調試交工 。

2.藥品冷庫主要產品說明

燈源設計

冷庫庫房內采用冷庫用 LED 冷光源照明燈；

電纜敷設

設備選線按照芯線長期工作溫度不超過65℃，敷設處環境溫度不超過 40℃，另加5-10的余量選擇電纜，采用BVR型電纜(銅芯電纜)沿庫頂線槽或 PVC管暗敷至用電設備。電氣線路穿過建筑物的隔熱層時，采取可靠的防火和防止冷橋的措施；

保護元件

精創智能控制動控柜：控制柜為金屬箱式防護結構。由斷路器、交流接觸器、熱繼電器、時間繼電器、中間繼電器等元件組成，可以自由調節起動時間并設有短路保護、過載、過熱保護等功能。其中斷路器、交流接觸器、熱繼電器均采用國內知名品牌西門子。

斷路器通過用電線路與主電源斷開以保證線路和設備的安全，具有防止線路過載和短路的作用，當設備發生故障時，還具有防止非直接觸及帶電部件的作用。交流接觸器依靠電磁力的作用使觸點閉合或分離，以控制電路的接通或斷開。

熱繼電器是利用電流的熱效應動作的過載保護電器，當通過的電流大于整定值的 1.2 倍時，熱繼電器在 20分鐘內動作，斷開電路， 以達到過載保護的功能。

該制冷系統真正實現了整個系統無人職守的全自動運行。提高了整個制冷系統的控制精度與控制水平，適應了現代化社會生產技術不斷提高的需要。

3.藥品冷庫設計依據

（1）所有設備、材料及施工均符合下列有關規范標準：

• 《冷庫設計規范》GB50072-2001

• 《冷藏庫建筑工程施工及驗收規范》 SBJ11-2000 J42-2000

• 《工業金屬管道工程質量檢驗評定標準》GB50184-93

• 《制冷設備、空氣分離設備安裝施工及驗收規范》GB50274-98

• 《現場設備、工業管道焊接工程施工及驗收規范》GBJ93－86

• 《電氣裝置安裝工程施工及驗收規范》GB50254-96~~50259-96

• 《建筑工程施工質量驗收統一標準》 GB50300-2001

• 《自動化儀表工程施工及驗收規范》GB 50093-2002

（2）中藥材陰涼庫設計參數

• 室外計算干球溫度：夏季通風32℃，夏季空氣調節日平均26℃，夏季通風26℃

• 夏季空氣調節室外濕球溫度20℃；

• 室外相對濕度:熱月平均濕度61%，夏季通風為44%；

• 大凍土：103cm；

• 夏季室外平均風速：2.2m/s；

• 冬季室外平均風速：1.7m/s；

（3）室內設計參數

三.工程圖片展示

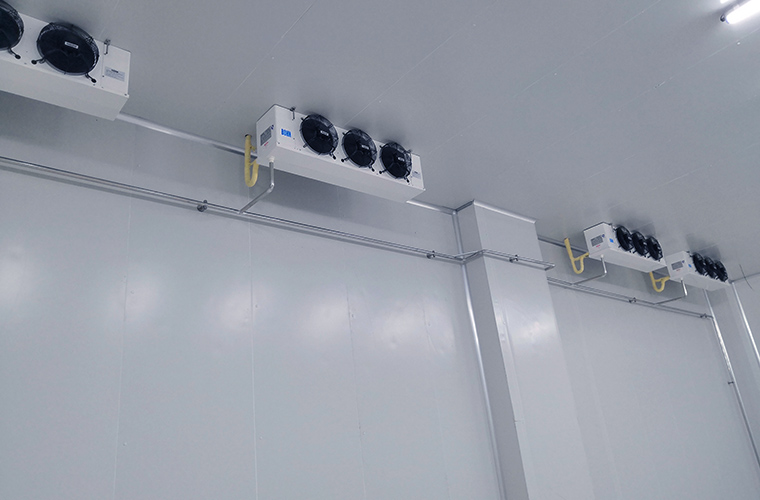

中藥材陰涼庫內部照片▼

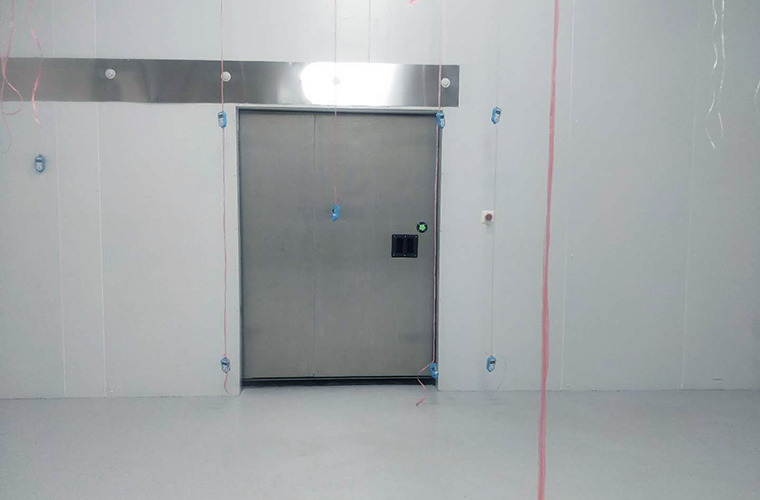

中藥材陰涼庫溫度GSP驗證▼

藥品冷庫的溫度驗證規范簡介

嚴格按照《藥品經營質量管理規范》（新版GSP）及附錄中對溫濕度監測記錄的要求進行設計。

• 溫濕度自動監測系統由符合新版GSP要求的藥品庫房溫濕度記錄儀、測點終端、管理主機、數據備份存儲器、不間斷電源以及與溫濕度監測系統軟件組成，具有溫濕度自動監測記錄、短信報警、斷電報警、UPS不間斷電源、數據備份、數據自動上傳等功能，滿足藥監局在線監管要求，溫濕度監測系統與制冷系統分開設置，獨立運行，符合新版GSP的全部驗收要求。

• 溫濕度監測系統各測點終端能夠對周邊環境溫濕度進行數據的實時采集、傳送和報警；管理主機能夠對各測點終端監測的數據進行收集、處理和記錄并按日存儲備份，具備發生異常情況時的報警管理功能。系統自動生成溫濕度監測記錄，內容包括各監測通道溫度值、濕度值、日期、時間、測點位置、庫區或運輸工具類別；系統對實時監測數據、歷史數據以加密文件格式、Excel表格和曲線圖等形式進行存儲、顯示、打印與導出；預留數據遠程自動上傳接口，滿足藥監局在線監管要求。

• 溫濕度自動記錄： 數據更新間隔：1分鐘/次，定時記錄：30分鐘/次，報警時自動轉為2分鐘/次

• 溫濕度報警功能：溫濕度臨界超限報警 + 斷電報警

• 溫濕度報警方式：本地聲光報警 + 計算機系統聲音報警 +短信遠程報警  + 電話報警

四.工程施工時間安排

• 2018年7月3日簽訂中藥材冷庫安裝合同


• 2018年7月3日~7月13日制冷設備及保溫材料采購

• 2018年7月14日~7月17日冷庫設備建造材料運輸入場；

• 2018年7月17日~8月1日設備吊裝工程；

• 2018年8月1日—2018年8月15日制冷設備及管道安裝工程；

• 2018年8月15日~8月28電氣及自控系統安裝工程；

• 2018年8月28日~9月1日系統調試，客戶驗收。
