臨夏759平米藥材保鮮冷庫設計工程信息

一、工程設計

1、759平米藥材保鮮冷庫平面設計圖

2、設計標準

• 《冷庫設計標準 GB 50072-2021》

• 《制冷設備安裝工程施工及驗收規范》

• 《機械設備安裝工程施工及驗收規范》

• 《工業管道及設備絕熱工程施工及驗收規范》

• 《工業設備及管道絕熱工程質量檢驗評定標準》

• 《工業管道施工及驗收規范》

• 用戶需求

3、制冷設備選擇

3.1 壓縮機的選擇

制冷系統依照經濟、適用，便于后續維護保養的原則選擇。本制冷系統采用單機單控方案，制冷設備分別對應單間冷庫。制冷劑采用二氟一氯甲烷（氟利昂 R22），具有無毒、無味、不燃的優點。

據計算冷庫的制冷壓縮機品牌選用艾默生壓縮機ZB系列。冷庫采用渦旋式壓縮機型號為ZB150KQ。

3.2 其他設備選擇

蒸發器選擇DD140系列冷風機，冷風機外殼采用優質鋼板，磷化靜電噴涂工藝，耐腐蝕、外形美觀。盤管采用光亮性銅管，錯排式布局設計。利用機械漲管工藝，使銅管與翅片緊密結合，換熱效果更好；除霜方式選擇水沖霜。

4、庫體設計

保鮮庫庫體主要由庫體圍護結構、保溫庫體、冷庫保溫門以及保溫地面構成。庫體要求具有良好的隔熱性，減少外界熱量對庫內溫度的影響，從而提高貯藏質量，降低貯藏成本。

4.1 庫板的選用

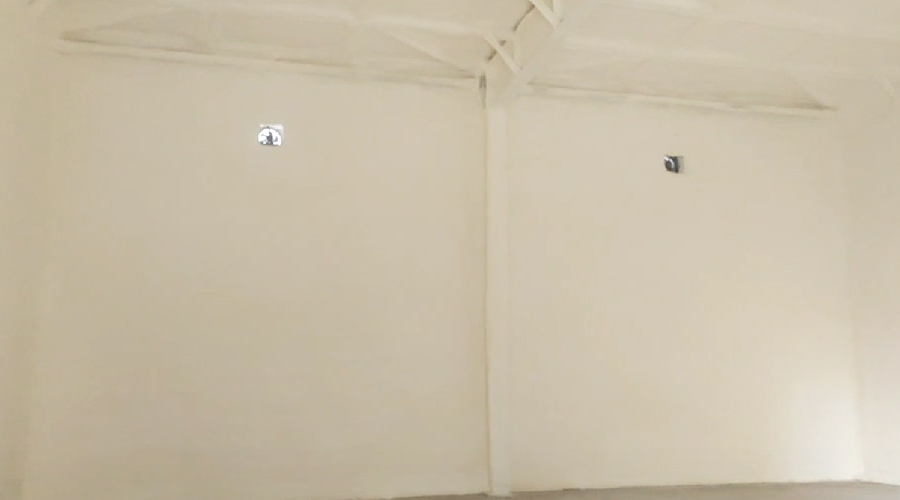

冷庫選用厚度δ=100mm聚氨酯現場噴涂設計，聚氨酯保溫材料設計容重 36±2kg/m3，導熱系數≤0.024W/m.k，尺寸穩定性≤3（70～-30℃，48h）%，抗壓強度≥160Ka，吸水率≤4（v/v）%，防火等級B2。

聚氨酯噴涂?jī)?yōu)點：

1. 適用于大面積、異形物體的絕熱處理，成型速度快，生產效率高。

2. 粘結能力強,能在混凝土、磚石、木材、鋼材、瀝青、橡膠等表面粘結牢固;

3. 性能恒定:聚氨酯是惰性材料,與酸和堿都不發生反應,且不是蟲類以及嚙齒類動物的食物源,可保持材料性質及保溫性能恒定;

4. 抗風性能:抗壓強度>300Kpa,抗拉強度>400Kpa,有很強的抗風揭性,且其發泡可鉆入墻體縫隙,增加其抗剪性能;

5. 密封性能:無空腔、無接縫,將建筑外圍護結構完全包裹,有效的阻止了風和潮氣通過縫隙流動進出建筑物,實現完全密封;

4.2 冷庫門

冷庫門的確定，冷庫門尺寸1600mm×1400mm 采用厚度δ=150mm 聚氨酯電動雙開門，聚氨酯容重 40±2kg/m3，防火等級B2， 氯丁橡膠氣密封條，耐低溫及高溫。

門內配有安全鎖扣自解除裝置，安全鎖桿在庫內可自由脫開，以防操作人員被誤鎖在庫內。

4.3 擠塑板

1、優良的保溫隔熱性

具有高熱阻、低線性、膨脹比低的特點，其結構的閉孔率達到了99%以上，形成真空層，避免空氣流動散熱，確保其保溫性能的持久和穩定，相對于發泡聚氨酯80%的閉孔率，領先優勢不言而喻。實踐證明20mm厚的XPS擠塑保溫板，其保溫效果相當于50mm厚發泡聚苯乙烯，120mm厚水泥珍珠巖。因此本材料是目前建筑保溫的優選。

2、卓越的高強度抗壓性

由于XPS板的特殊結構，其抗壓強度極高、抗沖擊性極強，根據XPS的不同型號及厚度其抗壓強度達到150～500Kpa以上，能承受各系統地面荷載，廣泛應用于地?zé)峁こ?、高速公路、機場跑道、廣場地面、大型冷庫及車內裝飾保溫等領域。

3、優質的憎水、防潮性

吸水率是衡量保溫材料的一個重要參數。保溫材料吸水后保溫性能隨之下降，在低溫情況下，吸入的水極易結冰，破壞了保溫材料的結構，從而使板材的抗壓及保溫性能下降。由于聚苯乙烯分子結構本身不吸水，板材分子結構穩定，無間隙，解決了其它材料漏水、滲透、結霜、冷凝等問題。

4、質地輕、使用方便

XPS板的完全閉孔式發泡化學結構與其蜂窩狀物理結構，使其具有輕質、高強度的特性，便于切割、運輸，且不易破損、安裝方便。

5、穩定性、防腐性好

長時間的使用中，不老化、不分解、不產生有害物質，其化學性能極其穩定，不會因吸水和腐蝕等導致降解，使其性能下降，在高溫環境下仍能保持其優越的性能，根據有關資料介紹，XPS擠塑保溫板即使使用30～40年，仍能保持優異的性能，且不會發生分解或霉變，沒有有毒物質的揮發。
