蘭州生物制品研究所34立方米A+C501醫藥試劑冷庫建造工程

寫在前面的話：繼2019年2400立方米疫苗冷庫竣工之后，2020年萬能制冷與蘭州生物制品研究所再次合作，由萬能制冷設計建造34m3A+C501醫藥試劑冷庫工程，用于試劑儲藏。

一.客戶簡介

中國生物蘭州生物制品研究所有限責任公司（以下簡稱公司）始建于1934年，是我國歷史悠久的生物制品研究所之一。隸屬國務院國資委主管的中國醫藥集團有限公司下屬的中國生物技術股份有限公司，是中國生物技術股份有限公司二級法人企業。

公司主要從事疫苗、毒素、抗毒素、診斷試劑等生物制品的生產、研發和經營，是國家生物制品行業的骨干企業。

二.工程概況

蘭州生物制品研究所34立方米試劑冷庫，類型為醫藥冷庫。于2019年12月3日正式簽訂冷庫安裝合同，歷時5天整個工程在2019年12月8日正式完工。

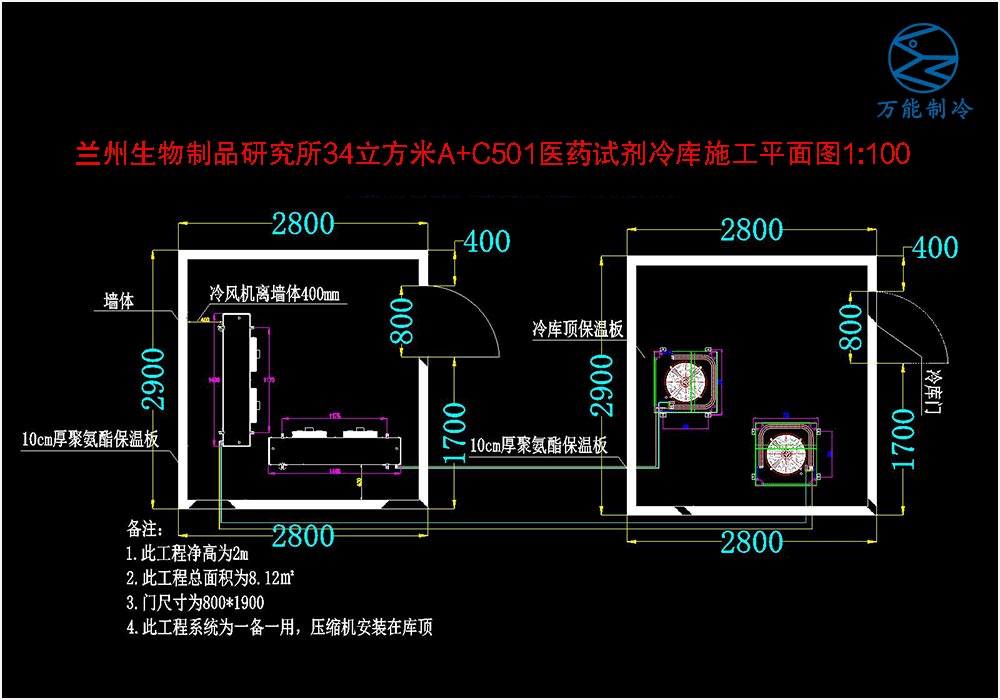

1.醫藥試劑冷庫施工平面圖;

2.醫藥試劑冷庫施工項目

• 制冷設備相關的建材采購；

• 制冷工藝安裝工程；

• 電氣及自控系統安裝工程；

• 系統調試交工 。

3.醫藥試劑冷庫主要產品說明

①艾默生谷輪渦旋壓縮機

艾默生壓縮機組振動小、噪音低，該機組堅固耐用，艾默生壓縮機整體采用閥板設計并配置了耐沖擊彈簧鋼閥片及壓縮機電子保護裝置。

艾默生壓縮機組空間要求小，高度極低、吸排氣閥位于壓縮機外廓線內。  艾默生縮機組能效高，具有高的制冷量和低的能耗，艾默生壓縮機配備高效率工作閥片，小的死點間隙及高效率、大容量電機。

②施耐德PLC強電柜配置說明

• 施耐德PLC強電柜體積小，設計緊湊合理，減少安裝控件。內部元件采用國際標準制造，確保顯示屏高質量可靠供電；

• 按照國家級行業標準設計制作，工藝美觀，性價比高；

• 具有手動控制、遠程自動控制、定時控制，其中定時控制可選擇單時段控制和多時段控制（多可設置6個時間段）；

• 內部設計有可靠的現代防雷裝置，解決了供電設備在室外早雷電的高饒問題。

3.醫藥試劑冷庫設計依據

所有設備、材料及施工均符合下列有關規范標準：

• 《冷庫設計規范》GB50072-2001

• 《冷藏庫建筑工程施工及驗收規范》 SBJ11-2000 J42-2000

• 《工業金屬管道工程質量檢驗評定標準》GB50184-93

• 《制冷設備、空氣分離設備安裝施工及驗收規范》GB50274-98

• 《現場設備、工業管道焊接工程施工及驗收規范》GBJ93－86

• 《電氣裝置安裝工程施工及驗收規范》GB50254-96~~50259-96

• 《建筑工程施工質量驗收統一標準》 GB50300-2001

醫藥試劑冷庫溫度設計參考氣象參數：

• 該工程地處甘肅省蘭州市，夏季室外干球溫度/℃：夏季空氣調節日平均26℃；夏季通風26℃；

• 夏季空氣調節室外濕球溫度20℃；

• 室外相對濕度:熱月平均濕度61%，夏季通風為44%；

• 大凍土：103cm;

• 夏季室外平均風速：2.2m/s；

• 冬季室外平均風速：1.7m/s；

三.蘭州生物制品研究所34立方米醫藥藥品儲藏工程圖片

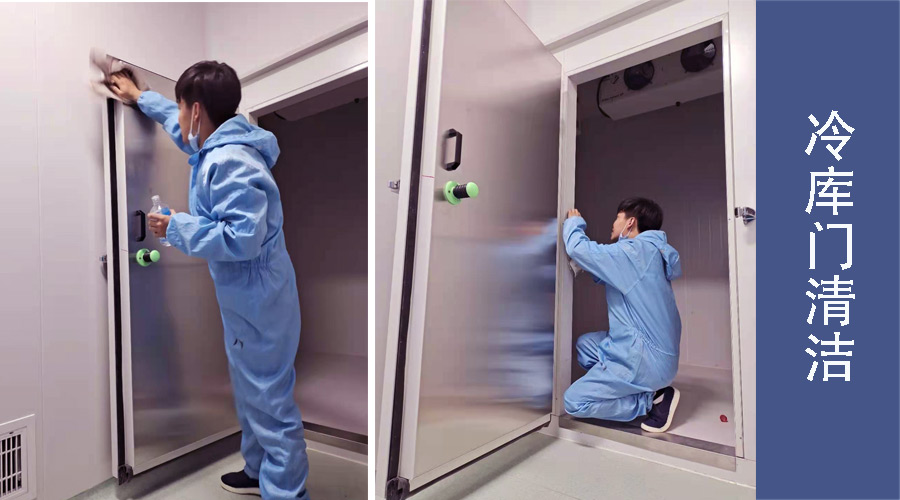

冷庫門清潔▼▼

上圖為萬能制冷郭師傅進行冷庫門的污漬清潔工作：用蘸酒精溶液的毛巾擦拭冷庫門邊及門面，消除門上殘留的塑料澆及安裝過程中留下的污漬。

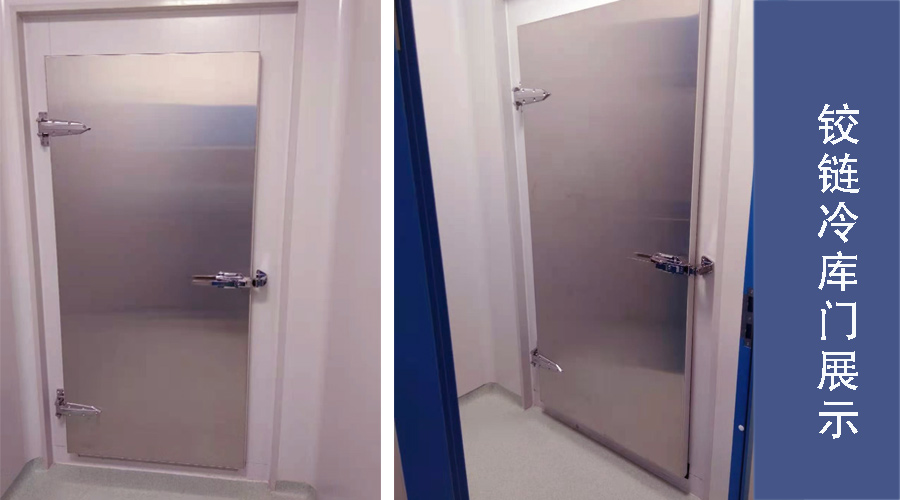

鉸鏈冷庫門展示▼▼

鉸鏈冷庫門介紹

鉸鏈”就是我們通常說的“合頁”。?鉸鏈的位置與門的高度和寬度有一定的比例關系，合適的位置可以保證門的開啟自由和穩固。一般知道門的高和寬是可以確定鉸鏈的位置的。但應注意的是，較大的鐵門的門柱（或框）一般應是混凝土或磚的，里面要預埋鐵件以固定鉸鏈，如果在施工門柱（或框）時已事先埋好了鐵件，那么在訂制鐵門時就應特別告訴廠家鉸鏈的位置。

四.工程施工時間安排

• 2019年12月3日簽訂醫藥試劑冷庫安裝合同


• 2019年12月3日~12月13日冷庫是制冷設備及保溫材料采購

• 2019年12月13日冷庫設備建造材料運輸入場；

• 2019年12月13日設備吊裝工程；

• 2019年12月13日—2019年12月15日制冷設備及管道安裝工程；

• 2019年12月15日~12月16電氣及自控系統安裝工程；

• 2019年12月17系統調試，客戶驗收。
