甘南夏河縣藥材保鮮庫安裝工程信息

一.工程設計

1.甘南320平米中藥材預冷庫平面設計圖

2.設計標準

• 《冷庫設計標準 GB 50072-2021》

• 《制冷設備安裝工程施工及驗收規范》

• 《機械設備安裝工程施工及驗收規范》

• 《工業管道及設備絕熱工程施工及驗收規范》

• 《工業設備及管道絕熱工程質量檢驗評定標準》

• 《工業管道施工及驗收規范》

3.制冷設備選擇

3.1 壓縮機的選擇

制冷系統依照經濟、適用，便于后續維護保養的原則選擇。本制冷系統采用單機單控方案，制冷設備分別對應單間冷庫。制冷劑采用二氟一氯甲烷（氟利昂 R22），具有無毒、無味、不燃的優點。

據上一步負荷計算出的制冷壓縮機組負荷進行選型。

1. 制冷壓縮機品牌選用漢鐘精機系列。

2. 整套冷庫采用漢鐘精機壓縮機組，陰涼庫壓縮機型號為：RC-180B。

3. 每套機組都包括了壓縮機、油分、儲液器、過濾器、壓力傳感器、壓力控制器等。

4. 機組的運行由庫溫自動控制，整套設備主要電氣元件采用施耐德品牌、PLC采用西門子品牌。

5. 采用螺桿壓縮機多機頭形式，壓縮機內部具有33%、66%、100%能調，根據冷庫負荷自動調節壓縮機啟動數量和能調，對于冷庫大大的降低耗電。

3.2 其他設備選擇

蒸發器選擇風機，冷風機外殼采用優質鋼板，磷化靜電噴涂工藝，耐腐蝕、外形美觀。盤管采用光亮性銅管，錯排式布局設計。利用機械漲管工藝，使銅管與翅片緊密結合，換熱效果更好；

4、庫體設計

保鮮庫庫體主要由庫體圍護結構、保溫庫體、冷庫保溫門以及保溫地面構成。庫體要求具有良好的隔熱性，減少外界熱量對庫內溫度的影響，從而提高貯藏質量，降低貯藏成本。

4.1 保溫材料的選用

陰涼庫庫板選用厚度δ=100mm聚氨酯現場噴涂，彩鋼板厚度δ≥0.5mm，聚氨酯保溫材料設計容重 40±2kg/m3，導熱系數≤0.024W/m.k，尺寸穩定性≤3（70～-30℃，48h）%，抗壓強度≥160Ka，吸水率≤4（v/v）%，防火等級B2。

4.2 冷庫門

冷庫門的確定，冷庫門尺寸2100mm×2600mm 采用厚度δ=100mm 聚氨酯彩鋼夾心冷庫板制作，聚氨酯容重 40±2kg/m3，防火等級B2， 氯丁橡膠氣密封條，耐低溫及高溫。

門內配有安全鎖扣自解除裝置，安全鎖桿在庫內可自由脫開，以防操作人員被誤鎖在庫內。

門框：采用鋁合金型材，并有塑料冷橋，使門體內表面的冷源不易跑至門全外部。并且鑲嵌式預埋鋼板的設計，使得門體在保證堅固的前提下更加輕便可靠。面板采用不銹鋼板，整體聚氨脂發泡。整個門體美觀大方，結構簡單。

軌道：選用高強度鋁合金中型軌道，上導尼龍輪在軌道內行走平穩，采用獨特的“浮開沉閉式” 結構，關閉時門體密封條與門框壓緊，保證密封性，開啟時門體自行上升，密封條離開門框，減少密封條磨損，延長使用壽命。并且利用根據杠桿原理設計的啟門器，使門體在開啟時十分輕便。

門樘框：高強度全鋁合金門框，并有冷橋設計，可放電熱絲。門框整體美觀耐用，并設計一槽口，只需將門洞包邊折成角尺料，便可將一邊插入鋁樘槽口內，安裝更加簡單方便。

4.3地面保溫

地面保溫采用厚度δ=150mm 高密度擠塑板（XPS）分錯鋪設，地面保溫層總厚度≥150mm，擠塑板容重27± 2kg/m3。擠塑板優點是：具有較好的保溫隔熱性能，極高的抗壓強度，良好的尺寸穩定性，較低的吸水性。擠塑聚苯乙烯泡沫板性能指標。

5、電器控制系統

5.1 照明

冷庫庫房內采用冷庫用 LED 冷光源照明燈，具有亮度高、密封性好、安全可靠等優點。

5.2 電纜敷設

設備選線按照芯線長期工作溫度不超過 65℃，敷設處環境溫度不超過 40℃，另加 5-10的余量選擇電纜，采用 BVR 型電纜(銅芯電纜)沿庫頂線槽或 PVC 管暗敷至用電設備。電氣線路穿過建筑物的隔熱層時，采取可靠的防火和防止冷橋的措施。

5.3 庫溫的控制

氟利昂制冷系統庫溫控制為自動控制，操作人員設定好庫房溫度后，自動控制房間溫度及制冷設備的開停，同時采用精創電氣品牌溫濕度控制器。

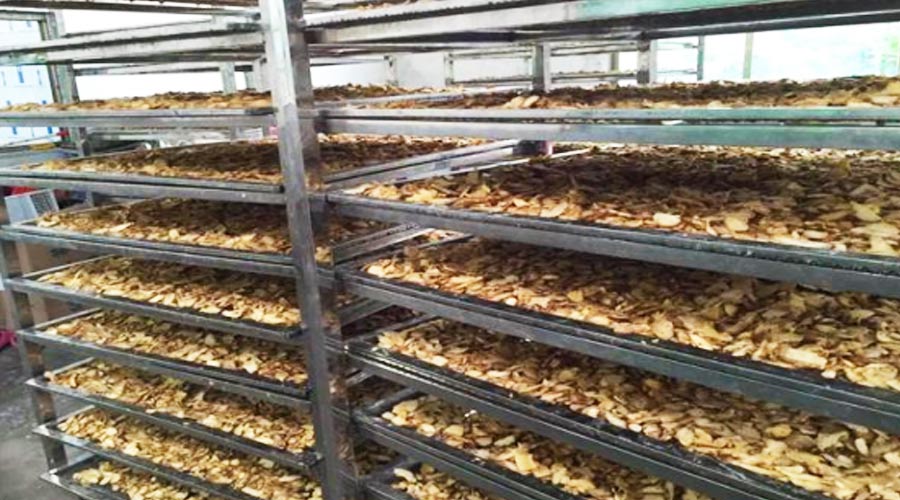

中藥材陰涼庫貯藏方法介紹

中藥材在陰涼儲藏的優勢

中藥材對質量要求很高，中藥材的品質稍微發生變化，就可能無法使用了。中藥材容易受到溫度、濕度等因素影響，中藥材冷庫的保質是很重要的。所以用中藥材陰涼冷庫來儲存中藥材，中藥材在預冷庫儲藏可以防止蟲害，中藥材冷庫儲藏的溫度為2~10℃，陰涼庫的溫度不高于20℃，常溫庫的溫度為0~30℃，庫房的相對濕度保持在45%~75%之間。

中藥材陰涼庫儲藏注意事項

• 不同種的中藥材可能會相互影響。所以中藥材需要分庫存放，或者密封包裝好。

• 有一些中藥材有腐蝕性，會腐蝕金屬，如果中藥材陰涼庫用來儲存這類中藥材，

• 必須控制好中藥材陰涼庫的濕度，一些礦物類中藥材，儲存環境過于干燥的話容易失去結晶水而風化；而濕度大又輕易溶化或吸潮，對藥性會產生影響。

• 要保證冷庫房低溫干燥度，有些揮發油多的中藥材，儲存溫度過的話，容易散失香氣或泛油；室內濕度大也易吸濕霉變和蟲蛀。

• 含糖分或膠質的中藥材，溫度、濕度大均易吸潮變軟發黏，易被污染，繼而霉?fàn)€蟲蛀，要控制好中藥材陰涼庫的溫濕度。
