一、甘肅蘭州生物研究所醫藥冷庫設計建造方案基礎信息

甘肅蘭州生物研究所醫藥冷庫基本信息概括

二、甘肅蘭州生物研究所醫藥冷庫設計方案詳情

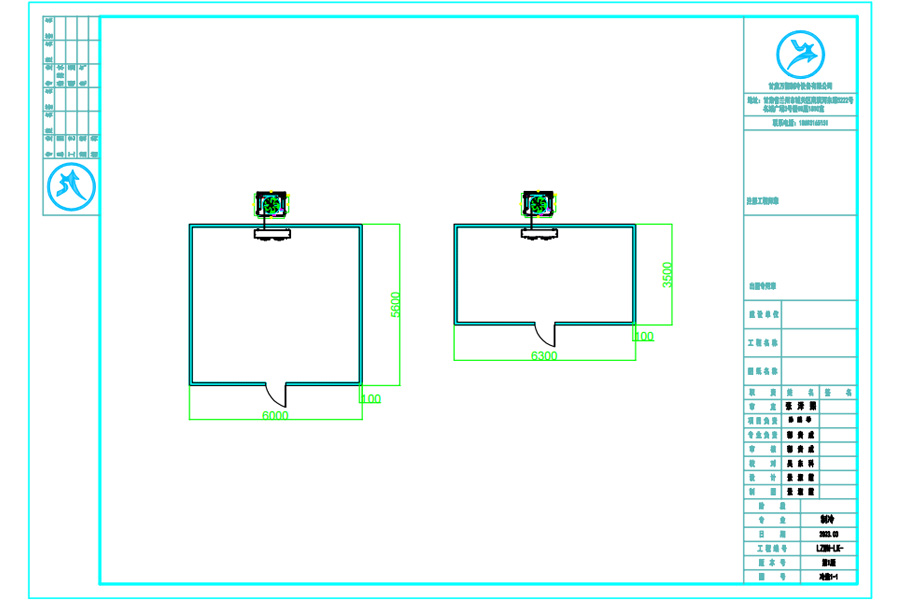

1.甘肅蘭州生物研究所醫藥冷庫設計平面圖

2.甘肅蘭州生物研究所醫藥冷庫設計施工項目

• 制冷工藝安裝工程；

• 電氣及自控系統安裝工程；

• 系統調試交工 。

3.甘肅蘭州生物研究所醫藥冷庫設計施工中采用的規范及技術標準

所有設備、材料及施工均符合下列有關規范標準：

• 《冷庫設計標準 GB 50072-2021》

• 《制冷設備安裝工程施工及驗收規范》

• 《機械設備安裝工程施工及驗收規范》

• 《工業管道及設備絕熱工程施工及驗收規范》

• 《工業設備及管道絕熱工程質量檢驗評定標準》

• 《工業管道施工及驗收規范》

4.甘肅蘭州生物研究所醫藥冷庫主要設備配置說明

4.1 制冷壓縮機

制冷系統依照經濟、適用，便于后續維護保養的原則選擇。本制冷系統采用單機單控方案，制冷設備分別對應單間冷庫。制冷劑采用二氟一氯甲烷（氟利昂 R22），具有無毒、無味、不燃的優點。

據計算冷庫的制冷壓縮機品牌選用艾默生渦旋式壓縮機。

4.2 庫體設計

保鮮庫庫體保溫選用厚度δ=100mm聚氨酯冷庫板，發泡密度≥40kg/m3，泡沫導熱系數λ≤0.018 w/㎡.k，抗壓強度: ＞ 2.5Kg/cm2 ，吸水率 ＜0.2Kg/m2 ，自熄性: ＜3S (必須加入阻燃劑) ，尺寸穩定性 ＜±0.5% 。2-8℃冷庫的墻板、頂板均采用不小于 100mm 厚聚氨酯雙面彩鋼板，彩鋼板厚度≥0.5mm，采用寶鋼板。

防冷橋設計

所謂“冷橋”，實際上是傳遞熱量的橋梁,由于冷庫的隔熱結構中局部構造的不同，引起該部位隔熱性能降低，成為冷量大量傳遞的通道，稱為“冷橋”.此外在國內由于南北的差異，“冷橋”在南方被稱之為“熱橋”，事實上兩者是相同的。

“熱橋”解析：主要是指在建筑物外圍護結構與外界進行熱量傳導時，由于圍護結構中的某些部位的傳熱系數明顯大于其他部位，使得熱量集中地從這些部位快速傳遞，從而加大了建筑物的空調、采暖負荷及能耗，稱為“熱橋”。

在相鄰不同庫溫的庫房或庫內與庫外之問，由于建筑結構的聯系構件或隔熱層中斷都會形成“冷橋”現象。在冷橋處容易出現結冰、結霜現象，若不加以處理，熱量便由此大量傳入，冷庫建設面積會逐漸擴大，接著會造成隔熱層、結構構件損壞，甚至冷庫受到破壞。

冷庫門的確定，冷庫門尺寸1000mm×2100mm不銹鋼半埋門，采用厚度δ=100mm 聚氨酯彩鋼夾心冷庫板制作，聚氨酯容重 40±2kg/m3。 氯丁橡膠氣密封條，耐低溫及高溫。

門內配有安全鎖扣自解除裝置，安全鎖桿在庫內可自由脫開，以防操作人員被誤鎖在庫內。
