蘭州生物制品研究所2400立方米輪狀病毒疫苗冷庫工程信息

（注：以上報價僅供參考，因?yàn)槔鋷齑笮　⒃O(shè)備不同、地域差別，造價也不相同。如需準確造價請電話咨詢?nèi)f能制冷工程師。）

寫在前面的話：疫苗和藥品被廣泛地應用于人類疾病治療，甘肅萬能制冷設備公司為醫學發展助力，和蘭州生物制品研究所合作設計建造2400立方米病毒疫苗醫藥冷庫工程，解決儲藏難題。

一.客戶簡介

中國生物蘭州生物制品研究所有限責任公司（以下簡稱公司）始建于1934年，是我國歷史悠久的生物制品研究所之一。隸屬國務院國資委主管的中國醫藥集團有限公司下屬的中國生物技術股份有限公司，是中國生物技術股份有限公司二級法人企業。

公司主要從事疫苗、毒素、抗毒素、診斷試劑等生物制品的生產、研發和經營，是國家生物制品行業的骨干企業。

二.工程概況

蘭州生物制品研究所2400立方米病毒疫苗冷庫，類型為醫藥冷庫。于2019年6月正式簽訂冷庫安裝合同，歷時3個月整個工程在2019年9月正式完工。

1.疫苗冷庫施工項目

• 制冷設備及保溫材料采購；

• 制冷工藝安裝工程；

• 電氣及自控系統安裝工程；

• 系統調試交工 。

2.病毒疫苗冷庫建造建材清單

冷庫制冷系統和電氣系統設備清單▼

15間冷庫配置表詳細介紹▼

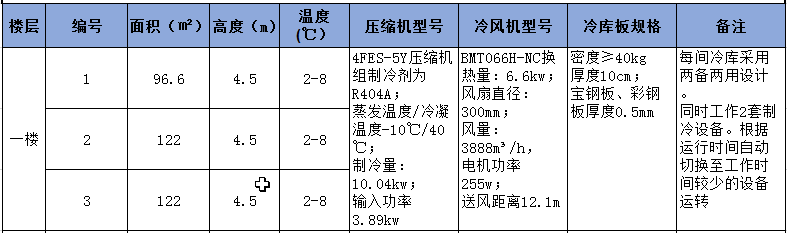

（一樓1-3號冷庫制冷設備配置清單▲）

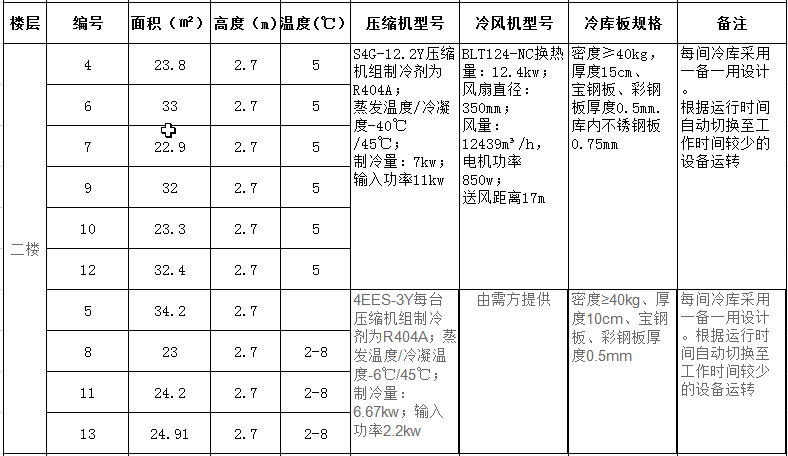

（二樓4-13號冷庫制冷設備配置清單▲）

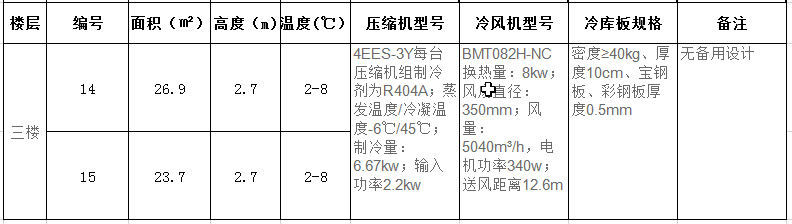

（三樓4-13號冷庫制冷設備配置清單▲）

3.冷藏庫主要產品說明

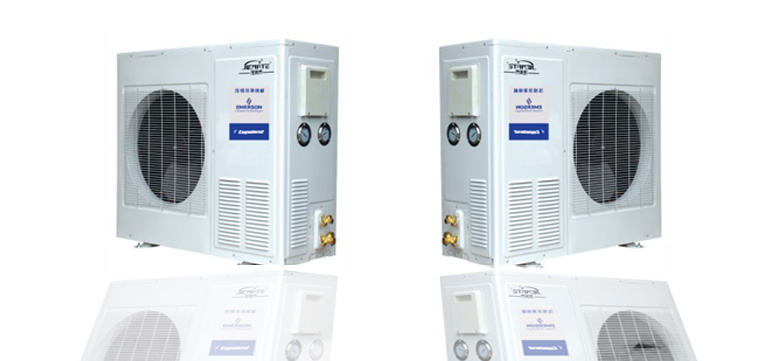

（1）艾默生制冷壓縮機組制配置說明

艾默生壓縮機組振動小、噪音低，該機組堅固耐用，艾默生壓縮機整體采用閥板設計并配置了耐沖擊彈簧鋼閥片及壓縮機電子保護裝置。

艾默生壓縮機組空間要求小，高度極低、吸排氣閥位于壓縮機外廓線內。  艾默生縮機組能效高，具有高的制冷量和低的能耗，艾默生壓縮機配備高效率工作閥片，小的死點間隙及高效率、大容量電機。

（2）冷風機

• D系列冷風機是一種配套于氟利昂制冷機組使用的庫內冷卻降溫設備，按使用溫度來區分：分為DL、DD、DJ三種系列，可分別適用于不同的庫溫。

• DL型冷風機主要適用于0°C左右的保鮮庫；

• DD型冷風機主要適用于-18°C的冷藏庫；

• DJ型冷風機主要適用于-25°C以下的速凍庫。

產品特點

• 專為保險、冷凍、冷藏而設計。外殼采用優質鋼板，磷化靜電噴涂工藝，耐腐蝕、外形美觀；

• 盤管采用光亮性銅管，錯排式布局設計。利用機械漲管工藝，使銅管與翅片緊密結合，換熱效果更好；

4.疫苗冷庫設計依據

所有設備、材料及施工均符合下列有關規范標準：

• 《冷庫設計規范》GB50072-2001

• 《冷藏庫建筑工程施工及驗收規范》 SBJ11-2000 J42-2000

• 《工業金屬管道工程質量檢驗評定標準》GB50184-93

• 《制冷設備、空氣分離設備安裝施工及驗收規范》GB50274-98

• 《現場設備、工業管道焊接工程施工及驗收規范》GBJ93－86

• 《電氣裝置安裝工程施工及驗收規范》GB50254-96~~50259-96

• 《建筑工程施工質量驗收統一標準》 GB50300-2001

疫苗冷庫溫度設計參考?xì)庀髤?shù)：

• 該工程地處甘肅省蘭州市，夏季室外干球溫度/℃：夏季空氣調節日平均26℃；夏季通風26℃；

• 夏季空氣調節室外濕球溫度20℃；

• 室外相對濕度:熱月平均濕度61%，夏季通風為44%；

• 大凍土：103cm;

• 夏季室外平均風速：2.2m/s；

• 冬季室外平均風速：1.7m/s；

三.蘭州生物制品研究所輪狀病毒疫苗冷庫工程圖片

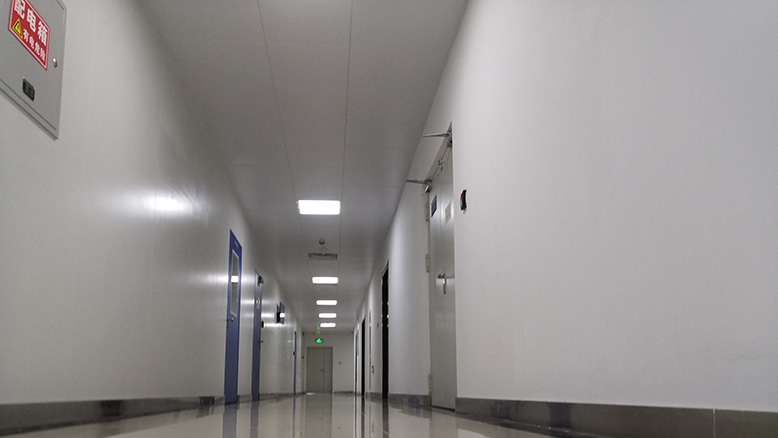

冷庫樓層展示▼

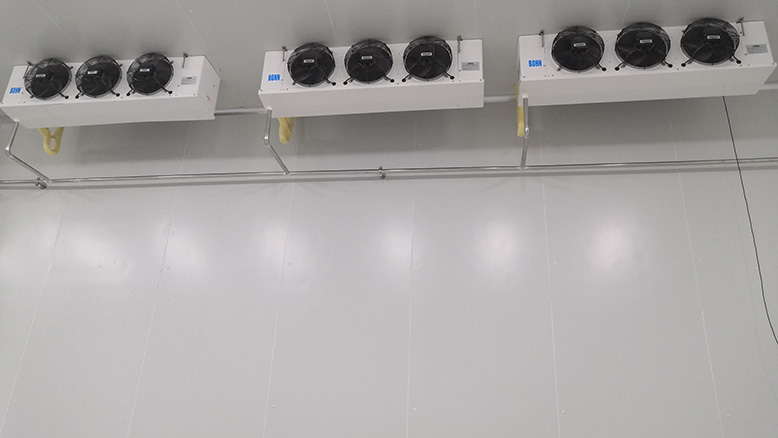

冷庫D系列冷風機展示▼

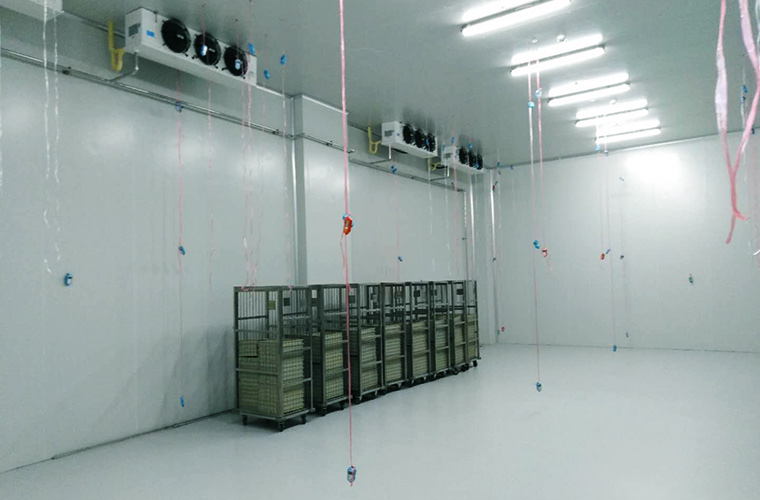

醫藥冷庫溫度驗證▼

蘭州生物制品研究所輪狀病毒疫苗冷庫溫度GSP驗證：

• 均勻性布點：倉間各角各布置上下兩個測點，每個測點離墻30cm，上層測點不超過風機下沿水平高度。下層測點與貨架托盤高度齊平，左右測點水平間距不超過5m，垂直間距不超過2m；每個均勻性布點區域的中心測點在試劑堆放高度的2/3位置；

• 門口位置布點：門口兩側各布置上下兩個測點，門口中間上沿布置1個測點，上層測點不超過風機下沿水平高度，下層測點與貨架托盤高度齊平，各測點離門口距離0.5m；

• 風機出風口位置布點：每個風機前，離風機出風口下沿水平距離1m處均勻布置3個測點，離風機出風口下沿水平距離1.5m處均勻布置2個測點。

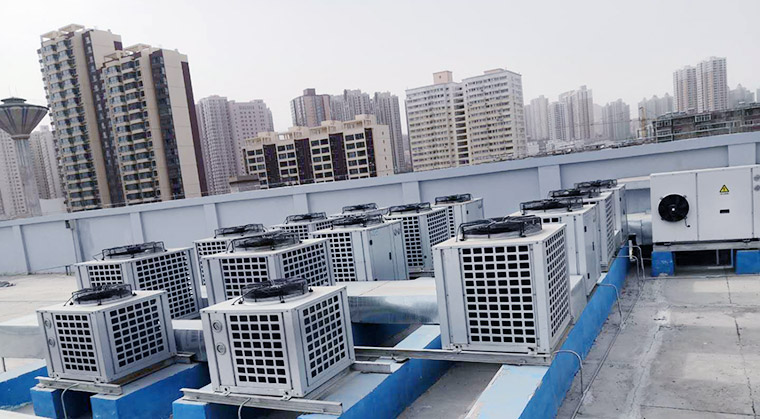

比澤爾壓縮冷凝機組▼

四.蘭州生物制品研究所輪狀病毒疫苗冷庫施工進度及時間

• 2019年4月1日簽訂輪狀病毒疫苗冷庫安裝合同；

• 2019年4月1日—2019年4月10日冷庫制冷設備采購；

• 2019年4月10日——2019年4月17日冷庫設備建造材料運輸入場；

• 2019年4月17日—2019年5月17日設備吊裝工程；

• 2019年5月17日—2019年7月17日制冷設備及管道安裝工程；

• 2019年7月17日—2019年9月20日電氣及自控系統安裝工程；

• 2019年9月20日—2019年10月30日系統調試，客戶驗收。
