寧夏吳忠16立方醫藥冷庫設計工程信息

一、工程設計

1、寧夏吳忠16立方醫藥冷庫平面設計圖

2、相關資料及設計方案初定

2.1室外設計參數

• 夏季：空調室外計算干球濕度30.5℃，室外計算濕球溫度20.2℃

• 夏季空調日平均：25.8℃

• 夏季空調日較差：9℃

• 夏季熱月平均溫度：22.2

• 平均風速：2.2m/s

2.2 室內設計參數

• 室內溫度∶15℃'～35C，相對濕度∶（70%冬季），（85%夏季）?

• 室內大相對濕度∶日平均不大于 90%（25℃時）?

• 地震地面加速度∶水平加速度不超過 0.2G，垂直加速度不超過 0.1G

• 電力供應; 額定電壓為 380V/220V，電壓波動率∶ ±7%，額定頻率為 50Hz，頻率波動率; ±2%，接地電阻不大于 1 Q。

2.3、設計標準

• 《冷庫設計標準 GB 50072-2021》

• 《制冷設備安裝工程施工及驗收規范》

• 《機械設備安裝工程施工及驗收規范》

• 《工業管道及設備絕熱工程施工及驗收規范》

• 《工業設備及管道絕熱工程質量檢驗評定標準》

• 《工業管道施工及驗收規范》

• 用戶需求

3、制冷設備選擇

3.1 壓縮機的選擇

制冷系統依照經濟、適用，便于后續維護保養的原則選擇。本制冷系統采用單機單控方案，制冷設備分別對應單間冷庫。制冷劑采用二氟一氯甲烷（氟利昂 R22），具有無毒、無味、不燃的優點。

據計算冷庫的制冷壓縮機品牌選用艾默生谷輪壓縮機ZB系列。冷庫采用渦旋式壓縮機型號為ZB21。

3.2 其他設備的選擇

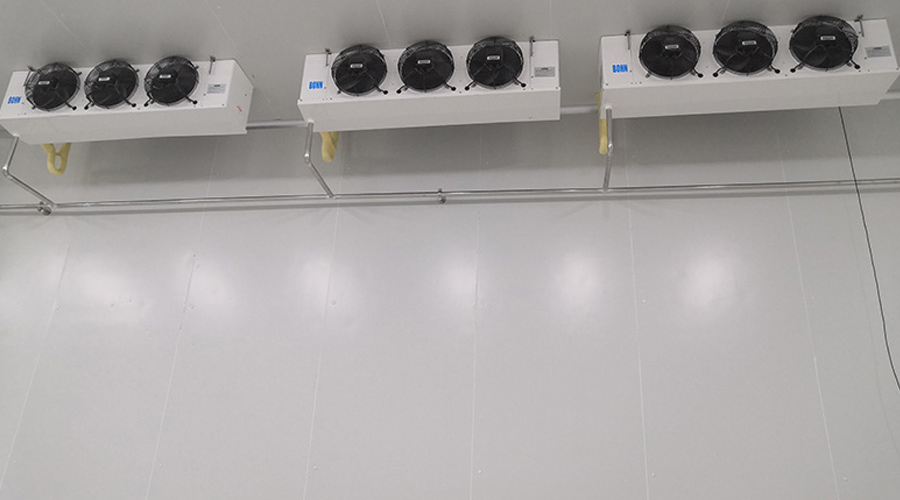

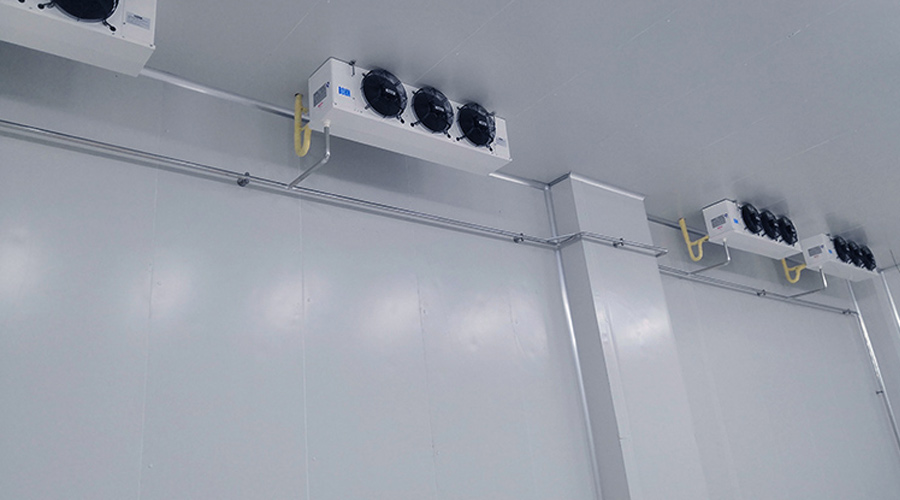

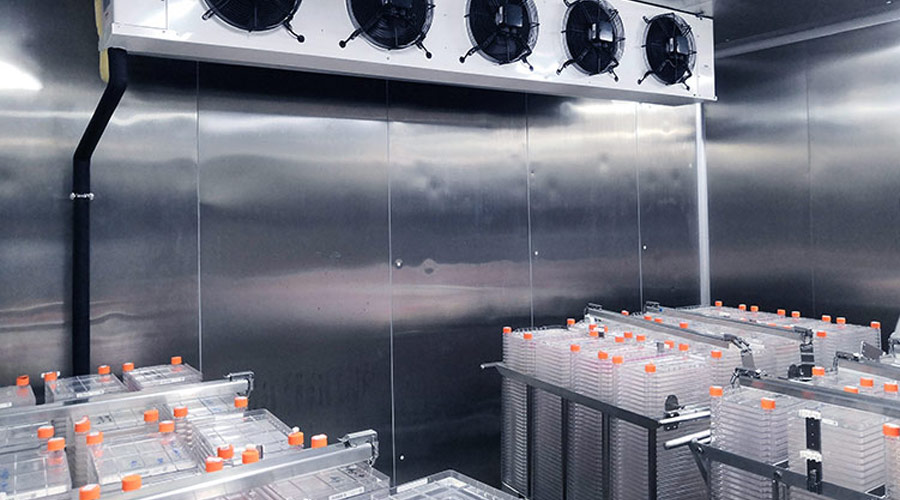

蒸發器選擇冷風機，冷風機外殼采用優質鋼板，磷化靜電噴涂工藝，耐腐蝕、外形美觀。盤管采用光亮性銅管，錯排式布局設計。利用機械漲管工藝，使銅管與翅片緊密結合，換熱效果更好；蒸發器除霜方式采用熱氟融霜。

熱氟融霜的基本原理是利用壓縮機排出的熱氟利昂蒸氣，對冷風機進行加熱除霜。除霜后的氟利昂液體排入排液桶，再加壓使排液桶內的氟利昂供入供液管參與制冷。除霜時，排液流向和制冷循環時的方向一致。

熱氟融霜優點：

• 大大降低制冷系統的化霜能耗，尤其是中大型制冷系統；

• 能量利用效率高；

• 化霜時間短；

• 化霜后庫溫上升幅度??；

• 有利于清除冷風機管壁積油，提高冷風機換熱效率；


4、庫體設計

保鮮庫庫體主要由庫體圍護結構、保溫庫體、冷庫保溫門以及保溫地面構成。庫體要求具有良好的隔熱性，減少外界熱量對庫內溫度的影響，從而提高貯藏質量，降低貯藏成本。

4.1 保溫材料的選用

冷庫六面選用厚度δ=100mm聚氨酯冷庫板設計，導熱系數≤0.024W/m.k，尺寸穩定性≤3（70～-30℃，48h）%，抗壓強度≥160Ka，吸水率≤4（v/v）%，防火等級B2。

4.2 冷庫門

冷庫門的確定，冷庫門尺寸700mm×1700mm聚氨酯半埋門， 采用厚度δ=100mm 聚氨酯彩鋼夾心冷庫板制作，聚氨酯容重 40±2kg/m3，防火等級B2， 氯丁橡膠氣密封條，耐低溫及高溫。

門框：采用鋁合金型材，并有塑料冷橋，使門體內表面的冷源不易跑至門全外部。并且鑲嵌式預埋鋼板的設計，使得門體在保證堅固的前提下更加輕便可靠。面板采用不銹鋼板，整體聚氨脂發泡。整個門體美觀大方，結構簡單。

軌道：選用高強度鋁合金中型軌道，上導尼龍輪在軌道內行走平穩，采用獨特的“浮開沉閉式” 結構，關閉時門體密封條與門框壓緊，保證密封性，開啟時門體自行上升，密封條離開門框，減少密封條磨損，延長使用壽命。并且利用根據杠桿原理設計的啟門器，使門體在開啟時十分輕便。

門樘框：高強度全鋁合金門框，并有冷橋設計，可放電熱絲。門框整體美觀耐用，并設計一槽口，只需將門洞包邊折成角尺料，便可將一邊插入鋁樘槽口內，安裝更加簡單方便。

二、醫藥冷庫貯藏要求及注意事項

1、醫藥冷庫保鮮溫濕度要求

藥品冷庫的貯藏溫度為2-8℃，主要貯藏的藥品為常溫條件下無法儲藏的產品。藥品在冷庫貯藏期間要控制好冷庫的溫度，低溫的環境‘可以延長藥品的報保質期。醫藥冷庫的濕度一般控制在75%，醫藥冷庫具有自動調控溫濕度的功能，有備用發電機組或雙回路供電系統。

3、醫藥冷庫貯藏注意事項

• 藥品在冷庫貯藏期間要嚴格按照《藥品經營質量管理規范》進行貯藏；

• 定期對冷庫、冷藏車以及冷藏箱、保溫箱進行檢查、維護并記錄。

• 冷庫內藥品的堆垛間距，藥品與地面、墻壁、庫頂部的間距符合《規范》的要求；
