一、工程設計

1、酒泉48立方花卉種子冷藏庫平面設計圖

2、相關資料及設計方案初定

2.1室外設計參數

• 夏季：空調室外計算干球濕度30.5℃，室外計算濕球溫度20.2℃

• 夏季空調日平均：25.8℃

• 夏季空調日較差：9℃

• 夏季較熱月平均溫度：22.2

• 平均風速：2.2m/s

2.2 室內設計參數

• 室內溫度∶15℃'～35C，相對濕度∶（70%冬季），（85%夏季）?

• 室內較大相對濕度∶日平均不大于 90%（25℃時）?

• 地震地面加速度∶水平加速度不超過 0.2G，垂直加速度不超過 0.1G

• 電力供應; 額定電壓為 380V/220V，電壓波動率∶ ±7%，額定頻率為 50Hz，頻率波動率; ±2%，接地電阻不大于 1 Q。

2.3、設計標準

• 《冷庫設計標準 GB 50072-2021》

• 《制冷設備安裝工程施工及驗收規范》

• 《機械設備安裝工程施工及驗收規范》

• 《工業管道及設備絕熱工程施工及驗收規范》

• 《工業設備及管道絕熱工程質量檢驗評定標準》

• 《工業管道施工及驗收規范》

• 用戶需求

3、制冷設備選擇

3.1 壓縮機的選擇

制冷系統依照經濟、適用，便于后續維護保養的原則選擇。本制冷系統采用單機單控方案，制冷設備分別對應單間冷庫。制冷劑采用二氟一氯甲烷（氟利昂 R22），具有無毒、無味、不燃的優點。

據計算冷庫的制冷壓縮機品牌選用艾默生谷輪壓縮機ZB系列。冷庫采用壓縮機型號為ZFI27。

 艾默生縮機組能效高，具有高的制冷量和較低的能耗，艾默生壓縮機配備高效率工作閥片，較小的死點間隙及高效率、大容量電機。  艾默生壓縮機組振動小、噪音低，該機組堅固耐用，艾默生壓縮機整體采用閥板設計并配置了耐沖擊彈簧鋼閥片及壓縮機電子保護裝置。艾默生壓縮機組空間要求小，高度極低、吸排氣閥位于壓縮機外廓線內。

3.2 其他設備選擇

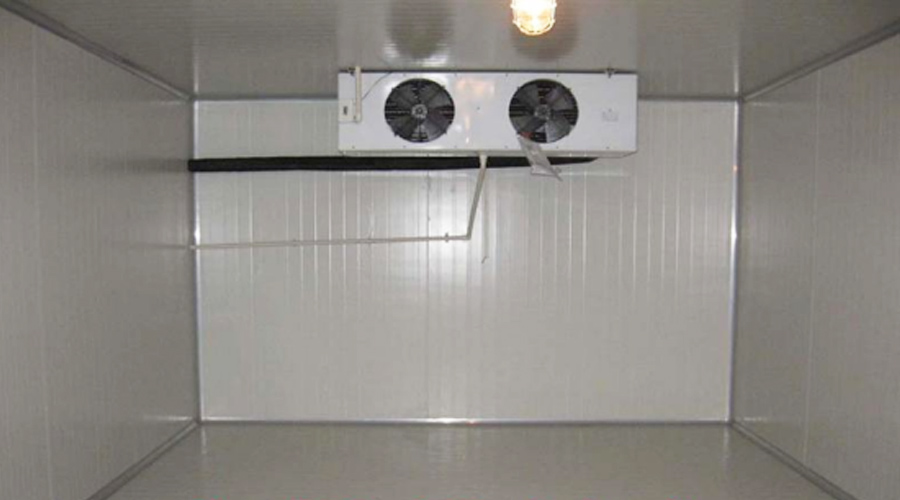

蒸發器選擇風機，冷風機外殼采用優質鋼板，磷化靜電噴涂工藝，耐腐蝕、外形美觀。盤管采用光亮性銅管，錯排式布局設計。利用機械漲管工藝，使銅管與翅片緊密結合，換熱效果更好；蒸發方式選擇熱敷融霜。

熱氟融霜的基本原理是利用壓縮機排出的熱氟利昂蒸氣，對冷風機進行加熱除霜。除霜后的氟利昂液體排入排液桶，再加壓使排液桶內的氟利昂供入供液管參與制冷。除霜時，排液流向和制冷循環時的方向一致。

熱氟融霜優點：

• 大大降低制冷系統的化霜能耗，尤其是中大型制冷系統；

• 能量利用效率高；

• 化霜時間短；

• 化霜后庫溫上升幅度小；

• 有利于清除冷風機管壁積油，提高冷風機換熱效率；


4、庫體設計

保鮮庫庫體主要由庫體圍護結構、保溫庫體、冷庫保溫門以及保溫地面構成。庫體要求具有良好的隔熱性，減少外界熱量對庫內溫度的影響，從而提高貯藏質量，降低貯藏成本。

4.1 保溫材料的選用

冷庫庫板選用厚度δ=100mm聚氨酯冷庫板設計，聚氨酯保溫材料設計容重 40±2kg/m3，導熱系數≤0.024W/m.k，尺寸穩定性≤3（70～-30℃，48h）%，抗壓強度≥160Ka，吸水率≤4（v/v）%，防火等級B2。

4.2 冷庫門

冷庫門的確定，冷庫門尺寸700mm×1700mm 采用厚度δ=100mm 聚氨酯彩鋼夾心冷庫板制作，聚氨酯容重 40±2kg/m3，防火等級B2， 氯丁橡膠氣密封條，耐低溫及高溫。

門框：采用鋁合金型材，并有塑料冷橋，使門體內表面的冷源不易跑至門全外部。并且鑲嵌式預埋鋼板的設計，使得門體在保證堅固的前提下更加輕便可靠。面板采用不銹鋼板，整體聚氨脂發泡。整個門體美觀大方，結構簡單。

軌道：選用高強度鋁合金中型軌道，上導尼龍輪在軌道內行走平穩，采用獨特的“浮開沉閉式” 結構，關閉時門體密封條與門框壓緊，保證密封性，開啟時門體自行上升，密封條離開門框，減少密封條磨損，延長使用壽命。并且利用根據杠桿原理設計的啟門器，使門體在開啟時十分輕便。

門樘框：高強度全鋁合金門框，并有冷橋設計，可放電熱絲。門框整體美觀耐用，并設計一槽口，只需將門洞包邊折成角尺料，便可將一邊插入鋁樘槽口內，安裝更加簡單方便。

二、冷庫貯藏種子溫濕度要求

冷庫存放種子由于品種的差異性，儲藏溫度也不相同?？傮w來說適合種子儲藏的溫度分三種情況，具體如下：

1.短期種子冷庫儲藏溫度 短期種子儲藏用于保存生產性種子，設計溫度一般控制在15℃~20℃，相對濕度為50%~60%。包裝建議使用布袋、紙袋和玻璃容器。

2.中期種子冷庫儲藏溫度 中期種子儲藏用于保存流動性種子，設計溫度一般控制在0℃~10℃，相對濕度＜60%，包裝建議使用金屬盒、玻璃容積、鋁箔袋、塑料復合膜袋等不透氣的容積。

3.長期種子冷庫儲藏溫度 國際上種子長期儲藏的參考溫度為-18℃及以下，種子含水量控制在5±1%。使用冷藏庫儲藏時，設計溫度為-10℃~-20℃，相對溫度不大于60%。包裝和中期貯藏包裝是一樣的，一定要不透氣。
