【前言】：萬能制冷整理冷庫施工及驗收標準 GB51440-2021第6.6章制冷系統檢查和試驗相關知識，下面一起來學習吧。

6.6 制冷系統檢查和試驗

6.6.1 制冷系統和二氧化碳載冷系統管道的外觀檢查、焊接接頭檢查、硬度檢查應符合設計文件的要求及現行國家標準《工業金屬管道工程施工規范》GB50235的有關規定，并應符合下列規定：

1. 制冷系統和二氧化碳載冷系統中壓力管道檢查應符合國家現行標準《壓力管道安全技術監察規程——工業管道》TSGD0001和《壓力管道規范 工業管道 第5部分：檢驗與試驗》GB/T20801.5的有關規定；

2. 當設計文件對管道焊縫檢查等級無要求時，設計溫度低于-20℃的管道應為Ⅰ級，其他設計溫度的氨和二氧化碳管道應為Ⅲ級、鹵代烴及其混合物管道應為Ⅳ級。

6.6.2 制冷系統和二氧化碳載冷系統管道應進行壓力試驗，制冷系統和二氧化碳載冷系統應進行泄漏試驗和真空度試驗。

6.6.3 氣體壓力試驗時應劃出作業區的邊界，無關人員嚴禁進入試壓作業區內。

6.6.4 氨制冷系統管道的壓力試驗和泄漏試驗應采用干燥壓縮空氣或氮?dú)?，鹵代烴及其混合物制冷系統和二氧化碳制冷、載冷系統管道的壓力試驗和泄漏試驗宜采用氮?dú)狻?/span>

6.6.5 壓力試驗、泄漏試驗和真空度試驗應符合設計文件的要求及國家現行標準《壓力管道安全技術監察規程——工業管道》TSG D0001和《壓力管道規范 工業管道 第5部分：檢驗與試驗》GB/T20801.5的有關規定，并應符合下列規定：

1. 制冷系統和二氧化碳載冷系統管道系統壓力試驗時，設計壓力小于試驗壓力的制冷壓縮機（機組）、制冷劑泵等設備、安全閥在試驗期間應隔離，玻璃板液位計等自控元件及儀表在開始試壓前應隔離，待系統壓力穩定后再緩慢開啟其與系統連通的閥門；

2. 泄漏試驗應在壓力試驗之后進行，可使用壓力試驗的剩余氣壓；
   制冷系統和二氧化碳載冷系統泄漏試驗時，與外界連通的閥門應關閉，系統內的試驗壓力相同部分的閥門應全部開啟；

3. 制冷系統和二氧化碳載冷系統真空試驗時，與外界連通的閥門應關閉，系統內的閥門應全部開啟。

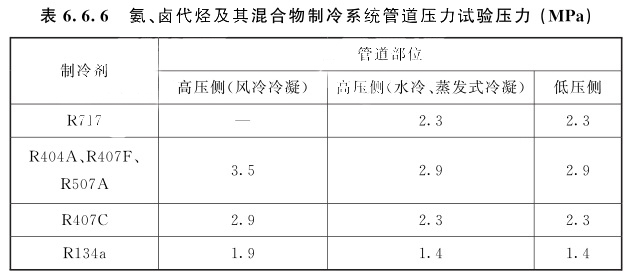

6.6.6 制冷系統和二氧化碳載冷系統管道壓力試驗壓力應符合設計文件的要求及國家現行標準《壓力管道安全技術監察規程——工業管道》TSG D0001和《壓力管道規范 工業管道 第5部分：檢驗與試驗》GB/T20801.5的有關規定，氨、鹵代烴及其混合物制冷系統管道壓力試驗壓力不應小于表6.6.6內的壓力值。

注：

1. 高壓側是指自制冷壓縮機排氣口經冷凝器、儲液器到節流裝置的入口這一段制冷管道。

2. 低壓側是指自系統節流裝置出口，經蒸發器到制冷壓縮機吸入口這一段制冷管道，雙級壓縮制冷裝置的中間冷卻器的中壓部分亦屬于低壓側。

6.6.7 二氧化碳制冷和載冷系統管道壓力試驗的最小壓力應符合下列規定：

1. 與熱氣融霜無關的管道應為4.5MPa；

2. 與熱氣融霜有關的管道應為5.9MPa。

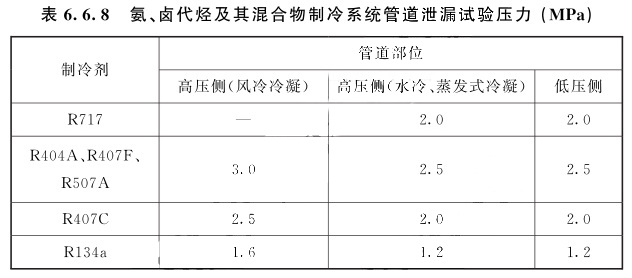

6.6.8 制冷系統和二氧化碳載冷系統泄漏試驗壓力應符合設計文件的要求及國家現行標準《壓力管道安全技術監察規程——工業管道》TSGD0001和《壓力管道規范 工業管道 第5部分：檢驗與試驗》GB/T20801.5的有關規定，氨、鹵代烴及其混合物制冷系統管道泄漏試驗壓力不應小于表6.6.8內的壓力值。

注：

1. 高壓側是指自制冷壓縮機排氣口經冷凝器、儲液器到節流裝置的入口這一段制冷管道。

2. 低壓側是指自系統節流裝置出口，經蒸發器到制冷壓縮機吸入口這一段制冷管道，雙級壓縮制冷裝置的中間冷卻器的中壓部分亦屬于低壓側。

6.6.9 二氧化碳制冷和載冷系統泄漏試驗的最小壓力應符合下列規定：

1. 與熱氣融霜無關的管道應為3.9MPa；

2. 與熱氣融霜有關的管道應為5.1MPa。

6.6.10 真空試驗壓力應符合設計要求，當設計無具體要求時，絕對壓力不應超過5kPa。

條文說明

6.6.1 對于制冷和載冷系統中壓力管道的檢查，應同時符合現行國家標準《壓力管道規范?工業管道?第5部分：檢驗與試驗》GB/T?20801.5、《工業金屬管道工程施工規范》GB?50235的有關規定，當兩者不一致時，以現行國家標準《壓力管道規范?工業管道?第5部分：檢驗與試驗》GB/T?20801.5為準。

6.6.3 本條為強制性條文，必須嚴格執行。氣體壓力試驗時制冷系統內部壓力高，缺陷部位有可能爆裂并傷害附近的人員，因此應劃定作業區，嚴禁無關人員進入。

6.6.5 本條第1款指在施工階段僅管道需要壓力試驗，并且可以分段試驗，機器和設備不需要壓力試驗。第3款指整個系統需要同時做泄漏試驗。第4款指整個系統需要同時做真空試驗。

6.6.6～6.6.9 這四條規定中的壓力值均為表壓。
