【前言】：萬能制冷整理冷庫施工及驗收標準 GB51440-2021第4.7章砌體工程相關(guān)知識，下面一起來學習吧。

4.7 砌體工程

4.7.1 砌體工程所用的主要建筑材料應符合本標準第4.1節(jié)的有關(guān)要求。

4.7.2 砌體工程的施工及驗收除應執(zhí)行本標準規(guī)定外，尚應符合現(xiàn)行國家標準《砌體結(jié)構(gòu)工程施工質(zhì)量驗收規(guī)范》GB50203的有關(guān)規(guī)定。

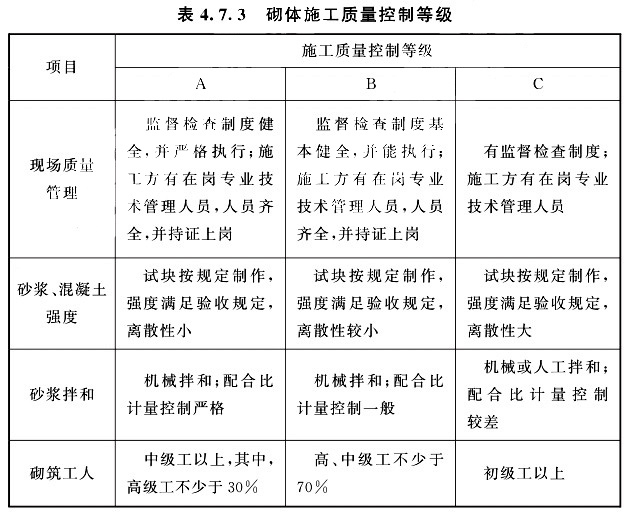

4.7.3 砌體施工質(zhì)量控制等級應分為三級，并應按表4.7.3劃分。冷庫工程的砌體施工質(zhì)量應符合設計要求，當設計無具體要求時不應低于B級。

4.7.4 冷間內(nèi)及有凍脹環(huán)境條件的區(qū)域，地面以下或防潮層以下的砌體，不應采用多孔磚。

4.7.5 冷間內(nèi)磚砌體應符合設計要求，當設計無具體要求時，砌體應使用抗凍性合格的墻體材料，承重墻磚砌體應采用強度等級不低于MU20的燒結(jié)普通磚，非承重墻磚砌體應采用強度等級不低于MU10的燒結(jié)普通磚。

4.7.6 填充墻砌體砌筑，應在主體結(jié)構(gòu)澆筑完成28d后，其承重主體結(jié)構(gòu)檢驗批驗收合格后開始砌筑；填充墻與承重主體結(jié)構(gòu)間的空（縫）隙部位施工，應在填充墻砌筑14d后進行。

4.7.7 砌筑燒結(jié)普通磚、燒結(jié)多孔磚、蒸壓灰砂磚、蒸壓粉煤灰磚砌體時，磚應提前1d~2d適度濕潤，不得采用干磚或處于吸水飽和狀態(tài)的磚砌筑，塊體濕潤程度宜符合下列規(guī)定：

1. 燒結(jié)類塊體的相對含水率宜為60%~70%；

2.  混凝土多孔磚及混凝土實心磚不宜澆水濕潤，但在氣候干燥炎熱的情況下，宜在砌筑前對其噴水濕潤；蒸壓加氣混凝土砌塊的含水率宜小于30%，其他非燒結(jié)類塊體的相對含水率宜為40%~50%。

4.7.8 冷間內(nèi)砌筑砌體應采用水泥砂漿砌筑，強度等級應符合設計要求，且不應低于M7.5。

4.7.9 現(xiàn)場拌制的砂漿應隨拌隨用，拌制的砂漿應在3h內(nèi)使用完畢；當施工期間最高氣溫超過30℃時，應在2h內(nèi)使用完畢。

4.7.10 砌體砌筑的水平灰縫厚度和豎向灰縫寬度應正確，灰縫應橫平豎直，厚薄均勻，水平灰縫厚度及豎向灰縫寬度應為10mm±2mm；灰縫的飽滿度不得低于90%；豎向灰縫應采用擠漿或加漿方法，不得用水沖漿灌縫。

4.7.11 處于低溫環(huán)境下的庫房墻砌體及與主體混凝土結(jié)構(gòu)的連接應符合設計要求，當設計無具體要求時應符合下列規(guī)定：

1. 墻砌體應沿框架柱全高每隔500mm放置2∮6拉結(jié)鋼筋，拉結(jié)鋼筋應沿墻體水平通長設置；


2. 墻砌體頂應與上部框架梁緊密結(jié)合，施工中墻頂與上部框架梁接觸處可先留一定空隙，待砌體變形穩(wěn)定后并至少間隔7d可采用一皮磚或配磚斜砌楔緊。

4.7.12 填充墻與承重墻、柱、梁的連接鋼筋，當采用化學植筋的連接方式時，應進行實體檢測。錨固鋼筋拉拔試驗的軸向受拉非破壞承載力檢驗值應為6.0kN。抽檢鋼筋在檢驗值作用下應基材無裂縫、鋼筋無滑移宏觀裂損現(xiàn)象；持荷2min期間荷載值降低不應大于5%。

4.7.13 冷庫工程所用砌塊的品種、強度等級應符合設計要求，并應規(guī)格一致；冷間內(nèi)砌筑的墻體應注意保證冷庫工程保溫隔熱層的整體連續(xù)性，不得損壞冷庫工程隔汽層及保溫層。

4.7.14 設計要求的墻上孔洞、溝槽和預埋件，應在砌筑時預留出或埋設，位置應準確。冷庫墻體砌筑完后，不得再行砍鑿。

條文說明

4.7.2 砌體工程的常規(guī)施工及驗收在現(xiàn)行國家標準《砌體結(jié)構(gòu)工程施工質(zhì)量驗收規(guī)范》GB?50203中已有詳盡的規(guī)定，這里不再重復。

4.7.4 有凍脹環(huán)境和條件的地區(qū)，地面以下或防潮層以下的砌體，常處于潮濕的環(huán)境中，對多孔磚砌體的耐久性能有不利影響。因此，現(xiàn)行國家標準《砌體結(jié)構(gòu)設計規(guī)范》GB?50003-2011對多孔磚的使用做出了以下規(guī)定：“在凍脹地區(qū)，地面以下或防潮層以下的砌體，不宜采用多孔磚，如采用時，其孔洞應用水泥砂漿灌實?！辫b于多孔磚孔洞小且量大，施工中用水泥砂漿灌實費工、耗材、不易保證質(zhì)量，故做本條規(guī)定。

4.7.5 一般冷間內(nèi)設計的磚砌體要求采用燒結(jié)普通磚，其燒結(jié)普通磚即符合現(xiàn)行國家標準《燒結(jié)普通磚》GB/T?5101-2017以黏土、頁巖、煤矸石、粉煤灰為主要原料經(jīng)烘焙燒而成的普通磚（公稱尺寸：長240mm、寬115mm、高53mm）；考慮冷庫0℃及0℃以下凍融循環(huán)對結(jié)構(gòu)的影響，本條強調(diào)冷間內(nèi)墻體材料的抗凍性應合格，即要求冷間內(nèi)選用的磚應符合現(xiàn)行國家標準《砌墻磚試驗方法》GB/T?2542凍融實驗要求；根據(jù)現(xiàn)行國家標準《冷庫設計標準》GB?50072的要求，條文規(guī)定了冷間內(nèi)墻體材料的最低強度要求。

4.7.6 本條所做的規(guī)定，是從冷庫工程實際出發(fā)，有利于減少混凝土收縮對填充墻砌體產(chǎn)生裂縫的不利影響。

4.7.7 國內(nèi)外大量試驗研究和工程實踐證明，磚的濕潤程度對砌體的施工質(zhì)量影響較大：干磚砌筑不僅不利于砂漿強度的正常增長，大大降低砌體強度，影響砌體的整體性，而且砌筑困難；吸水飽和的磚砌筑時，會使剛砌的砌體尺寸穩(wěn)定性差，易出現(xiàn)墻體平面外彎曲，砂漿易流淌，灰縫厚度不均，砌體強度降低。

4.7.8 根據(jù)現(xiàn)行國家標準《冷庫設計標準》GB?50072的要求，本條規(guī)定了冷間內(nèi)砌筑砂漿品種及最低強度要求。

4.7.9 根據(jù)有關(guān)試驗及收集的資料分析，在一般氣候情況下，水泥砂漿和水泥混合砂漿在3h和4h使用完，砂漿強度降低一般不超過20％，雖然對砌體強度有所影響，但降低幅度在10％以內(nèi)，又因為大部分砂漿已在之前使用完畢，故對整個砌體的影響只局限于很小的范圍。當氣溫較高時，水泥凝結(jié)加速，砂漿拌制后的使用時間應予縮短。

4.7.10 普通建筑砌體磚墻水平灰縫的砂漿飽滿度不得低于80％；磚柱水平灰縫和堅向灰縫飽滿度不得低于90％；作為冷庫工程的砌體磚墻希望盡量不出現(xiàn)空隙，所以要求灰縫的飽滿度不得低于90％。

4.7.11 庫房墻砌體因在低溫環(huán)境下，極易產(chǎn)生收縮開裂，其裂縫對冷庫的保溫隔熱將產(chǎn)生破壞，影響冷庫正常使用，所以為避免庫房墻砌體產(chǎn)生裂縫，墻砌體與主體混凝土結(jié)構(gòu)的連接及墻砌體沿墻體設置水平通長拉結(jié)鋼筋可以避免墻體的開裂現(xiàn)象。

4.7.12 目前填充墻與承重墻、柱、梁、板之間的拉結(jié)鋼筋，施工中常采用后植筋，這種施工方法雖然方便，但常常因錨固膠或灌漿料質(zhì)量問題，鉆孔、清孔、注膠或灌漿操作不規(guī)范，使鋼筋錨固不牢，起不到應有的拉結(jié)作用。同時，由于對填充墻植筋的錨固力檢測的抽檢數(shù)量及施工驗收無相關(guān)規(guī)定，以至于填充墻后植拉結(jié)筋的施工質(zhì)量驗收流于形式。因此，從確保工程質(zhì)量考慮，增加應對填充墻的后植拉結(jié)鋼筋進行現(xiàn)場非破壞性檢驗。

親，甘肅萬能制冷設備公司為您提供一對一的咨詢服務（冷庫設計造價，冷庫制冷設備訂購、冷庫工程項目建造安裝），您可以撥打咨詢熱線：18693165151，萬能制冷給您專業(yè)、詳細的解答。

注：本站稿件未經(jīng)許可不得轉(zhuǎn)載，轉(zhuǎn)載請保留出處及源文件地址

參考資料 ：

[1]住房和城鄉(xiāng)建設部關(guān)于發(fā)布國家標準《冷庫施工及驗收標準》的公告↗中華人民共和國住房和城鄉(xiāng)建設部●[引用日期2022-09-17]
