5.2 荷載

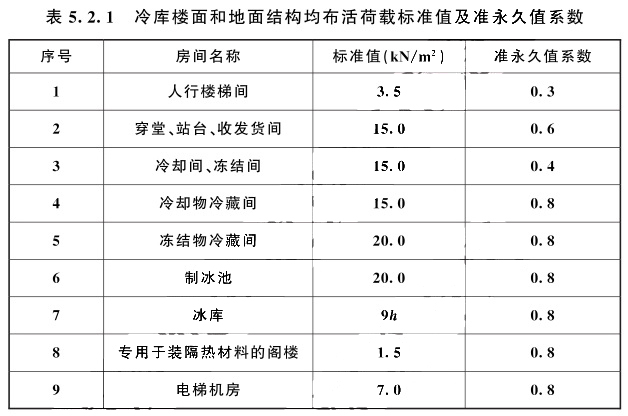

5.2.1 直接碼垛貨物的冷庫樓面和地面結構均布活荷載標準值及準永久值系數的取值，應根據房間用途按表5.2.1的規定采用。

注：

1. 本表第2項~第7項為等效均布活荷載標準值。

2. 本表第3項~第5項已包括1000kg叉車運行荷載在內，且主要指建筑層高較大，以直接碼垛貨物的房間；針對其樓面均布活荷載標準值，設計中應注明其相應的貨物堆放高度及貨物的密度要求。

3. 當冷藏間堆貨高度不大于2.5m時，其樓面均布活荷載標準值應根據貨物碼垛高度及貨物的密度計算確定。

4. h為堆冰高度。

5.2.2 采用貨架儲存貨物的冷庫地面均布活荷載標準值應根據貨架層數及貨物密度等按實際情況計算取值。

5.2.3 樓（屋）面結構下有設備吊重時，應按實際情況另加。

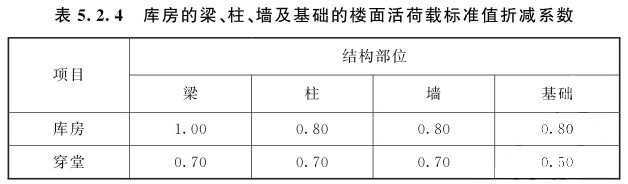

5.2.4 設計4層及4層以上的冷庫，其庫房的梁、柱、墻及基礎的樓面活荷載標準值折減系數宜按表5.2.4的規定采用。

5.2.5 制冷機房操作平臺無設備區域的操作荷載，可按均布活荷載2kN/㎡考慮，設備應按實際荷載確定。

5.2.6 制冷機房設于樓面時，樓面均布活荷載標準值應采用8.0kN/㎡；制冷設備重量折算的等效均布活荷載標準值超過8.0kN/㎡時，應按實際情況采用；制冷機房屋面設有大型設備時，屋面設備的操作及一般檢修均布活荷載應按2kN/㎡確定，設備荷載應按實際情況確定；樓面及屋面上的制冷壓縮機等設備應有減振措施；振動設備的荷載應乘以動力系數1.3。

條文說明

5.2.1 本條為強制性條文，必須嚴格執行。本次修訂對庫房樓面、地面均布活荷載標準值仍采用原規范均布活荷載標準值。

冷庫儲存品種隨市場需要而變化，各種貨物的密度不同，為適應這一變化，要求冷庫應有較大的活荷載。原規范表5.2.1注2規定，第2項~第5項適用于堆貨高度不超過5m的庫房，并已包括1000kg叉車運行荷載在內，儲存冰蛋、桶裝油脂及凍分割肉等密度大的貨物時，其樓面和地面活荷載應按實際情況確定，其含義是指貨物密度超過400kg/m3時，樓面和地面活荷載應按實際情況確定。

過去大部分冷庫是儲存大塊未分割加工的食品原料，其活荷載標準值為20kN/㎡，堆貨高度不超過5m是合理的，如同時存放豬、牛、羊肉時密度為400kg/m3，存放羊腔時密度為250kg/m3，只存放牛、羊肉時密度為330kg/m3等。

目前國內的食品加工廠已很少加工成大塊未分割的凍豬白條肉、凍牛四分體肉、凍羊腔等進入冷庫并投放市場，而是將分割后的小包裝進入冷庫并投放市場。根據分割的品種及包裝形式，冷凍貨物的密度為300kg/m3～800kg/m3。尤其對于物流性的冷庫，這類冷庫屬于經營性批發冷庫，冷藏間（庫房）按面積直接出租給各商戶，由商戶自己管理貨物，各商戶的貨物品種較雜，貨物密度不確定性大，堆貨形式以堆碼為主，商戶為了追求庫房最大利用率，在其所租的空間范圍內盡量將貨物堆滿。

所以本次修訂取消了“堆貨高度不超過5m”的要求，增加了“針對其樓面均布活荷載標準值，設計中應注明其相應的貨物堆放高度及貨物的密度要求”的規定。

本次修訂增加了“當冷藏間堆貨高度不大于2.5m時，其樓面均布活荷載標準值應根據貨物碼垛高度及貨物的密度計算確定”的規定，原因是對于層高較小的冷庫，如果仍然要求其活荷載標準值為20kN/㎡顯然是不合理的。

5.2.4 多層冷庫的穿堂主要考慮臨時堆貨與又車運行同時作用，其樓板一般為簡支板，可能又車重量由一塊板承擔，因此考慮活荷載為15kN/㎡。但計算梁、柱、墻及基礎時，不可能每層都滿載，冷庫進出貨時，同時工作的層數一般只有兩層，因此設計四層及四層以上的穿堂時，允許考慮對每層穿堂的活荷載標準值進行折減，即梁、柱、墻活荷載標準值允許乘以0.70的折減系數，基礎活荷載標準值允許乘以0.50的折減系數。

庫房內僅對某一層樓板而言，其局部或全部都可能滿載，故梁、柱、墻及基礎的樓面活荷載標準值不能折減。就冷庫一般滿載的情況而言，減去通道部分，庫內地面只有70%~80%的面積上堆貨。一般情況下，一座10000㎡的豬肉冷庫，滿載時只能存10000t凍肉，其樓板計算活荷載標準值雖為20kN/㎡，而實際平均活荷載每平方米約為9.8kN。因此，設計4層及4層以上的庫房時，允許考慮對每層庫房的活荷載標準值進行折減，即梁允許乘以1.00的折減系數（即不折減），柱、墻及基礎活荷載標準值允許乘以0.80的折減系數。

設計樓面梁、墻、柱及基礎時，當樓面梁、墻、柱及基礎從屬面積超過50㎡時采用以上折減系數；對于支撐梁的柱，其從屬面積為所支撐梁的從屬面積的總和；對于多層冷庫，柱的從屬面積為其上部所有柱從屬面積的總和。

設計3層及3層以下的冷庫時，其庫房的梁、柱、墻及基礎的樓面活荷載標準值一般均不進行折減。
