【導言】本篇萬能制冷為大家講解冷庫設計庫房隔熱的相關知識：冷庫庫房隔熱材料如何選擇，圍護欄結構隔熱材料的厚度如何計算。隔熱材料熱導率值計算，冷間和庫房圍護結構隔熱要求。

4.3 庫房的隔熱

4.3.1 庫房的保溫隔熱材料應根據下列條件選擇

1. 導熱系數??；

2. 對食品無污染且低溫化學性能穩定；

3.  尺寸穩定性好；

4. 用于地面、樓面時，其抗壓強度不小于0.25MPa。

4.3.2 保溫隔熱材料的燃燒性能應符合下列規定：

1. 冷庫庫房采用金屬面絕熱夾芯板等輕質復合夾芯板做保溫隔熱圍護時，夾芯板芯材的燃燒性能不應低于B1級，且B1級芯材應為熱固性材料。

2. 建筑外圍護結構的外墻及頂棚采用內保溫隔熱系統時，保溫隔熱材料的燃燒性能不應低于B1級。隔熱材料表面應采用不燃性材料做保護層。

4.3.3 圍護結構保溫隔熱材料的厚度應按下式計算：

式中：

 d——保溫隔熱材料的厚度；

λ——保溫隔熱材料的導熱系數[W/（m·℃）]；

R0——圍護結構總熱阻（㎡·℃/W）；

aw——圍護結構外表面換熱系數[W/（㎡·℃）]；

an——圍護結構內表面換熱系數[W/（㎡·℃）]；

di——圍護結構除保溫隔熱層外第i層材料的厚度；

λi——圍護結構除保溫隔熱層外第i層材料的導熱系數[W/（m·℃）]。

4.3.4 冷庫保溫隔熱材料設計采用的導熱系數值應按下式計算確定：

λ=λ'·b    （4.3.4）

式中：

λ——設計采用的導熱系數[W/（m·℃）]；

λ'—導熱系數測定值[W/（m·℃]

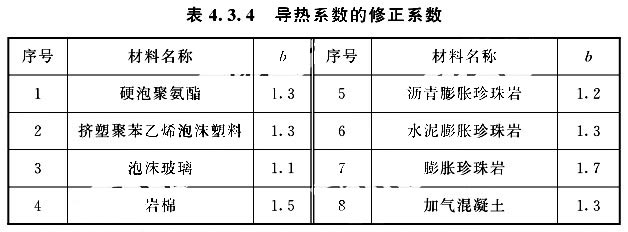

b——導熱系數的修正系數，宜按表4.3.4的規定采用。

注：

1. 塊狀保溫隔熱材料不應采用含水黏結材料黏結。加氣混凝土、水泥膨脹珍珠巖的修正系數，應為經過烘干的塊狀材料并用不含水黏結材料貼鋪、砌筑的數值。

2. 對于裝配式冷庫的輕質復合夾芯板材料，應按照產品性能及安裝構造確定。

4.3.5 冷間外墻、屋面或頂棚設計采用的室內外兩側溫度差△t，應按下式計算確定：

△t=△t'·a    （4.3.5）

式中：

△t——設計采用的室內外兩側溫度差（℃）；

△t'——夏季空氣調節室外計算日平均溫度與室內溫度差（℃）；

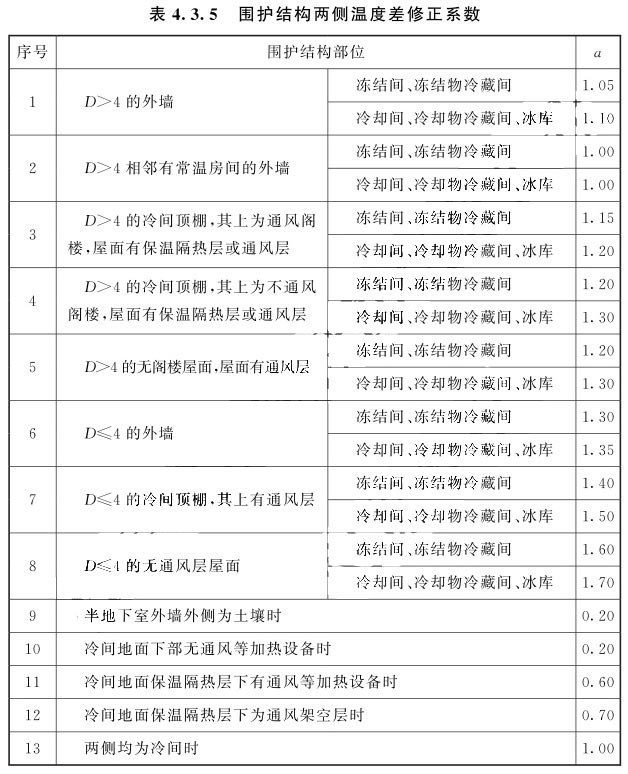

a——圍護結構兩側溫度差修正系數，可按表4.3.5的規定采用。

注：

1. D值為圍護結構的熱惰性指標，可從相關材料、熱工手冊中查得選用。

2. 設計溫度低于0℃的控溫穿堂或站臺的a值可按凍結物冷藏間確定。

3. 表內未列的其他室溫大于或等于0℃的冷間可參照各項中冷卻間的a值選用。

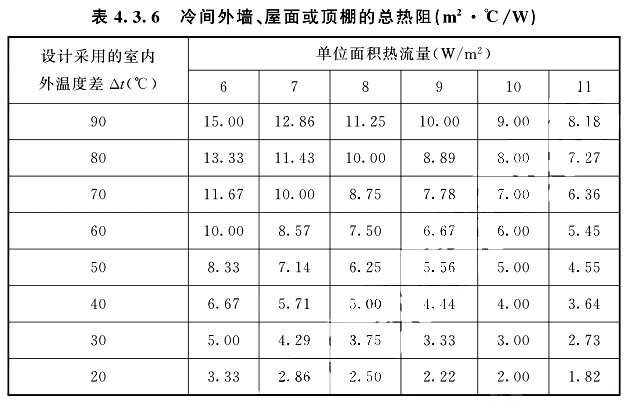

4.3.6 冷間外墻、屋面或頂棚的總熱阻根據設計采用的室內外兩側溫度差△t值，可按表4.3.6的規定選用。嚴寒地區冷間設計溫度高于0℃時，還應采用冬季空氣調節室外計算溫度進行驗算。

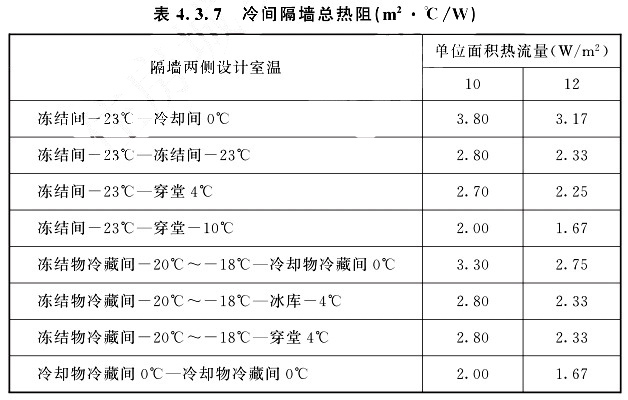

4.3.7 冷間隔墻總熱阻可根據鎘墻兩側設計室溫接表4.3.7的規定選用。

    注：隔墻總熱阻已考慮生產中的溫度波動因素。

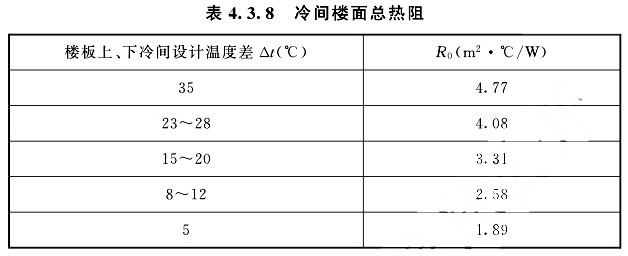

4.3.8 冷間樓面總熱阻可根據樓板上、下冷間設計溫度差按表4.3.8的規定選用。

注：

1. 樓板總熱阻已考慮生產中溫度波動因素。

2. 當冷卻物冷藏間樓板下為凍結物冷藏間時，樓板熱阻不宜小于4.08㎡·℃/W。

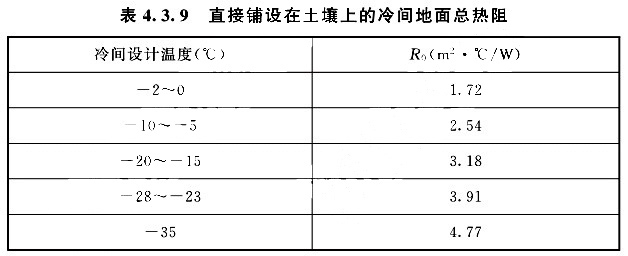

4.3.9 直接鋪設在土壤上的冷間地面總熱阻可根據冷間設計溫度按表4.3.9的規定選用。

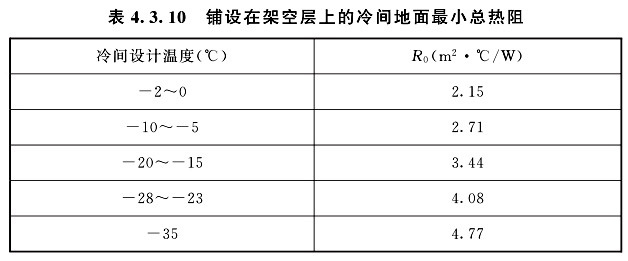

4.3.10 鋪設在架空層上的冷間地面最小總熱阻應符合表4.3.10的規定。

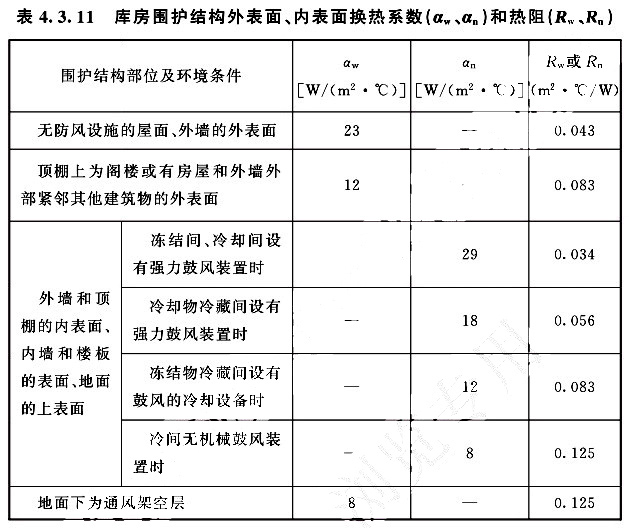

4.3.11 庫房圍護結構外表面、內表面換熱系數（aw、an）和熱阻（Rw、Rn）應按表4.3.11的規定選用。

注：地面下為通風加熱管道和直接鋪設于土壤上的地面以及半地下室外墻埋入地下的部位，外表面換熱系數均可不計。

4.3.12 相鄰?fù)瑴乩溟g的隔墻及上、下相鄰兩層為同溫冷間之間的樓板可不設保溫隔熱層。

4.3.13 當冷庫底層冷間設計溫度低于0℃時，地面應采取防止凍脹的措施；當?shù)孛嫦聻閹r層時，可不做防止凍脹處理。

4.3.14 冷庫底層冷間設計溫度大于或等于0℃時，地面可不做防止凍脹處理，但應仍設置相應的保溫隔熱層。在空氣冷卻器基座下部及其周邊1m范圍內的地面總熱阻R0不應小于3.18㎡·℃/W。

4.3.15 冷庫屋面及外墻裝飾面層宜涂白色或淺色。

條文說明

4.3.1 本條規定了庫房的保溫隔熱材料的一般物理性能。

4.3.2 根據國內、國際保溫材料現狀，目前用于冷庫圍護的輕質復合夾芯板非承重墻體不可能完全采用不燃燒材料，按照現行國家標準《建筑設計防火規范》GB50016的有關要求，也無法滿足一級、二級耐火等級建筑的墻體構件要求。基于冷庫建筑的特點、綜合經濟因素及冷庫安全設計和管理的要求，本條對保溫隔熱材料的燃燒性能做出了規定。本標準中的輕質復合夾芯板均包括金屬面絕熱夾芯板。內保溫隔熱系統所用的保溫隔熱材料既可以是裝配預制板材，也可以由現場發泡形成。

4.3.4 由于不同材質、同一材料不同的密度及其使用環境和使用時間期限不同，都會造成保溫隔熱性能的變化，因此材料導熱系數應按照實際產品的具體測定值，結合具體情況調整修正系數。

4.3.6 嚴寒地區冷間設計溫度高于0℃時，不僅要考慮夏季室外溫度對冷間溫度的影響，還要考慮冬季冷間溫度的保持。

4.3.10 考慮到通風架空層受環境溫度影響較大，本條只對鋪設在通風架空層上的冷間地面（或結構樓面）最小總熱阻做了限定。

4.3.15 本條規定建筑外表面裝飾面層的顏色，主要是利用它的反射來散熱，利于夏季陽光照射下的庫內溫度保持。
