鄭州櫻桃溝櫻桃80平米保鮮冷庫設計工程方案
來源: 作者: 更新于:2021年06月18日 12時 閱讀:0
河南鄭州櫻桃溝櫻桃80平米保鮮冷庫設計方案基礎信息
工程名稱:櫻桃保鮮冷庫 | 冷庫容量:80㎡*3.5m | 維護結構體:聚氨酯冷庫板 |
冷庫地址:河南鄭州櫻桃溝 | 每日入庫量(%):8 | 儲藏溫度:-1℃~1℃ |
保鮮周期:1個月 | 每日入庫量:2.7 | 降溫時間:18H |
貨物名稱:鄭州櫻桃溝櫻桃 | 冷庫儲藏噸位:34.7 | 冷庫濕度:90%~95% |
貨物密度(kg/m3):330 | 容積系數:0.4 | 冷庫設備品牌:艾默生、丹佛斯 |
寫在前面的話:鄭州櫻桃溝櫻桃是河南鄭州市特色水果產品,本篇萬能制冷為大家?guī)?span style="font-family: arial, helvetica, sans-serif;">鄭州櫻桃溝櫻桃80平米冷藏庫設計安裝工程方案,包括設計項目、設計溫度參考、設計依據及冷庫設備配置說明,一起來看吧。
一.鄭州櫻桃溝櫻桃簡介
鄭州櫻桃溝種植櫻桃歷史長達千年,是河南省鄭州市二七區特產,全國農產品地理標志。出產的櫻桃產品特點是粒大肉厚、色澤紅艷,成熟的鄭州櫻桃溝櫻桃果實呈圓形或者扁圓形,單果重1.4~2克,果實成熟的時間為4月至5月初成熟。
1999年,鄭州櫻桃溝櫻桃被評為鄭州市十大歷史名產。
2008年,櫻桃溝2000畝櫻桃被中華人民共和國農業部認證為無公害農產品櫻桃。
2009年,櫻桃溝1200畝櫻桃通過中國綠色食品發展中心的認證為綠色食品A級產品
二.鄭州櫻桃溝櫻桃冷凍庫設計方案詳情
1.鄭州櫻桃溝櫻桃保鮮庫設計施工項目
制冷工藝安裝工程;
電氣及自控系統安裝工程;
系統調試交工 。
2.鄭州櫻桃溝櫻桃保鮮庫設計施工中采用的規范及技術標準
所有設備、材料及施工均符合下列有關規范標準:
《冷庫設計規范 GB 50072-2010》
《制冷設備安裝工程施工及驗收規范》
《機械設備安裝工程施工及驗收規范》
《工業管道及設備絕熱工程施工及驗收規范》
《工業設備及管道絕熱工程質量檢驗評定標準》
《工業管道施工及驗收規范》
3.鄭州櫻桃溝櫻桃保鮮庫工程地氣象設計依據
鄭州市屬北溫帶大陸性季風氣候,冷暖氣團交替頻繁,春夏秋冬四季分明。冬季漫長而干冷,雨雪稀少;春季干燥少雨多春旱,冷暖多變大風多;夏季比較炎熱,降水高度集中;秋季氣候涼爽,時間短促。全年平均氣溫15.6℃;8月份熱,月平均氣溫25.9℃;1月份冷,月平均氣溫2.15℃。全年平均降雨量542.15毫米,無霜期209天。全年日照時間約1869.7小時。
鄭州氣象設計依據1
室外計算干球溫度(℃)
冬季:
采暖:-6
空氣調節室外計算干球溫度:-9
低日平均:-11.9
通風:-2
夏季
通風:27
空氣調節室外計算干球溫度:30.7
空氣調節日平均:28.2
計算日較差:28.2
鄭州氣象設計依據2
夏季空氣調節室外計算濕球溫度(℃):25.8
熱月平均溫度(℃):25.2
室外計算相對濕度:冬季冷月月平均60%;夏季熱月月平均80%;夏季熱月14時平均74%;
室外平均風速:冬季多風向平均4.2m/s;冬季3.3m/s;夏季4.6m/s;
4.鄭州櫻桃溝櫻桃保鮮庫主要設備配置說明
4.1艾默生谷輪渦旋機組
提高低溫運行效率,低溫運行更可靠。具有高制冷量和低耗能的雙重優勢,配備高效率工作閥件。壓縮機組振動小、噪音低而且堅固耐用。
艾默生壓縮機組振動小、噪音低,該機組堅固耐用,艾默生壓縮機整體采用閥板設計并配置了耐沖擊彈簧鋼閥片及壓縮機電子保護裝置。
艾默生壓縮機組空間要求小,高度極低、吸排氣閥位于壓縮機外廓線內。 艾默生縮機組能效高,具有高的制冷量和低的能耗,艾默生壓縮機配備高效率工作閥片,小的死點間隙及高效率、大容量電機。
4.2施耐德PLC強電柜配置說明
施耐德PLC強電柜體積小,設計緊湊合理,減少安裝控件。內部元件采用國際標準制造,確保顯示屏高質量可靠供電;
按照國家級行業標準設計制作,工藝美觀,性價比高;
具有手動控制、遠程自動控制、定時控制,其中定時控制可選擇單時段控制和多時段控制(多可設置6個時間段);
內部設計有可靠的現代防雷裝置,解決了供電設備在室外早雷電的高饒問題。

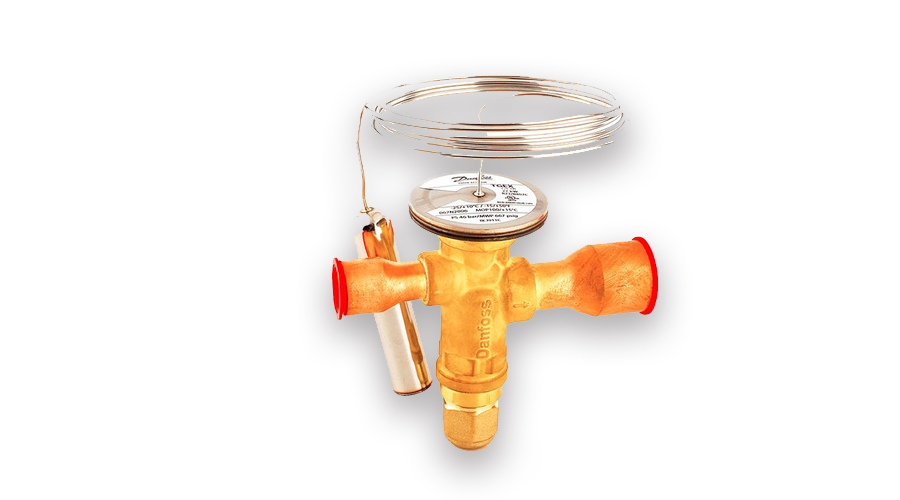

4.3丹弗斯膨脹閥
外部過熱度調節;
提供優運行狀態,雙接觸感溫包;
可以更換流口組件,可更換感溫元件;
安裝迅速便利,管路與感溫包之間具有良好的傳熱效果。
4.4庫內設計
庫內照明 :冷庫庫房內采用冷庫用 LED 冷光源照明燈,具有亮度高、密封性好、安全可靠等優點;
電纜敷設:設備選線按照芯線長期工作溫度不超過 65℃,敷設處環境溫度不超過 40℃,另加 5-10的余量選擇電纜,采用 BVR 型電纜(銅芯電纜)沿庫頂線槽或 PVC 管暗敷至用電設備。電氣線路穿過建筑物的隔熱層時,采取可靠的防火和防止冷橋的措施。
