甘南舟曲20㎡豬肉冷凍庫設計方案
來源: 作者: 更新于:2020年06月09日 05時 閱讀:0
甘南舟曲縣20平米豬肉冷凍庫工程設計方案
工程名稱:甘南舟曲20平米豬肉冷凍庫建設 | 冷庫容量:20㎡*3m | 維護結構體:聚氨酯冷庫板 |
冷庫地址:甘肅省甘南藏族自治州舟曲縣 | 冷庫造價:- | 所需溫度:-25℃ |
冷庫項目:肉類保鮮庫; | 存放周期:6個月 | 降溫時間要求:18小時 |
冷庫建造工期:5天 | 存放物品:豬肉 | 冷庫設備品牌:比澤爾、精創、丹佛斯 |
寫在前面的話:豬肉保鮮目前適宜的方式是建造豬肉冷凍庫,在-25℃的低溫環境下豬肉可以儲藏6個月左右。萬能制冷設備公司為大家?guī)砀拭C甘南舟曲縣20平米豬肉冷凍庫工程設計方案,一起來看吧。
一.甘南舟曲縣豬肉冷凍庫設計方案詳情
本方案冷庫設計溫度-25℃,制冷系統中所要求的蒸發溫度為-33℃采用比澤爾雙級制冷壓縮機組,節約耗電。制冷系統采用冷風機風冷式制冷;供液方式為膨脹供液;采用制冷劑R22作為制冷系統的制冷工質。

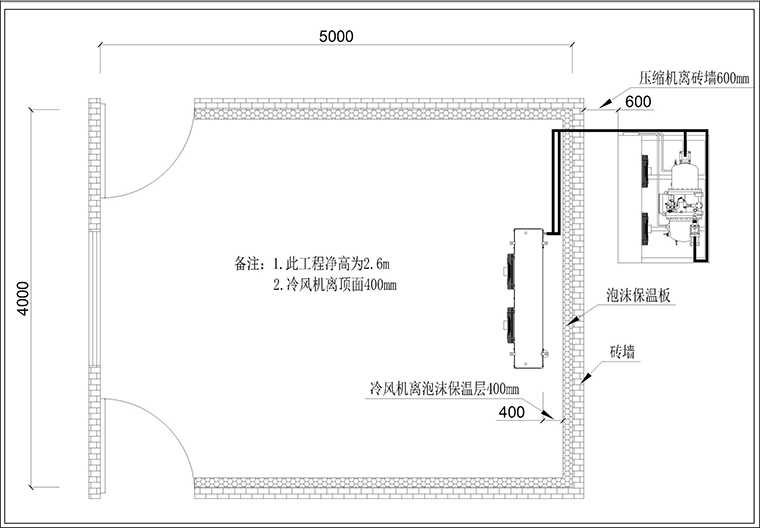

1.豬肉冷凍庫20平米平面布置圖
2.豬肉冷凍庫項目介紹
制冷設備、冷庫門、控制系統設備的采購
制冷工藝安裝工程;
電氣及自控系統安裝工程;
系統調試交工 ;
3.豬肉冷凍庫設備配置說明
比澤爾壓縮機配置說明:
比澤爾壓縮機是性能十分優越的一種壓縮機優勢:特殊的閥片設計,高效穩定使用壽命長,由于制冷量大,低溫性能好,能效比高于其他品牌壓縮機20%,尤其對于R22制冷劑,單級壓縮機蒸發溫度可達-40℃;
其次,它的電機采用分線圈啟動,這樣就降低了啟動電流,減少對電網的沖擊,這種特殊設計的技術參數和新開發的定字和轉子部件,增加了效率及功率因數;
比澤爾壓縮機的應用范圍廣泛:比澤爾壓縮機分為中高溫型和低溫型,高溫型蒸發溫度可達12.5℃,低溫型單級壓縮機蒸發溫度可達(R22)-40℃,雙級壓縮機蒸發溫度可達(R22)-50℃。如采用R404a或R507則蒸發溫度更低,可達-70℃。
能量調節廣泛:4缸壓縮機能量調節范圍50%、100%,6缸壓縮機能量調節范圍33%、66%、100%。當制冷系統負荷發生變化時進行有效的調節,減少運行費用;
比澤爾壓縮機的內置式電機過載保護器(INT69VS),可以有效的保護電機由于制冷系統負荷增大或制冷系統制冷劑回氣量不足而導致電機過載,過熱。
4.施工中采用的規范及技術標準
所有設備、材料及施工均符合下列有關規范標準
《冷庫設計規范》 GB50072-2001
《冷藏庫建筑工程施工及驗收規范》SBJ11-2000 J42-2000
《工業金屬管道工程質量檢驗評定標準》 GB50184-93
《制冷設備、空氣分離設備安裝施工及驗收規范》GB50274-98
《現場設備、工業管道焊接工程施工及驗收規范》GBJ93-86
《電氣裝置安裝工程施工及驗收規范》GB50254-96~~50259-96
《建筑工程施工質量驗收統一標準》GB50300-2001
