鋁排管

來源:  作者:  更新于:2022年09月06日 11時  閱讀:0

【導言】:鋁排管,主要用于10℃至-45℃冷庫的制冷系統中,是各類食品冷凍、冷藏庫理想的蒸發器。本篇文檔介紹鋁排管的基礎知識、特點等相關知識,讓你深入了解鋁排管。

一.鋁排管簡介

鋁排管,主要用于10℃至-45℃冷庫的制冷系統中,是各類食品冷凍、冷藏庫理想的蒸發器。鋁排管傳熱系數在-40℃~0℃蒸發溫度下K≈9~14w/m2℃,鋼排管傳熱系數在-40℃~0℃蒸發溫度下K≈8~13w/m2℃,為此同樣冷庫(負荷相同情況下),鋁排管配置的蒸發面積小于鋼排管。另外,從鋁材成本及先進壓鑄工藝等綜合成本看,鋁排管單位面積價格高于鋼排管但是鋁排管性能大大高于鋼排管,總體性價比鋁排管要優于鋼排管。

  鋁排管傳熱系數在-40℃~0℃蒸發溫度下K≈9~14w/m2℃,鋼排管傳熱系數在-40℃~0℃蒸發溫度下K≈8~13w/m2℃,為此同樣冷庫(負荷相同情況下),鋁排管配置的蒸發面積小于鋼排管。另外,從鋁材成本及先進壓鑄工藝等綜合成本看,鋁排管單位面積價格高于鋼排管但是鋁排管性能大大高于鋼排管,總體性價比鋁排管要優于鋼排管。

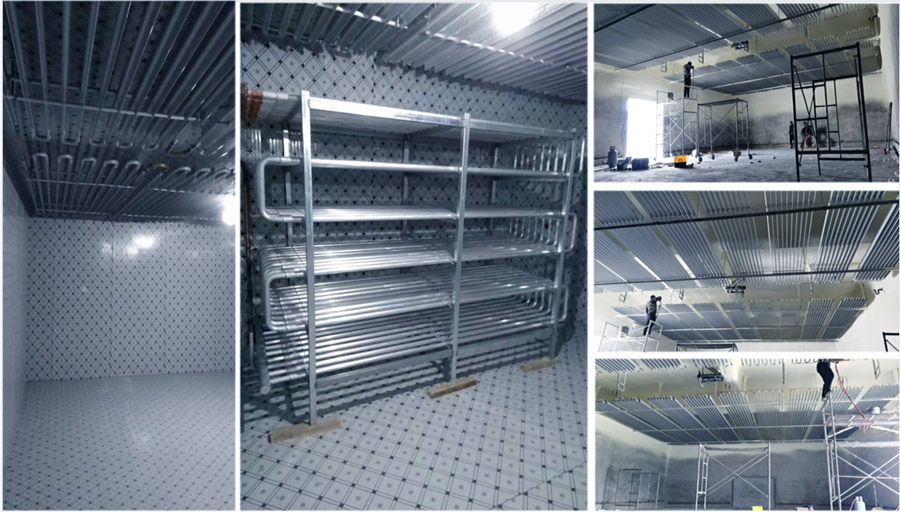

鋁排簡介


二.冷庫鋁排主要特點

2.1導熱能力好

鋁合金具有優良的導熱能力,制冷劑的蒸發溫度和鋁排外表面溫差會減小,蒸發溫度會增高,壓縮機的能效比增加,能耗減少.

2.2結構特殊

鋁合金翼片管的翼片與鋁管平行,形成片狀形狀,成型的鋁排將片狀翼片管平行固定,組成了若干個平行通道,制冷系統工作時冷空氣在通道內形成煙道效應,被加速下沉,對流加快,所以降溫速度快,達到設定溫度時壓縮機停止運轉,節省大量電能;

2.3設置好,效率高

鋁排的投影面積和蒸發面積比可做到1:3或1:4,這樣鋁排可全部安裝在冷庫頂面上,這樣一來,一可以使單位面積的換熱能力比使用壁排效率更高更節能,二它有一定的蓄冷效果,壓縮機工作時的頻繁啟動率降低,節省一定的電能消耗;

2.4重量輕,安裝方便

鋁排的重量與蒸發器面積比,是Ф38鋼管六分之一左右,安裝方便能節省大量結構投資,同時節省了生產結構部分的能源消耗;

2.5制冷劑用量少

鋁排使用的翼片管是外翼片內螺紋結構,制冷劑的充注量會大大減少,能節省制冷劑費用,同時節省了制冷劑生產時的能源消耗。

2.6食品干耗少

鋁排吊裝于庫頂,形成直冷式自然對流傳熱,使被冷卻的食品干耗降至最少。食品的干耗在壓縮機工作時加劇,停機時緩解,由于鋁排降溫速度特別快,壓縮機工作時間縮短,停機時間長,所以用此鋁排制作的冷庫與傳統冷排制作的冷庫相比,食品干耗更少,食品保鮮效果更好,鋁排上結霜也更少,從而使庫內濕度適中,溫度穩定,恒溫恒濕效果好。


三.鋁排蒸發器制冷量

鋁排管,主要用于10℃至-45℃冷庫的制冷系統中,是各類食品冷凍、冷藏庫使用的蒸發器。鋁排管進出液部分使用高頻電阻焊接銅鋁接頭,鋁管厚2mm無下差,耐壓4.5Mpa。鋁排制冷量,K值≈10W/(m2·℃) [平均值] ,根據冷庫設計規范,Q=K·A·Δt,實際配比過程中所取的溫差Δt=10℃??紤]到冷庫結霜問題,一般低溫庫鋁排管按照下限90W/M2來計算,防止結霜過后冷量不夠。高溫庫不結霜可按照上限140W/m2計算。

鋁排的配置

計算設備負荷確定鋁排換熱面積

冷卻設備負荷的計算:可以參考相關冷庫設計手冊,進行詳細計算。公式如下

Qq= Q1 + PQ2+ Q3+ Q4

Qq —— 冷間冷卻設備負荷,W;

Q1 —— 維護結構傳熱量,W;

Q2 —— 貨物熱量,W;

Q3 —— 通風換氣熱流量,W;

Q4 —— 操作熱流量,W;

P——負荷系數。冷卻間、凍結間P取1.3,其它冷間取1.0;

由以上公式代入已知技術參數,即可得出冷庫冷卻設備負荷值,即蒸發器需要提供的制冷量,大型冷庫應嚴格按照以上計算過程。[1]


四.冷庫鋁排應用案例

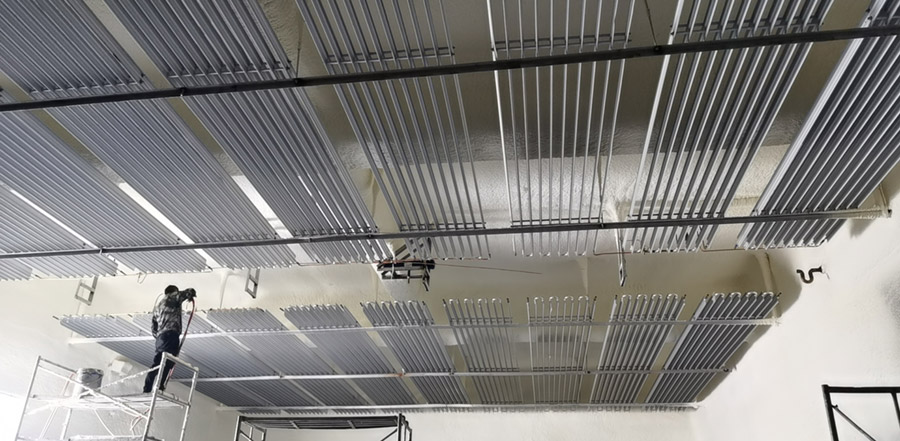

冷庫鋁排應用案例


參考資料:

[1]翅片管蒸發器換熱表面的結霜特性與對其結構設計的影響↗中國知網.[引用日期2022-09-06]

    ?
