甘肅238平化肥恒溫冷庫設計工程信息

一、工程設計

1、甘肅238平化肥恒溫冷庫平面設計圖

2、相關資料及設計方案初定

2.1室外設計參數

• 夏季：空調室外計算干球濕度30.5℃，室外計算濕球溫度20.2℃

• 夏季空調日平均：25.8℃

• 夏季空調日較差：9℃

• 夏季較熱月平均溫度：22.2

• 平均風速：2.2m/s

2.2 室內設計參數

• 室內溫度∶15℃'～35C，相對濕度∶（70%冬季），（85%夏季）?

• 室內較大相對濕度∶日平均不大于 90%（25℃時）?

• 地震地面加速度∶水平加速度不超過 0.2G，垂直加速度不超過 0.1G

• 電力供應; 額定電壓為 380V/220V，電壓波動率∶ ±7%，額定頻率為 50Hz，頻率波動率; ±2%，接地電阻不大于 1 Q。

2.3、設計標準

• 《冷庫設計標準 GB 50072-2021》

• 《制冷設備安裝工程施工及驗收規范》

• 《機械設備安裝工程施工及驗收規范》

• 《工業管道及設備絕熱工程施工及驗收規范》

• 《工業設備及管道絕熱工程質量檢驗評定標準》

• 《工業管道施工及驗收規范》

• 用戶需求

3、制冷設備選擇

3.1 壓縮機的選擇

制冷系統依照經濟、適用，便于后續維護保養的原則選擇。本制冷系統采用單機單控方案，制冷設備分別對應單間冷庫。制冷劑采用二氟一氯甲烷（氟利昂 R22），具有無毒、無味、不燃的優點。

據計算冷庫的制冷壓縮機品牌選用谷輪防爆壓縮機ZB 系列。冷庫采用渦旋式壓縮機型號為ZB130。

3.2 其他設備選擇

蒸發器選擇DD200防爆冷風機，冷風機外殼采用優質鋼板，磷化靜電噴涂工藝，耐腐蝕、外形美觀。盤管采用光亮性銅管，錯排式布局設計。利用機械漲管工藝，使銅管與翅片緊密結合，換熱效果更好；蒸發方式選擇熱氟融霜。

熱氟融霜的基本原理是利用壓縮機排出的熱氟利昂蒸氣，對冷風機進行加熱除霜。除霜后的氟利昂液體排入排液桶，再加壓使排液桶內的氟利昂供入供液管參與制冷。除霜時，排液流向和制冷循環時的方向一致。

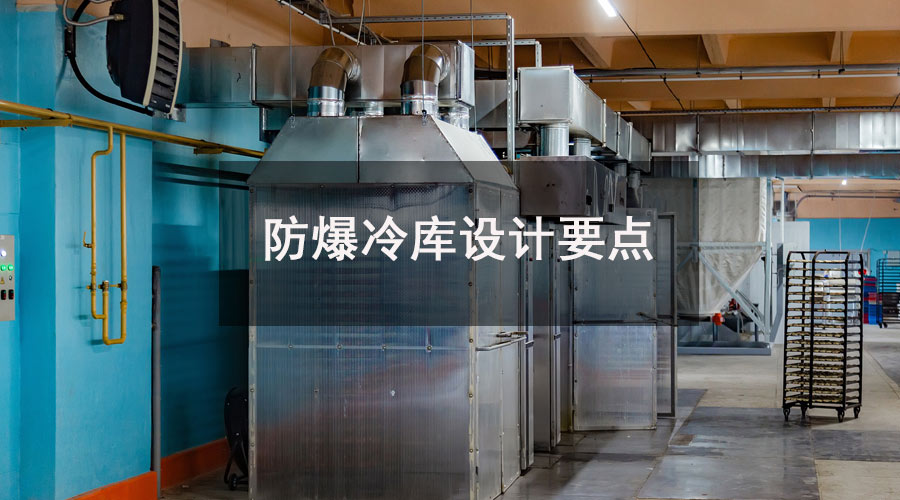

4、防爆冷庫設計要點

4.1設計要點

防爆冷庫采用集中控制，并有遠程控制功能，防爆冷庫門外可以準確顯示庫內溫度，壓縮機和蒸發器的運行工況，（部分故障）過載、壓力、超溫?？梢酝ㄟ^PC監控運行狀態、溫度、故障，系統的控制裝置可監控壓縮機的運行及冷庫溫度曲線圖；

防爆冷庫機組一用一備，超溫同啟，機組故障自動切換到備用機組、輪值切換1-72小時可調等功能；

兩臺冷庫具有高低溫報警功能，當冷庫溫度低于或超出設定值時，冷庫門口的聲光會發出提示；

4.2防爆冷庫事項

1. 庫體結構的組裝及施工；

2. 冷間制冷系統，包括機組、設備、閥件、管道的選用和安裝；

3. 冷庫的電氣控制系統和照面系統的施工；

4. 冷庫各系統設備的防爆處理、調試、維護與維修服務；

防爆冷庫采用壓力、溫度多重檢測保護技術，不正常工況及氣密防爆結構泄漏時停機保護，同時采用防火地面等安全技術。

4.3防爆冷庫管道安裝

1. 按系統管道盡量避免突然向上和向下連續彎曲，以減少管道阻力，避免形成氣囊、液囊。

2. 水平管道安裝平直度DN≤100mm，較大不超過40mm，DN＞100mm較大不超過60mm，立管管道安裝垂直度較大不超過25mm，成排管道間距不得超過15mm，平面偏差不得大于3mm。

3. 從壓縮機到冷凝器的高壓排氣管，穿過磚墻時可加設套管，以防震壞磚墻。高壓管道的吊架或支撐架必須和管道安裝牢固，不得有震動現象。低壓管道安裝在支架上時，應架設與隔熱層厚度相等的墊木以防產生冷橋，墊木需要做防腐處理，以防腐朽，影響牢固性。穿墻管、吊架處不應有焊接頭。

4. 管道直線段低壓管道超過100米、高壓管道超過50米時，應裝置伸縮彎頭。

5. 系統管道的直管部分應保持垂直，誤差不大于0.2%。氣體管道垂直連接時應在主管的上方連接，液體管垂直連接時應在主管的下方連接。三通采用國標成品三通。

6. 管道堵頭應采用比管壁厚1-2mm的成品封頭。

7. 低壓吸汽管子主管的連接應在主管上面，排汽主管與支管的連接在一側，而且要弧線連接，減少排汽阻力。

8. 排氣管坡向冷凝器，坡度為0.3-0.5%

9. 低壓吸氣管坡向低壓循環桶，坡度為0.3-1%

10.  蒸發式冷凝器至貯液器的管道，坡向貯液器，坡度為0.1-0.5%

5、庫體設計

保鮮庫庫體主要由庫體圍護結構、保溫庫體、冷庫保溫門以及保溫地面構成。庫體要求具有良好的隔熱性，減少外界熱量對庫內溫度的影響，從而提高貯藏質量，降低貯藏成本。

5.1 保溫材料的選用

恒溫庫體保溫選用厚度δ=100mm聚氨酯噴涂，聚氨酯保溫材料設計容重 40±2kg/m3，導熱系數≤0.024W/m.k，尺寸穩定性≤3（70～-30℃，48h）%，抗壓強度≥160Ka，吸水率≤4（v/v）%，阻燃系數B1級。

5.2 冷庫門

冷庫門的確定，冷庫門尺寸3000mm×3200mm平移么，厚度采用δ=100mm 聚氨酯彩鋼夾心冷庫板制作，聚氨酯容重 40±2kg/m3，防火等級B2， 氯丁橡膠氣密封條，耐低溫及高溫。

門框：采用鋁合金型材，并有塑料冷橋，使門體內表面的冷源不易跑至門全外部。并且鑲嵌式預埋鋼板的設計，使得門體在保證堅固的前提下更加輕便可靠。面板采用不銹鋼板，整體聚氨脂發泡。整個門體美觀大方，結構簡單。

軌道：選用高強度鋁合金中型軌道，上導尼龍輪在軌道內行走平穩，采用獨特的“浮開沉閉式” 結構，關閉時門體密封條與門框壓緊，保證密封性，開啟時門體自行上升，密封條離開門框，減少密封條磨損，延長使用壽命。并且利用根據杠桿原理設計的啟門器，使門體在開啟時十分輕便。

門樘框：高強度全鋁合金門框，并有冷橋設計，可放電熱絲。門框整體美觀耐用，并設計一槽口，只需將門洞包邊折成角尺料，便可將一邊插入鋁樘槽口內，安裝更加簡單方便。

二、化肥冷庫介紹

1、化肥冷庫貯藏優勢

化肥是一種不穩定的化合物，容易分解。如果貯藏的溫度越高，分解的速度越快。因此在冷庫貯藏化肥時要控制好冷庫的溫度，包裝不能破損。氮素化肥、過磷酸鈣嚴禁與石灰、草木灰、鈣鎂磷肥等混合堆放，以防止氮素化肥揮發損失和降低磷肥的肥效。

固體化肥具有很強的吸濕性。有些化肥在受潮后容易結塊變質。如碳銨易吸濕造成氨揮發損失；氯化鉀有吸濕性，受潮易結成塊狀；硝酸銨吸濕易結塊、潮解；過磷酸鈣吸濕后結塊影響施用效果等，因此化肥在冷庫貯藏時控制好冷庫的濕度，地面要防潮防水?；识逊诺母叨炔灰^2米?；瘜W(xué)肥料一般都具有腐蝕性，特別是強酸性和強堿性的化肥，腐蝕性就更大。過磷酸鈣因含有游離酸，腐蝕性強，應防止與皮膚、金屬器具接觸；氨水對銅、鐵有強烈腐蝕性，宜貯存于水泥、陶瓷、塑料、木制容器內。

2、化肥保鮮冷庫貯藏參數

3、化肥貯藏期間注意事項

• 儲藏期間庫門要關嚴實，避免冷庫內冷量的流失；

• 減少不必要的進庫次數和冷庫內部作業時間，人體和貨物的進出、庫門的開關都會對庫溫、濕度造成影響。

• 定期抽樣檢查，檢查化肥是否受潮吸水，是否揮發刺激性氣體，定期對冷庫進行通風換氣；

• 冷庫制冷的蒸發器要注意經常除霜，以免影響制冷效果。
